一种氢能放空管气体灭火装置的制作方法

本技术涉及工业安全设备，特别涉及一种氢能放空管气体灭火装置。

背景技术：

1、氢气具有易燃特点，燃烧时火焰颜色为苍白色。以往氢气放空管道灭火装置存在以下问题：氢气起火发现困难。在光线充足时起火后用肉眼不宜看见火焰，特别是在高位放空管道上更不容易发现，需要到现场或者借助测量仪器才能发现异常。氢气起火扑灭困难，氢气扩散性强，燃烧时火焰会脱离管道。雷雨及异常情况下，若放空管道着火，不及时扑灭情况下可能带了更大的安全风险。起火后响应速度慢，以往只是在放空管道配蒸汽管道，安装手阀。若发现氢气管道着火时，需要先将蒸汽管道冷凝液排尽，然后打开蒸汽手阀进行灭火，这样不能及时进行扑灭初期起火。

技术实现思路

1、本实用新型为解决现有技术中存在的氢气放空管道起火后难以发现和及时灭火的技术问题，提供了一种氢能放空管气体灭火装置。

2、为实现上述目的，本实用新型提供如下技术方案：

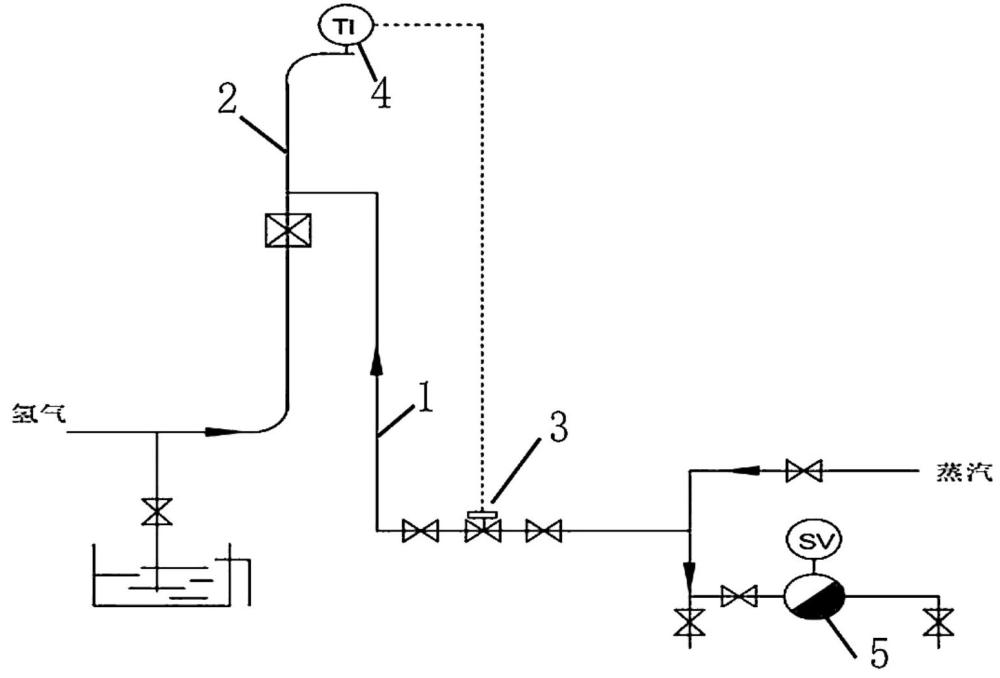

3、一种氢能放空管气体灭火装置，包括：蒸汽供应管路、灭火执行机构、火灾探测单元及控制器；

4、所述蒸汽供应管路的进口端连接至蒸汽源，出口端连接至氢气放空管；

5、所述灭火执行机构包括设置于所述蒸汽供应管路上的主切断阀；

6、所述火灾探测单元包括设置于所述氢气放空管上的温度传感器；

7、所述控制器与所述温度传感器和所述主切断阀电性连接，当所述温度传感器的检测值达到预设阈值时，控制所述主切断阀开启。

8、在上述技术方案的基础上，本实用新型还可以做如下改进。

9、进一步地，所述蒸汽供应管路上还设有自动疏水阀组，所述自动疏水阀组位于所述主切断阀的上游，用于排出所述蒸汽供应管路中的冷凝水。

10、进一步地，所述自动疏水阀组包括一个自动疏水阀及其前后设置的检修阀门。

11、进一步地，所述火灾探测单元还包括：火焰探测器；所述火焰探测器设置在所述氢气放空管的放空口处；所述火焰探测器与所述控制器电性连接；起火时，所述控制器接收所述火焰探测器的信号，当接收到火焰探测器的信号时，控制所述主切断阀开启。

12、进一步地，所述温度传感器的防爆等级大于或等于iict1，所述温度传感器的安装位置距离所述氢气放空管的放空口的距离小于或等于50mm。

13、进一步地，还包括：蒸汽喷嘴；所述蒸汽喷嘴设置在所述蒸汽供应管路的出口端，所述蒸汽喷嘴的内部设有使蒸汽产生旋流的导流结构，所述蒸汽喷嘴的出口设有多个喷孔。

14、进一步地，还包括：压力传感器；所述压力传感器设置在所述蒸汽供应管路上，所述压力传感器与所述控制器电性连接，用于监测蒸汽压力。

15、进一步地，所述氢气放空管上设置有排污阀，用于排出所述氢气放空管内的冷凝水。

16、进一步地，所述蒸汽供应管路的蒸汽工作压力大于或等于0.6mpa，管道直径大于或等于dn50。

17、与现有技术相比，本实用新型提供的氢能放空管气体灭火装置具备如下有益效果：

18、本实用新型提供的氢能放空管气体灭火装置，蒸汽供应管路的进口端连接至蒸汽源，出口端连接至氢气放空管。灭火执行机构包括设置于蒸汽供应管路上的主切断阀。火灾探测单元包括设置于氢气放空管上的温度传感器。控制器与所述温度传感器和主切断阀电性连接，当温度传感器的检测值达到预设阈值时，控制主切断阀开启。该氢能放空管气体灭火装置，通过设置的温度传感器能够实时监测放空管状态，克服了人工发现火焰困难的缺陷；一旦探测到起火所导致的温度异常，控制器能在秒级时间内自动启动灭火程序，及时将火焰扑灭，有效解决了现有技术中氢气放空管道起火后难以发现和及时灭火的技术问题。

1.一种氢能放空管气体灭火装置，其特征在于：包括：蒸汽供应管路、灭火执行机构、火灾探测单元及控制器；

2.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：所述蒸汽供应管路上还设有自动疏水阀组，所述自动疏水阀组位于所述主切断阀的上游，用于排出所述蒸汽供应管路中的冷凝水。

3.根据权利要求2所述的氢能放空管气体灭火装置，其特征在于：所述自动疏水阀组包括一个自动疏水阀及其前后设置的检修阀门。

4.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：所述火灾探测单元还包括：火焰探测器；所述火焰探测器设置在所述氢气放空管的放空口处；所述火焰探测器与所述控制器电性连接；起火时，所述控制器接收所述火焰探测器的信号，当接收到火焰探测器的信号时，控制所述主切断阀开启。

5.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：所述温度传感器的防爆等级大于或等于iict1，所述温度传感器的安装位置距离所述氢气放空管的放空口的距离小于或等于50mm。

6.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：还包括：蒸汽喷嘴；所述蒸汽喷嘴设置在所述蒸汽供应管路的出口端，所述蒸汽喷嘴的内部设有使蒸汽产生旋流的导流结构，所述蒸汽喷嘴的出口设有多个喷孔。

7.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：还包括：压力传感器；所述压力传感器设置在所述蒸汽供应管路上，所述压力传感器与所述控制器电性连接，用于监测蒸汽压力。

8.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：所述氢气放空管上设置有排污阀，用于排出所述氢气放空管内的冷凝水。

9.根据权利要求1所述的氢能放空管气体灭火装置，其特征在于：所述蒸汽供应管路的蒸汽工作压力大于或等于0.6mpa，管道直径大于或等于dn50。
