一种改进型橡胶止水带的连接结构的制作方法

本发明涉及一种连接结构及其使用方法，具体的是涉及一种改进型橡胶止水带的连接结构及其使用方法，主要是适用于新建及改扩建工程中橡胶止水带接头的连接施工的同时还同样适用于因施工失误或长期使用导致的橡胶止水带损坏的修复工作，属于建筑施工用品辅助。

背景技术：

1、众所周知，橡胶止水带因其卓越的防水性能及施工便捷性，在混凝土变形缝、伸缩缝等众多工程领域中得到广泛应用。该材料凭借其独特的性能优势，满足了不同工程对防水、止水的严格要求，从而确保了工程结构的安全与稳定。然而，止水带接头的连接质量是控制工程整体质量的关键环节。

2、传统的橡胶止水带在安装时，由于施工条件、材料性能等因素的影响，往往难以保证止水带与接缝处的完全贴合，导致止水带与接缝处存在缝隙，从而影响止水带的密封性能；且传统的橡胶止水带在安装和拆卸过程中，需要耗费大量的人力和时间，且安装精度难以保证，增加了工程的施工难度和成本。

3、虽然现有技术中的结构存在有相邻的两个橡胶止水带直接采用搭接连接结构或是通过胶粘剂或者金属配件螺栓将两个止水带固定在一起。但是上述传统方式还存在的技术问题是，密封不严，搭接连接和螺栓连接方式可能因为接口不够紧密，容易导致止水带之间的缝隙，从而影响其防水效果。特别是在高水压或震动的环境下，容易产生渗水现象；总之，往往很不便。

4、目前，传统的混凝土变形缝、伸缩缝处进行止水密封的方法是通常是采用热熔法和冷粘法或者是机械结构，其中，采用热熔法在进行施工过程中存在如下的技术缺陷：

5、一是温度控制困难，热熔法要求较高的施工温度，温度控制不当可能导致密封材料性能下降；

6、二是固化时间较长，热熔后需要一定的冷却时间，施工效率较低；

7、三是环境影响大，温度过高或过低都会影响材料的熔化和固化，导致止水效果不理想；

8、四是对施工技术要求高，热熔法施工需要较高的技术水平和经验，容易出现操作失误。

9、传统采用冷粘法在进行施工过程中会存在如下的技术缺陷：

10、一是粘结强度较低，冷粘法使用的粘结剂通常强度较热熔法差，可能不够耐久，容易受到外界环境因素的影响，导致密封失效；

11、二是施工环境要求高，冷粘法需要较为干燥的环境进行施工，湿度过高或者低温条件下可能影响粘结效果；

12、三是表面处理要求严格，为了保证冷粘法的密封效果，伸缩缝表面需要做好彻底清洁和处理，确保粘结剂的有效附着，否则容易发生脱落；

13、四是不耐高温，冷粘法的密封材料一般对高温的耐受性较差，容易发生软化或降解，导致密封性能降低。

14、传统采用机械结构，要么是存在结构较为复杂、要么就是连接时由于结构功能较为单一，还是会造成连接处密封性能不好的问题。

15、综上可见，相较于传统施工方法，若直接采用热熔法，其施工过程复杂、成本高昂且效率较低；若采用冷粘法虽然施工速度相对来说较快，但存在质量控制难度，施工后成品质量差，需要多次进行返工或维修操作，总之，往往很不便。

16、目前，专利公告号为cn102493559 b的中国发明专利公开了一种橡胶止水带的连接方法，包括以下步骤：步骤一，首先将被连接的两条所述橡胶止水带的连接端头的粘结面打磨平整；步骤二，分别在两条所述橡胶止水带的所述粘结面上均匀涂覆上混合胶，并等到所述粘结面上的所述混合胶干燥到规定的要求；步骤三，最后将其中的一条橡胶止水带的所述粘结面贴向另一条所述橡胶止水带的所述粘结面，从而将两个所述粘结面对正地压合并粘结；所述步骤三的具体过程包括：先在每一所述粘结面上均匀涂覆第一层混合胶，待所述第一层混合胶干燥后，再在对应的第一层混合胶上涂覆第二层混合胶；在进行所述步骤二之前还包括配置所述混合胶的步骤，配置不同位置所述混合胶为sc2000粘结剂和ut-r20硬化剂按重量比100∶5混合并搅拌均匀而成；所述橡胶止水带为隧道橡胶止水带；所述连接方法的工作条件为：10℃≤工作环境温度≤80℃，工作环境湿度≤90％；所述第一层混合胶和所述第二层混合胶的厚度均≤0.3mm；若第二层混合胶已经干燥到无法将两个粘结面贴合，则在第二层混合胶上面再涂覆一层混合胶。上述专利虽然能够实现橡胶止水带的连接密封，但是还存在如下的技术缺陷：

17、一方面是，粘结不如热硫化强：虽然冷硫化方法相对简单，但与热缩套相比，冷硫化的粘结强度可能不如热硫化连接，尤其在长期高水压环境下，冷硫化的止水带可能会出现老化或者粘结不牢的问题。

18、另一方面是，操作控制要求较高：冷硫化连接要求在操作过程中严格控制胶水的涂布厚度与干燥时间，这需要施工人员较高的经验和技术水平，一旦操作不当，可能影响粘结效果。

19、还一方面是，对施工环境的依赖：虽然冷硫化对温度和湿度的要求相对较低，但在极端环境下(如高温或湿度过大)，冷硫化连接的效果可能也会受到影响，影响施工质量；且冷硫化使用的混合胶具有较短的使用时间，通常需要在配置后1小时内使用完毕，否则混合胶会失效。因此，施工过程中需要及时使用胶水，否则会造成浪费或者是不能再使用的缺陷，总之，往往很不便。

20、因此，需研制一种密封效果好以及工作可靠性较强的一种改进型橡胶止水带的连接结构及其使用方法是解决上述技术问题的关键所在。

技术实现思路

1、针对上述背景技术中存在的诸多缺陷与不足，本发明对此进行了改进和创新，目的在于提供一种构造简易、设计新颖合理，操作简便易行，连接结构本体的设计实现相邻两个橡胶止水带的处理连接紧密，能有效预防橡胶止水带安装后可能出现的结合部位脱落及密封不严等问题，施工效果明显和有效缩短施工工期，增加施工效益的同时还能保证施工质量和施工后的安全。

2、本发明另一个发明目的是实现密封性效果好，连接片和连接套连接可以确保接头部分与周围区域紧密贴合，形成一个良好的密封效果，有效防止水分渗透；同时通过连接片和连接套连接后，相邻的两个橡胶止水带接头的水压抗性增强，能够承受较大的水压，尤其在水利工程和地下工程中，能够有效防止水渗漏。

3、为解决上述问题并达到上述的发明目的，本发明一种改进型橡胶止水带的连接结构及其使用方法是通过采用下列的设计结构以及采用下列的技术方案来实现的：

4、一种改进型橡胶止水带的连接结构，用于连接第一止水带和第二止水带，它包括：

5、连接结构本体，连接结构本体用于将第一止水带和第二止水带的连接端端部连为一体；

6、连接片，连接片分别连接在第一止水带与第二止水带的连接端之间，用于将第一止水带与第二止水带稳固连接在一起；

7、连接套，连接套套接在第一止水带与第二止水带连接端外部。

8、优选的，所述连接结构本体包括：

9、开设于第一止水带连接端的第一限位插槽组；

10、开设于第二止水带连接端的第二限位插槽组；

11、限位连接组件，限位连接组件插接在第一限位插槽组和第二限位插槽组内，用于将第一止水带与第二止水带连为一体。

12、优选的，所述第一限位插槽组包括开设在第一止水带连接端中部的第一中间插槽和对称设置在第一中间插槽两端的第一侧部插槽；

13、其中，第一中间插槽的直径大于第一侧部插槽的直径；

14、第二限位插槽组包括开设在第二止水带连接端中部的第二中间插槽和对称设置在第二中间插槽两端的第二侧部插槽；

15、其中，第二中间插槽的直径大于第二侧部插槽的直径。

16、优选的，所述限位连接组件包括：

17、中部连接柱，中部连接柱的两端分别插接在第一中间插槽和第二中间插槽内；

18、侧部连接柱，侧部连接柱的两端分别插接在第一侧部插槽和第二侧部插槽内。

19、优选的，所述限位连接组件通过粘接剂与第一限位插槽组和第二限位插槽组连接；

20、或者，所述限位连接组件通过热熔与第一限位插槽组和第二限位插槽组连接。

21、优选的，所述连接结构本体包括：

22、延伸设置于第一止水带连接端的支承台；

23、延伸设置于第二止水带连接端的搭接板，搭接板连接在支承台上方，用于将第一止水带与第二止水带连为一体，且使第一止水带与第二止水带的两端面均位于同一平面。

24、优选的，所述支承台与第一止水带为固定连接或者是一体成型结构；

25、所述搭接板与第二止水带为固定连接或者是一体成型结构。

26、优选的，在支承台上开设有支承槽，支承槽沿支承台的长度方向的一端边沿处延伸开设于支承台的另一端边沿处；

27、在搭接板上开设有搭接槽，搭接槽沿搭接板的长度方向的一端边沿处延伸开设于搭接板的另一端边沿处；搭接槽与支承槽吻配卡接连接在一起。

28、优选的，所述连接片为波形板状体构件；

29、或者，所述连接片为长方体板状体构件；

30、所述连接套为热缩套，该热缩套整体呈两端开口内部中空结构。

31、优选的，所述连接片与第一止水带和第二止水带的连接面为粘贴连接；

32、或者，所述连接片与第一止水带和第二止水带的连接面通过热熔连接在一起；

33、所述第一止水带和所述第二止水带均为橡胶止水带。

34、本发明与现有技术相比所产生的有益效果是：

35、1、本发明构造简易、设计新颖合理，操作简便易行，连接结构本体的设计实现相邻两个橡胶止水带的处理连接紧密，能有效预防橡胶止水带安装后可能出现的结合部位脱落及密封不严等问题，施工效果明显和有效缩短施工工期，增加施工效益的同时还能保证施工质量和施工后的安全；

36、2、本发明密封性效果好，连接片和连接套连接可以确保接头部分与周围区域紧密贴合，形成一个良好的密封效果，有效防止水分渗透；

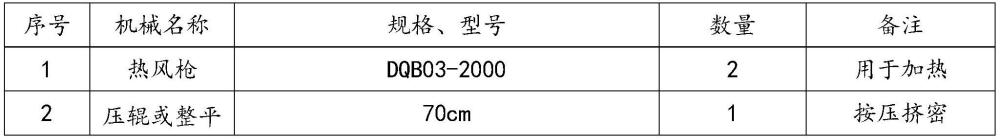

37、3、本发明施工简便，连接片和连接套的安装相对简单，只需要加热使其收缩覆盖或包裹在两个橡胶止水带的接头处，不需要复杂的工具和工艺，施工过程较为方便；

38、4、本发明的抗水压能力强，通过连接片和连接套连接后，相邻的两个橡胶止水带接头的水压抗性增强，能够承受较大的水压，尤其在水利工程和地下工程中，能够有效防止水渗漏；

39、5、本发明适应性强，连接片和连接套可以适应不同形状和尺寸的橡胶止水带接头，具有较好的适配性，不受接头位置或尺寸的限制，通用性较强；

40、6、本发明通过连接片和连接套收缩后会紧密包裹在接头处，结构紧密，形成一个整体，减少了接头的弱点，避免了传统连接方式可能产生的接头松动或泄漏问题，密封效果较好，能够保证施工的质量，且施工简便；

41、7、本发明由于橡胶止水带接头处采用连接片和连接套连接，基于热缩材料的记忆效应和特定工艺。连接片和连接套由辐射交联聚乙烯和热熔胶组成，加热时聚乙烯径向收缩，内部胶层熔化，形成牢固粘结。随着温度升高，聚乙烯紧密包裹接头，形成坚固连接层，具有耐磨、耐腐蚀、抗冲击和抗紫外线特性，能够在多种化学介质中长时间稳定工作，适合用于复杂环境中；

42、8、本发明综合了传统方法的优势，并在操作流程上展现了更高的便捷性，显著提高了施工效率。同时，在质量控制方面，实现了更为精确的管理；

43、9、本发明通过在相邻两块橡胶止水带的衔接处，即结合部上设置有搭接板和支承台相互配合完成对相邻橡胶止水带的连接，能够保证在安装时，将相邻的两块橡胶止水带更为稳固可靠的连接在一起，达到密封效果更好；且搭接板和支承台共同作用，可以增强止水带接头处的机械强度，避免接头处的受力集中，降低止水带破裂的风险；

44、10、本发明设置的搭接板和支承台，一方面是可以更好地保持止水带的稳定性和密封效果，防止接头处由于受到水压或外力作用而发生移位或泄漏；另一方面是有助于确保止水带的端部在安装过程中位置精确，减少因施工误差导致的接头不紧密或变形问题；还一方面是有助于辅助提高接头的水压抵抗能力，尤其在地下水位较高或水流压力较大的工程中，可以有效防止水分渗透；

45、11、本发明的止水带的接头处可能会受到温度变化的影响，搭接板和支承台可以起到一定的支撑和稳定作用，防止温度变化导致的止水带伸缩变形，保证接头的密封性；支承台可以固定止水带端部，防止在水流或外力作用下止水带端部发生位移，从而保证整个止水系统的稳定性和长期有效性；

46、12、本发明能改善施工质量，一方面是搭接板和支承台可以帮助施工人员在接头处提供更好的支撑和对齐，使得止水带接头更加整齐、均匀，提升施工质量；另一方面是增加耐久性，由于搭接板和支承台的使用，接头部分更加牢固，能够承受更多的外部环境压力，如高水压、外部物理撞击等，延长止水带的使用寿命；还一方面是提高施工效率，搭接板和支承台的设置可以简化接头部位的处理过程，提高施工效率，同时减少了可能出现的接头漏水问题，降低了返工的风险；

47、13、本发明另一种设计结构是通过在相邻的止水带接头处设置限位柱和限位柱插槽，一方面是达到防止止水带移位，限位柱和限位柱插槽能有效防止止水带在使用过程中发生水平或垂直的移位，确保接头的稳定性，避免止水带因外力作用而产生松动或脱落；另一方面是增加接头密封性：通过限位柱和限位柱插槽的配合，可以保持止水带接头位置的精确对接，提高接头部位的密封性，有效防止水的渗透；还一方面是提高结构抗水压能力：限位柱能够增强止水带接头处的抗水压能力，避免因接头部位的错位导致水压集中，从而影响整体防水效果；

48、14、本发明设置的限位柱和插槽能够帮助施工人员准确对接止水带接头，减少施工误差和不必要的调整，提升施工效率，减少后期维护成本：由于限位柱和限位柱插槽的作用，止水带接头的稳定性和密封性得到保障，减少了因接头问题导致的维修和更换工作，从而降低了后期的维护成本；

49、15、本发明能够增强抗震性能，限位柱的设计可以增强结构在震动或其他动态负荷作用下的稳定性，避免接头位置发生变形或破损，提升结构的抗震能力；还能延长止水带使用寿命：通过限制止水带的相对运动，减轻了止水带在长期使用中的疲劳损伤，从而延长了其使用寿命；

50、16、本发明的限位柱和限位柱插槽设计可以根据不同的工况需求进行定制，适应不同类型的止水带接头和环境条件，提供更广泛的适用性；且限位柱和限位柱插槽的使用可以保证止水带接头处的完整性和可靠性，进而提高整个防水系统的防水效果和长期稳定性；实现将相邻的两个止水带之间牢固地连接在一起，这种固定方式确保了两个止水带本体连接处在受到外力作用时不会松脱或移位，从而保持其稳定性和密封性；

51、17、本发明充分利用了连接片和连接套材料的固有优势，耐久性强：连接片和连接套材料通常具有良好的抗老化、抗紫外线和耐候性，能够在长期使用中保持稳定的性能，延长止水带的使用寿命；包括其卓越的防腐性能、优异的密封性能、耐磨损特性以及广泛的适应性等，从而在橡胶止水带连接接头的过程中，同时赋予了连接片和连接套材料的上述优点；

52、18、本发明将管道连接片和连接套施工技术原理创新性地应用于橡胶止水带接头连接，使相邻的两块橡胶止水带连接为一整体结构，这一方法具有设计新颖合理，方法简单实用，止水效果较好，通过加热使热缩带径向收缩并粘合橡胶止水带，从而实现紧密且质量可靠的止水带连接，该方法显著提高了施工效率，有效节约了人工成本和缩短了施工周期；

53、19、本发明通过设置支承槽和搭接槽的相互卡合连接，实现了可以在连接部位形成一个牢固的机械联接，使得两个橡胶止水带之间的结合部更为稳固；这种设计可以减少因外部压力或变形而导致的连接松动，增加止水带的整体强度和稳定性；同时避免了橡胶止水带在施工或使用过程中可能会受到外力作用，导致止水带发生位移或变形。支承槽和搭接槽的设计有助于限制相邻止水带的相对位移，从而避免因位移而导致的泄水或密封失效；

54、20、本发明中通过设置有连接片且该连接片和连接套的材质与橡胶止水带相同，有助于确保连接部位与橡胶止水带本身的密封性能一致，连接更为紧密可靠。这能够有效防止水渗透至接缝处，提升整个系统的防水效果的同时还能减少应力集中，能够确保连接部位的应力分布均匀，避免因为材质差异而导致的应力集中，从而降低连接处的磨损和破裂风险；

55、21、本发明由于连接件采用波纹形结构，因此，不仅可以增强密封性；而且可以增加连接面之间的接触面积，从而提高密封效果。波纹形设计有助于更好地贴合橡胶止水带的表面，减少接缝处的水渗透风险，确保防水效果更加可靠；波纹形结构能够有效地分散外部压力和应力，避免应力集中现象。这使得连接部位在受到水压、土压力等外力作用时，能够保持稳定，降低破裂或变形的风险；同时，波纹形结构具有良好的弹性和适应性，能够在橡胶止水带发生形变(如伸缩或压缩)时，仍然保持紧密连接。波纹的弹性有助于应对温度变化或结构位移带来的影响，确保连接部分的稳定性；能够有效缓解因热胀冷缩导致的尺寸变化。波纹设计能够容纳微小的位移或变形，避免因连接处的刚性过大而导致破裂或泄漏。
