一种填充防泄漏彩钢岩棉板的制作方法

本技术涉及工程，主要涉及一种填充防泄漏彩钢岩棉板。

背景技术：

1、彩钢板是由金属面板与岩棉芯材通过粘结、复合而成的新型建筑维护材料，因兼具保温隔热、防火阻燃、轻质高强的特性，被广泛应用于工业厂房、仓储物流、公共建筑等领域的墙体与屋面系统，而搭接技术作为彩钢板安装连接的核心环节，其发展与优化直接关联维护结构的密封性、稳定性、耐久性及功能性。

2、因此申请号cn201711405216.6公开的一种斜拼紧凑式屋面彩钢板连接结构，包括第一彩钢板和第二彩钢板，所述第一彩钢板上部设有凸部，所述第二彩钢板上部设有盖合在凸部的盖板，所述第一彩钢板的拼接面设有倾斜的内凹腔，所述第二彩钢板的拼接面设有与所述内凹腔相匹配的斜嵌块，所述第一彩钢板和第二彩钢板在拼接面通过内凹腔与斜嵌块的嵌合拼凑在一起，并通过紧固件固定在屋面上。与现有技术相比，本发明具有操作简洁，拼接处紧密无缝隙，保证整个屋面维护结构导热系数的一致性，无需对搭接面填充辅材，节约安装成本的优点。

3、但是，申请人发现以上技术还是存在不足之处：1.连接结构强度不够，导致板材在振动作用下产生频繁地相对频繁的相对位移，从而使连接件与面板接触部位反复摩擦造成金属面板涂层磨损，2.防水密封不紧密，会使板材之间因潮气进去芯材，导致芯材吸水增重，从而降低保温性能，渗水严重至金属板内侧，还会加速金属板的锈蚀，进一步削弱连接强度。

4、因此，亟需一种增强连接结构，提高防水效果的封边式暗扣彩钢板。

技术实现思路

1、针对以上问题，研发一种增强连接结构，提高防水效果的封边式暗扣彩钢板，通过卡扣块与卡扣边的连接结构有效增强了连接强度，接着通过遮缝平板对连接缝进行遮挡提高美观性及防水效果。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种填充防泄漏彩钢岩棉板，包括：

4、面板、岩棉夹芯及底板；

5、所述岩棉夹芯通过胶水与所述面板及所述底板固定连接形成彩钢板，所述面板与所述底板的两侧均通过设有的封边侧板紧固连接而形成封闭边框，所述面板与所述底板的同一方向的一侧均弯折成型有卡扣块，所述面板与所述底板的另一侧均弯折成用于搭接并紧扣在所述卡扣块外部的卡扣边，相邻的所述彩钢板通过卡扣块与所述卡扣边卡扣连接。

6、作为改进，所述封边侧板的顶部及底部均设置有连接边。

7、作为改进，所述卡扣块与所述卡扣边的端部均设置压合边，所述压合边包覆并扣压紧在所述连接边的外部。

8、作为改进，所述卡扣块与所述卡扣边之间相互卡扣时的内部形成有空心槽。

9、作为改进，相互卡扣连接的所述彩钢板的连接节点处设置有遮缝平板，所述遮缝平板的两端侧设置有螺丝孔。

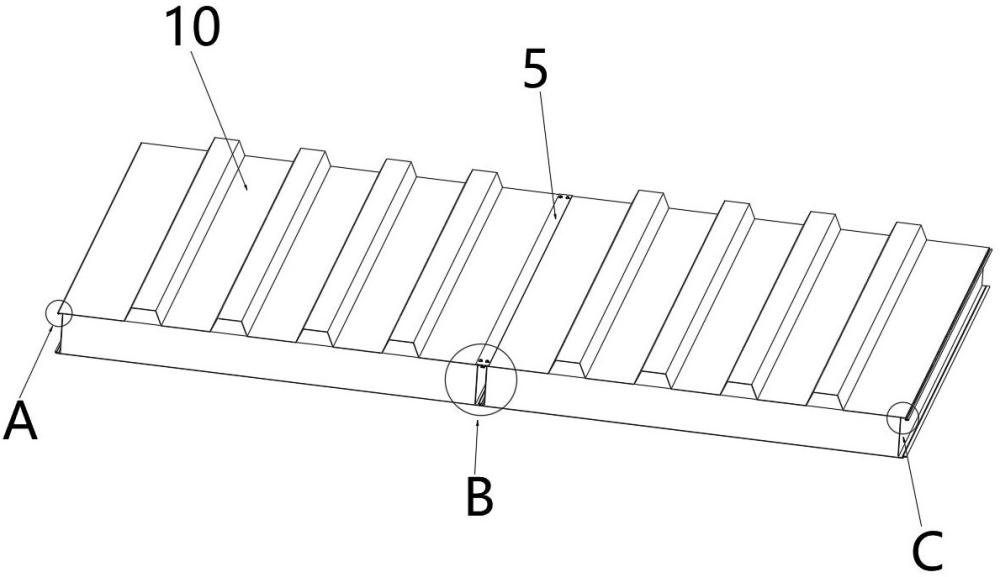

10、作为改进，所述面板呈规则的瓦楞状，形成波峰与波谷交替排列设置。

11、作为改进，所述底板呈平板状，所述底板与所述面板呈平行设置。

12、作为改进，所述岩棉夹芯与所述面板及所述底板的接触面均通过涂覆的环氧树脂胶水固定连接。

13、本实用新型的有益效果在于：

14、（1）本实用新型中通过面板的瓦楞状设计、封边侧板4及卡扣边及与扣块的连接结构，使得彩钢板具有较高的结构强度和刚度，承受一定的风压、雪压以及其他的外力作用，无论是在一般的工业厂房还是对结构强度要求较高的高层建筑中，都能稳定发挥作用；

15、（2）本实用新型中通过封边侧板的连接边与卡扣块及卡扣边的压合边进行紧密配合，以及遮缝平板的设置，有效阻止了水汽的侵入，即使是在潮湿的环境中，彩钢板也能保持良好的性能，不会因受潮而导致变形、损坏或降低保温隔热性能；

16、（3）本实用新型中通过设有的空心槽以及岩棉夹芯2的结构能够有效吸收和阻隔声音的传播降低外界噪音对建筑物内部的干扰，同时也能减少建筑物内部声音向外传播，为室内创造安静舒适的环境；

17、（4）本实用新型通过所述面板的瓦楞状设计及遮缝平板5对连接节点缝隙的遮挡，使得彩钢板安装完成后，板间缝隙可能存在大小不一、不平整等问题，遮缝平板可以将这些瑕疵遮盖，使建筑外观整齐美观提升视觉效果，还对连接节点缝隙进行防水效果，同时还能减少空气通过缝隙的对流，避免室内外空气直接交换，从而增强建筑的保温、隔热效果，有助于降低空调、采暖等设备的能耗。

18、综上所述，本实用新型的一种增强连接结构，提高防水效果的封边式暗扣彩钢板。

1.一种填充防泄漏彩钢岩棉板，其特征在于，包括：

2.根据权利要求1所述的一种填充防泄漏彩钢岩棉板，其特征在于：

3.根据权利要求2所述的一种填充防泄漏彩钢岩棉板，其特征在于：

4.根据权利要求2所述的一种填充防泄漏彩钢岩棉板，其特征在于：

5.根据权利要求1所述的一种填充防泄漏彩钢岩棉板，其特征在于：

6.根据权利要求1所述的一种填充防泄漏彩钢岩棉板，其特征在于：

7.根据权利要求1所述的一种填充防泄漏彩钢岩棉板，其特征在于：

8.根据权利要求1所述的一种填充防泄漏彩钢岩棉板，其特征在于：
