UHPC专用搅拌机的制作方法

本技术涉及超高性能混凝土搅拌，尤其是uhpc专用搅拌机。

背景技术：

1、uhpc是超高性能混凝土的缩写，超高性能混凝土是一种具有超高强度、高韧性及高耐久性的水泥基复合材料，为了提高超高性能混凝土混合的均匀性和效率，需要使用到uhpc专用搅拌机，uhpc专用搅拌机能够通过特殊搅拌技术解决超高性能混凝土的纤维结团的问题，有利于提高制备的超高性能混凝土的质量‌‌；

2、经检索，公告号为：cn217414472u的中国专利公开了一种uhpc专用搅拌机，包括搅拌罐体、支撑装置和用于翻拌搅拌罐体内物料的搅拌装置，搅拌罐体包括上开口的搅拌罐体，搅拌罐体的上端口处围设有一圈曲面挡板，搅拌罐体上设有出料口，出料口处设有下料器，还包括位于搅拌罐体内的分散装置，分散装置位于搅拌装置的上方，分散装置包括中部向下凹陷的筛网，筛网上沿其周向设有若干第二卡扣，搅拌罐体内对应第二卡扣设有第一卡扣；搅拌装置包括转动轴，转动轴上设有至少三个搅拌臂，搅拌臂另一端的水平方向距离搅拌轴呈依次递增，并分别连接有与搅拌罐体底部相抵的内搅拌叶片、中搅拌叶片和外搅拌叶片。能够快速将uhpc搅拌均匀，提高uhpc现场施工效率，保证现浇uhpc施工质量。

3、上述技术方案仅仅是能够通过不同的搅拌叶片进行快速搅拌，不能够对公转伺服电机的输出轴受到的反向的扭力进行充分的减小，容易产生纤维结团性较大的超高性能混凝土被搅拌时产生的较大的阻力扭断公转伺服电机的输出轴的问题，不利于对电机进行更好的保护，进而不利于充分的降低维修成本。

技术实现思路

1、针对上述技术方案中，仅仅是能够通过不同的搅拌叶片进行快速搅拌，不能够对公转伺服电机的输出轴受到的反向的扭力进行充分的减小，容易产生纤维结团性较大的超高性能混凝土被搅拌时产生的较大的阻力扭断公转伺服电机的输出轴的问题，不利于对电机进行更好的保护，进而不利于充分的降低维修成本的技术问题，本实用新型提供uhpc专用搅拌机。

2、本实用新型所采用的技术方案是：uhpc专用搅拌机，包括：

3、公转转盘；

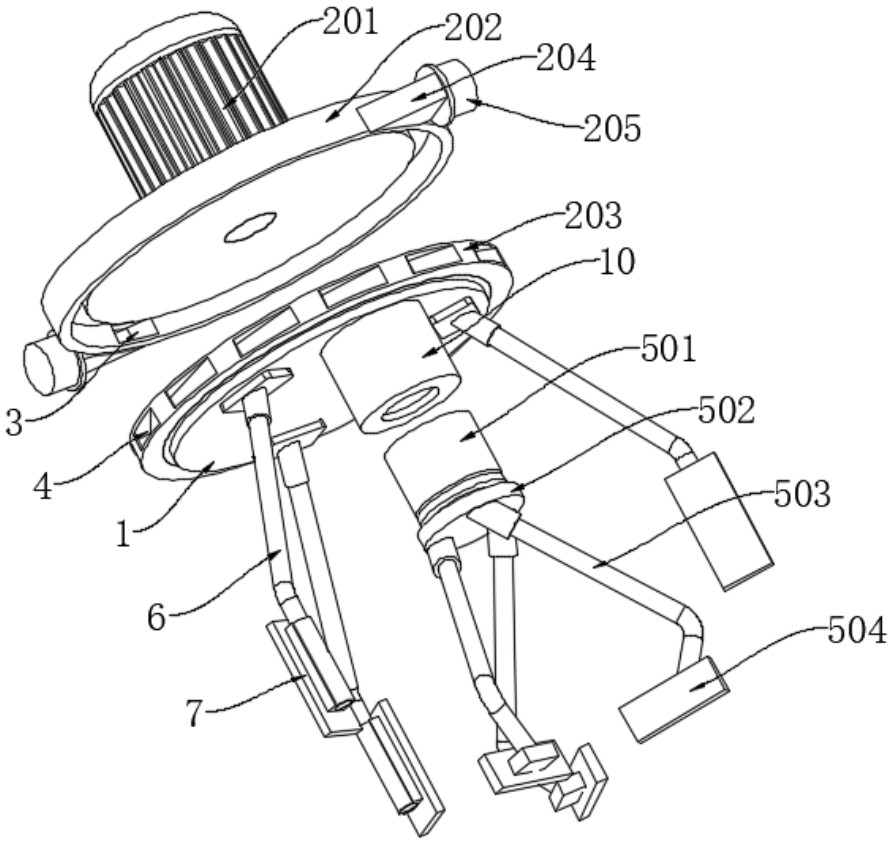

4、防断裂动力组件，所述防断裂动力组件装设在所述公转转盘上，所述防断裂动力组件用于带动所述公转转盘转动，所述防断裂动力组件包括公转伺服电机、顶板、套环、进气筒和增压风机，所述公转伺服电机的输出轴与所述公转转盘固定连接，所述公转伺服电机固定装设在所述顶板的上方，所述套环固定套设在所述公转转盘的外部，所述公转转盘和所述套环转动装设在所述顶板的内部下方，所述顶板和所述套环的侧壁分别开设有进气孔和挡风孔，所述进气筒固定装设在所述顶板和所述进气孔的外侧，所述增压风机与所述进气筒的外端固定连接。

5、进一步的是，所述公转转盘下方装设有搅拌组件，所述搅拌组件用于对制作超高性能混凝土的混合料进行搅拌。

6、进一步的是，所述搅拌组件包括自转伺服电机、自转转盘、搅拌轴一和刮板一，所述自转伺服电机固定装设在所述公转转盘的下方，所述自转转盘固定装设在所述自转伺服电机的输出轴下方，所述搅拌轴一固定穿设在所述自转转盘的下方，所述刮板一与所述搅拌轴一的底端固定连接，所述公转转盘的下方固定装设有搅拌轴二，所述搅拌轴二的下方固定装设有刮板二。

7、进一步的是，所述顶板的下方固定装设有顶罩，所述公转转盘转动装设在所述顶罩内。

8、进一步的是，所述顶罩的下方固定装设有搅拌桶。

9、进一步的是，所述公转转盘的下方固定装设有防水筒，所述防水筒固定套设在所述自转伺服电机的外部，所述自转转盘转动穿设在所述防水筒内。

10、进一步的是，所述顶罩上开设有进料孔，所述进料孔内铰接有密封盖。

11、本实用新型的有益效果是：

12、本实用新型通过防断裂动力组件的设置，能够实现对公转伺服电机的输出轴受到的扭向的阻力进行充分的减小的效果，防止纤维结团性较大的超高性能混凝土被搅拌时产生的较大的阻力扭断公转伺服电机的输出轴，有利于对电机进行更好的保护，进而充分的降低维修成本。

1.uhpc专用搅拌机，其特征在于，包括：

2.根据权利要求1所述的uhpc专用搅拌机，其特征在于，所述公转转盘（1）下方装设有搅拌组件（5），所述搅拌组件（5）用于对制作超高性能混凝土的混合料进行搅拌。

3.根据权利要求2所述的uhpc专用搅拌机，其特征在于，所述搅拌组件（5）包括自转伺服电机（501）、自转转盘（502）、搅拌轴一（503）和刮板一（504），所述自转伺服电机（501）固定装设在所述公转转盘（1）的下方，所述自转转盘（502）固定装设在所述自转伺服电机（501）的输出轴下方，所述搅拌轴一（503）固定穿设在所述自转转盘（502）的下方，所述刮板一（504）与所述搅拌轴一（503）的底端固定连接，所述公转转盘（1）的下方固定装设有搅拌轴二（6），所述搅拌轴二（6）的下方固定装设有刮板二（7）。

4.根据权利要求3所述的uhpc专用搅拌机，其特征在于，所述顶板（202）的下方固定装设有顶罩（8），所述公转转盘（1）转动装设在所述顶罩（8）内。

5.根据权利要求4所述的uhpc专用搅拌机，其特征在于，所述顶罩（8）的下方固定装设有搅拌桶（9）。

6.根据权利要求5所述的uhpc专用搅拌机，其特征在于，所述公转转盘（1）的下方固定装设有防水筒（10），所述防水筒（10）固定套设在所述自转伺服电机（501）的外部，所述自转转盘（502）转动穿设在所述防水筒（10）内。

7.根据权利要求6所述的uhpc专用搅拌机，其特征在于，所述顶罩（8）上开设有进料孔（11），所述进料孔（11）内铰接有密封盖（12）。
