一种可快速更换耐磨衬垫的光伏设备高耐磨导轮的制作方法

本技术涉及多线切割机，特别涉及一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 。

背景技术：

1、在光伏硅片多线切割设备中，高耐磨导轮是引导并支撑切割线高速运行的核心部件，其表面需加装耐磨衬垫以抵抗切割线的持续摩擦损耗，现有耐磨衬垫多采用整体式结构或通过多个螺栓分段固定，存在拆装流程繁琐、维护周期长的问题，尤其在更换衬垫时，分体式紧固件易意外掉落甚至丢失于设备内部，导致衬垫无法正常安装，因此，本方案提出一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，用以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可快速更换耐磨衬垫的光伏设备高耐磨导轮，包括：

3、轮体，所述轮体的外壁开设有安装槽；

4、衬垫本体，多个所述衬垫本体均穿插连接在安装槽的内部；

5、安装组件，所述安装组件包括设置在衬垫本体一侧的连接件，所述连接件用于连接轮体与衬垫本体，所述衬垫本体与轮体的连接处设置有快拆件；

6、限制组件，所述限制组件设置在多个衬垫本体的连接处，所述限制组件用于加强多个衬垫本体之间的连接。

7、优选的，所述衬垫本体的外壁开设有导线槽，所述导线槽用于支撑切线。

8、优选的，所述连接件包括固定连接在导线槽一侧的连接块，所述轮体的一侧开设有连接槽，所述连接块穿插连接在连接槽的内部。

9、优选的，所述快拆件包括开设在连接块中部的锁定孔，所述连接槽正面的内壁开设有柱形槽，所述锁定孔与柱形槽的内部穿插连接有锁定块。

10、优选的，所述锁定块的正面固定连接有螺纹杆，所述柱形槽正面的内壁开设有螺纹孔，所述螺纹杆螺纹穿插连接在螺纹孔的内部。

11、优选的，所述螺纹杆的一端固定连接有旋转块，所述旋转块的正面开设有旋转槽。

12、优选的，所述限制组件包括开设在其中一个衬垫本体一侧的限制槽，另一个所述衬垫本体的一侧固定连接有限制块，所述限制块穿插连接在限制槽的内部 。

13、本实用新型的技术效果和优点：

14、本实用新型通过安装槽、连接件、快拆件和限制组件的设计，衬垫本体采用两个半环形结构，安装时可直接将其穿入预设的安装槽内，利用连接件与快拆件实现快速装配，快拆件与轮体进行连接，避免用于固定衬垫本体的部件出现掉落丢失导致无法安装的情况。

1.一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，包括：

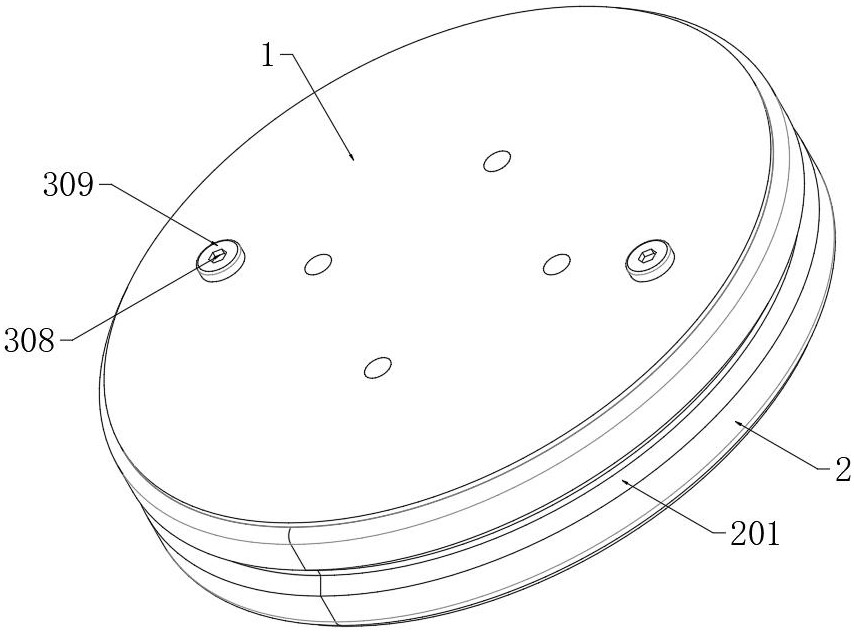

2.根据权利要求1所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述衬垫本体（2）的外壁开设有导线槽（201），所述导线槽（201）用于支撑切线。

3.根据权利要求1所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述连接件包括固定连接在导线槽（201）一侧的连接块（304），所述轮体（1）的一侧开设有连接槽（303），所述连接块（304）穿插连接在连接槽（303）的内部。

4.根据权利要求3所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述快拆件包括开设在连接块（304）中部的锁定孔（302），所述连接槽（303）正面的内壁开设有柱形槽（305），所述锁定孔（302）与柱形槽（305）的内部穿插连接有锁定块（301）。

5.根据权利要求4所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述锁定块（301）的正面固定连接有螺纹杆（306），所述柱形槽（305）正面的内壁开设有螺纹孔（307），所述螺纹杆（306）螺纹穿插连接在螺纹孔（307）的内部。

6.根据权利要求5所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述螺纹杆（306）的一端固定连接有旋转块（309），所述旋转块（309）的正面开设有旋转槽（308）。

7.根据权利要求1所述的一种可快速更换耐磨衬垫的光伏设备高耐磨导轮 ，其特征在于，所述限制组件（4）包括开设在其中一个衬垫本体（2）一侧的限制槽（401），另一个所述衬垫本体（2）的一侧固定连接有限制块（402），所述限制块（402）穿插连接在限制槽（401）的内部。
