一种复杂屋面抱箍式吊篮支腿加固装置的制作方法

本技术涉及吊篮支腿加固装置，尤其涉及一种复杂屋面抱箍式吊篮支腿加固装置。

背景技术：

1、随着建筑造型复杂化，异形结构屋面广泛应用，传统吊篮支腿安装方式已难以满足施工需求，屋面以上外墙施工因高出屋面高度较高需搭设门式脚手架或登高车进行施工，所需材料较多，成本高且工期长，施工不便，存在较大的安全隐患。其次利用常规技改吊篮需焊接或锚固，损伤屋面结构且安拆困难；现有技术中，支腿加固装置普遍存在适应性差、安全性低、施工效率不足等问题。因此，急需一种无损安装、快速调节且稳定性强的吊篮支腿加固装置。

技术实现思路

1、本实用新型的目的是针对背景技术中存在的问题，提出一种适用于复杂屋面的抱箍式吊篮支腿加固装置，通过多点固定和模块化设计，解决传统支腿安装不便、稳定性差的问题，实现安全、高效、无损施工、节约成本的复杂屋面抱箍式吊篮支腿加固装置。

2、本实用新型的技术方案：一种复杂屋面抱箍式吊篮支腿加固装置，包括屋面花架梁，还包括：

3、支腿底座，为带螺栓孔的钢板，置于所述屋面花架梁上；

4、u型抱箍，跨设于所述屋面花架梁顶部；

5、贯穿所述支腿底座螺栓孔及u型抱箍两端的高强螺栓，将支腿底座与屋面花架梁锁固；

6、焊接于支腿底座上表面的支腿钢方管；

7、焊接于支腿钢方管顶端的托槽，该托槽设有固定孔；

8、吊篮横梁，通过螺栓固定于所述托槽；

9、反拉钢丝绳，一端连接吊篮横梁尾部，另一端缠绕所述屋面花架梁后固定；

10、与吊篮横梁连接的吊篮、固定安装于吊篮横梁上控制吊篮升降的驱动机构，所述驱动机构包括转动安装于吊篮横梁上的绞盘，所述钢索的一端与所述绞盘固定连接；

11、固定安装于吊篮横梁上的缓冲部件，所述缓冲部件在绞盘松动使吊篮减速运动至停止。

12、可选的，所述缓冲部件包括固定安装于绞盘上的传动轴、转动安装于吊篮横梁上的卡板，所述卡板上设有多个卡槽，所述传动轴上固定安装有圆盘，所述圆盘内设有空腔，所述空腔内滑动安装有滑板，所述滑板与所述空腔之间固定安装有第一弹性件，所述滑板上固定安装有卡接杆，所述卡接杆上固定安装有配重块。

13、可选的，所述卡板上固定安装有连接板，所述吊篮横梁上固定在有限位箱，所述限位箱内转动安装有与连接板同轴固定连接的限位板，所述限位箱内设有第一封堵块，所述限位板上固定安装有第二封堵块，所述吊篮横梁上固定安装有容纳箱，所述容纳箱内滑动安装有隔板，所述隔板上固定安装有拉杆，所述拉杆与所述容纳箱之间固定安装有第二弹性件。

14、可选的，所述限位箱上固定安装有输送管，所述输送管的另一端与所述容纳箱的底部连通，所述输送管上固定安装有阀门，所述阀门包括阀体和阀芯，所述限位板上固定安装有连接轴，所述连接轴的另一端与所述阀芯同轴固定连接。

15、可选的，所述支腿底座与屋面花架梁的接触面之间设有防护钢板。

16、可选的，所述支腿底座四角、支腿钢方管与托槽连接处焊接有角铁耳片。

17、可选的，所述支腿底座的螺栓孔为条形孔，其长度方向垂直于屋面花架梁轴线，所述托槽与吊篮横梁的连接处设有可调垫片。

18、可选的，所述吊篮横梁上固定安装有电机，所述电机的输出轴与所述绞盘同轴固定连接。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、该装置制作简单，无需特殊的材料选型方面的要求，解决了复杂屋面以上外墙施工难题，免去脚手架搭设，支腿可重复使用，并通过u型抱箍和高强螺栓固定，无需焊接或锚固，保护屋面结构确保了施工质量，且不限于钢结构花架，同样可以依据不同形式花架结构进行不同尺寸的安装使用，满足不同需求，具有良好的经济、社会效益。

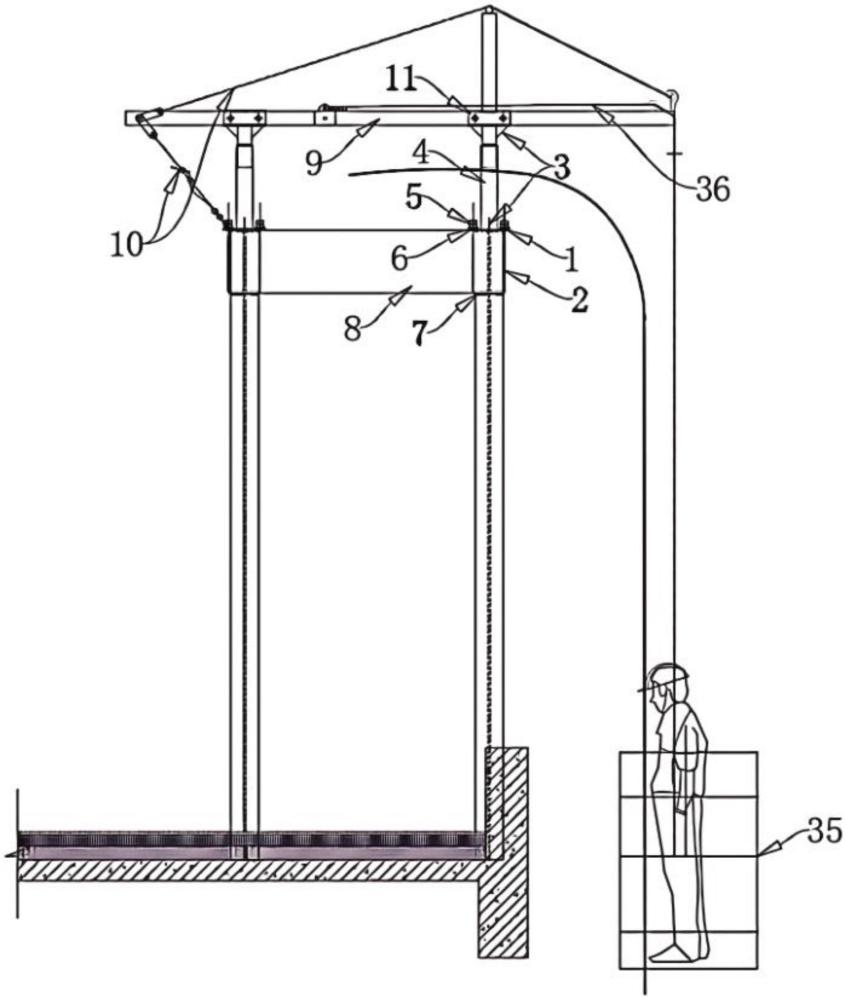

1.一种复杂屋面抱箍式吊篮支腿加固装置，包括屋面花架梁(8)，其特征在于，还包括：

2.根据权利要求1所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述缓冲部件包括固定安装于绞盘(12)上的传动轴(14)、转动安装于吊篮横梁(9)上的卡板(15)，所述卡板(15)上设有多个卡槽(16)，所述传动轴(14)上固定安装有圆盘(17)，所述圆盘(17)内设有空腔(18)，所述空腔(18)内滑动安装有滑板(19)，所述滑板(19)与所述空腔(18)之间固定安装有第一弹性件(20)，所述滑板(19)上固定安装有卡接杆(21)，所述卡接杆(21)上固定安装有配重块(22)。

3.根据权利要求2所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述卡板(15)上固定安装有连接板(23)，所述吊篮横梁(9)上固定在有限位箱(24)，所述限位箱(24)内转动安装有与连接板(23)同轴固定连接的限位板(25)，所述限位箱(24)内设有第一封堵块(26)，所述限位板(25)上固定安装有第二封堵块(27)，所述吊篮横梁(9)上固定安装有容纳箱(28)，所述容纳箱(28)内滑动安装有隔板(29)，所述隔板(29)上固定安装有拉杆(30)，所述拉杆(30)与所述容纳箱(28)之间固定安装有第二弹性件(31)。

4.根据权利要求3所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述限位箱(24)上固定安装有输送管(32)，所述输送管(32)的另一端与所述容纳箱(28)的底部连通，所述输送管(32)上固定安装有阀门(33)，所述阀门(33)包括阀体和阀芯，所述限位板(25)上固定安装有连接轴(34)，所述连接轴(34)的另一端与所述阀芯同轴固定连接。

5.根据权利要求1所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述支腿底座(1)与屋面花架梁(8)的接触面之间设有防护钢板(7)。

6.根据权利要求1所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述支腿底座(1)四角、支腿钢方管(4)与托槽(11)连接处焊接有角铁耳片(3)。

7.根据权利要求1所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述支腿底座(1)的螺栓孔为条形孔，其长度方向垂直于屋面花架梁(8)轴线，所述托槽(11)与吊篮横梁(9)的连接处设有可调垫片(6)。

8.根据权利要求4所述的一种复杂屋面抱箍式吊篮支腿加固装置，其特征在于，所述吊篮横梁(9)上固定安装有电机(13)，所述电机(13)的输出轴与所述绞盘(12)同轴固定连接。
