一种异形面透视模板的制作方法

本技术涉及透视模板领域，具体是一种异形面透视模板。

背景技术：

1、本部分的陈述仅仅是提供了与本实用新型相关的背景技术信息，不必然构成在先技术。

2、模板施工作为混凝土施工的关键环节，在土木工程中不可或缺。它不仅对确保工程质量起着决定性作用，还能显著提高施工效率、有效降低工程成本。传统的模板体系，如木模板、钢模板、铝合金模板，虽然在支撑性能和重复利用率方面具备一定优势，但因其具有 “封闭性” 特征，导致施工过程缺乏可视化。在混凝土浇筑过程中，作业人员无法实时观察混凝土内部的成型情况，只能在拆模后进行质量检查。这种事后检查的方式存在明显的滞后性，使得蜂窝、麻面、孔洞等表观缺陷难以补救，更严重的是，钢筋错位、模板变形等隐蔽问题可能引发结构性风险。

3、在大型建筑中为增加建筑内部的自然采光，会在建筑顶部留有圆球形或多边曲面的采光口，建成后十分美观，但是对于此类采光口而言，浇筑难度大，工程质量要求高，主要原因有以下几点，1.原有腔体浇筑是在内外两侧支撑，但是预留采光口的是需要在采光口内侧成圈支撑。2.由于此类采光口非平面，大多为曲面，所以此类采光口具有特定的弧度，对模板和浇筑过程要求高，所以需要采用透视建筑模板，并且需要将模板精准的进行限位，以便于及时观察到混凝土内部的成型情况。

技术实现思路

1、本实用新型的目的在于提供一种异形面透视模板，它用于对建筑顶部的圆弧形面采光口处浇筑进行支撑，能够观察到内部浇筑和混凝土成型情况，以便于及时对质量差的混凝土进行补救，本申请安装简单且定位精准，通过限位组件对模板限位支撑效果好，安装简单快速。

2、本实用新型为实现上述目的，通过以下技术方案实现：

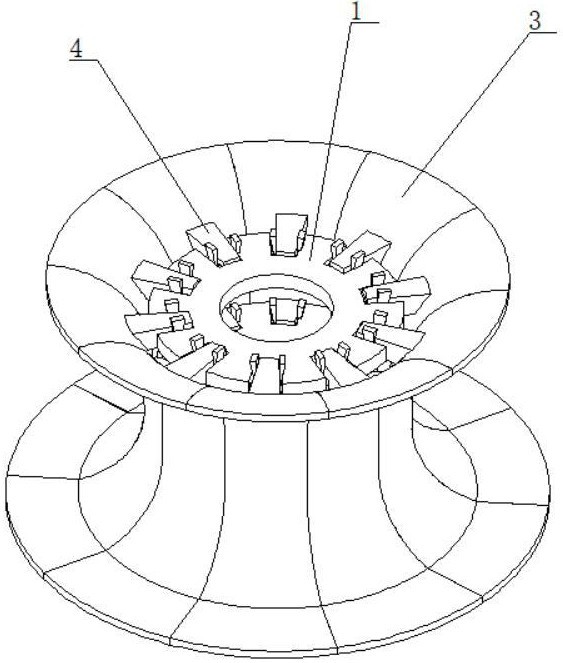

3、一种异形面透视模板包括多个透视模板、与透视模板限位连接的限位组件；

4、所述透视模板与限位组件之间设有多个限位点，所述限位组件包括限位盘，所述限位盘上设有通孔，所述限位盘上阵列设有多个限位口，所述限位口与透视模板相适配，所述透视模板与限位口卡接。

5、所述透视模板包括基准板和多个固定翼；所述固定翼上设有两个限位槽。

6、所述限位组件包括设置在限位盘上的限位轴，所述限位轴位置和数量均与限位槽相适配。

7、所述限位口与固定翼之间设有限位块，所述限位块为楔形。

8、靠近基准板侧的限位槽朝向地面方向，且与另一限位槽夹角为锐角。

9、所述透视模板为透明材质。

10、对比现有技术，本实用新型的有益效果在于：

11、用于对建筑顶部的圆弧形面采光口处浇筑进行支撑，能够观察到内部浇筑和混凝土成型情况，以便于及时对质量差的混凝土进行补救，本申请安装简单且定位精准，通过限位组件对模板限位支撑效果好，安装简单快速。

1.一种异形面透视模板，其特征在于：包括多个透视模板、与透视模板限位连接的限位组件；

2.根据权利要求1所述一种异形面透视模板，其特征在于：靠近基准板（3）侧的限位槽（5）朝向地面方向，且与另一限位槽（5）夹角为锐角。

3.根据权利要求1或2所述一种异形面透视模板，其特征在于：所述透视模板为透明材质。
