一种温度可调控的后踵定型机的制作方法

本技术涉及后踵定型机，具体为一种温度可调控的后踵定型机。

背景技术：

1、后踵定型机是用于成型鞋具的后踵，后踵定型机包括呈u形的压模及与压模相对应的楦头，成型鞋具的后踵时，将制鞋材料置放在压模与压楦头间，再通过压模与楦头相互压合，在此过程中需要控制后踵定型机中的温度，让制鞋材料之间相互的黏合，因此在制鞋的过程中如何控制温度的高低，是至关重要的，但是现有的后踵定型机在使用的过程中只是通过风扇进行散热，导致其温度的高低难以有效的控制，进而影响鞋的质量，针对上述问题，需要提供一种温度可调控的后踵定型机。

技术实现思路

1、本实用新型的目的在于提供一种温度可调控的后踵定型机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种温度可调控的后踵定型机，包括后踵定型机，所述后踵定型机的侧壁上连接有温度可调控结构，所述后踵定型机的侧壁上连接有控制器，所述后踵定型机的端面上连接有温度感应器。

4、所述温度可调控结构包括连接箱体，所述连接箱体中连接有散热片，所述散热片连接在后踵定型机的侧壁上，所述连接箱体的侧壁上并且位于散热片的一侧连接有衔接壳体，所述衔接壳体中连接有风扇，所述衔接壳体的内腔中并且位于风扇的一侧连接有连接支架，所述衔接壳体的内腔中通过连接板连接有转动电机，所述转动电机的驱动端通过联轴器连接有驱动杆，所述驱动杆的侧壁上通过驱动齿轮啮合连接有从动齿轮，所述从动齿轮的中心处连接有转动杆，所述从动齿轮的侧壁上连接有多组衔接拉杆，所述衔接拉杆的另一端连接有衔接滑块，所述衔接滑块的侧壁上连接有移动挡板。

5、作为本实用新型优选的方案，所述后踵定型机通过导线与控制器相连接并且连接方式为电性连接，所述温度感应器通过导线与控制器相连接并且连接方式为电性连接，所述温度感应器的一端的检测探头深入后踵定型机的内部。

6、通过上述技术方案，能够通过控制器控制温度感应器和后踵定型机的运行；

7、作为本实用新型优选的方案，所述风扇通过导线与控制器相连接并且连接方式为电性连接，所述转动电机通过导线与控制器相连接并且连接方式为电性连接。

8、作为本实用新型优选的方案，所述驱动杆通过轴承座连接在连接支架的侧壁上，其中驱动杆与轴承座的连接方式为转动连接。

9、作为本实用新型优选的方案，所述转动杆通过轴承座连接在连接支架的侧壁上，其中转动杆与轴承座的连接方式为转动连接。

10、作为本实用新型优选的方案，所述从动齿轮与衔接拉杆之间通过转动轴转动连接，所述衔接拉杆与衔接滑块之间通过转动轴转动连接。

11、作为本实用新型优选的方案，所述连接支架上并且与衔接滑块对应开设有滑槽，其中衔接滑块与滑槽的连接方式为滑动连接。

12、通过上述技术方案，在驱动杆转动时，能够将移动挡板打开。

13、与现有技术相比，本实用新型的有益效果是：

14、本实用新型中，通过在温度可调控的后踵定型机中设置温度可调控结构，从而利用温度可调控结构中的驱动电机经过传动结构能够控制移动挡板打开的大小，进而控制风扇带走的热量，让后踵定型机中的温度得到控制，使得转轴在使用的时候更加的方便。

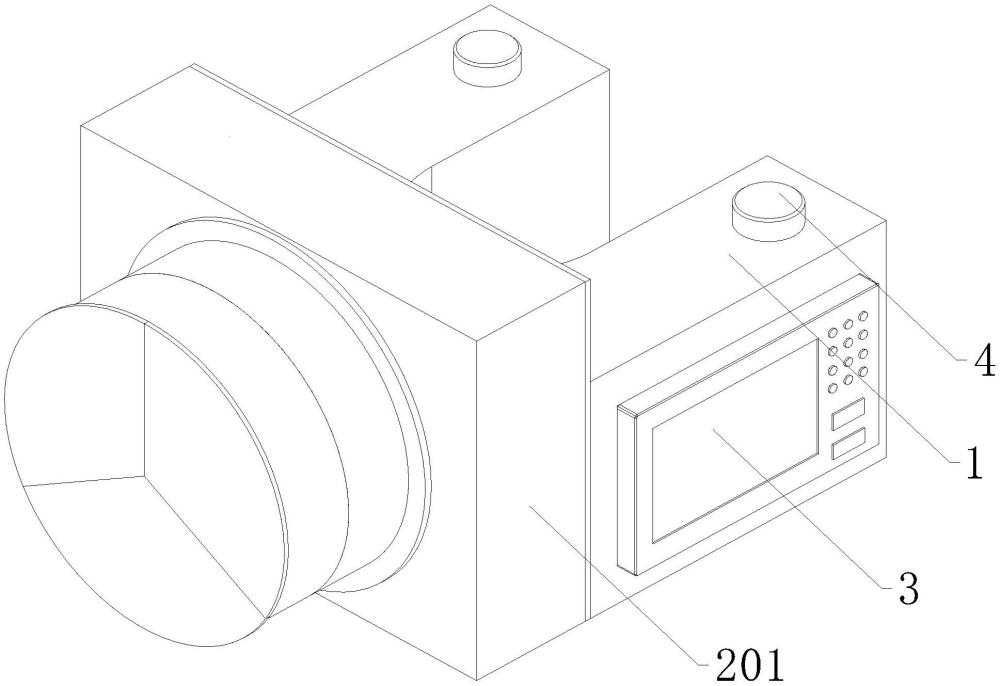

1.一种温度可调控的后踵定型机，包括后踵定型机(1)，其特征在于：所述后踵定型机(1)的侧壁上连接有温度可调控结构(2)，所述后踵定型机(1)的侧壁上连接有控制器(3)，所述后踵定型机(1)的端面上连接有温度感应器(4)。

2.根据权利要求1所述的一种温度可调控的后踵定型机，其特征在于：所述温度可调控结构(2)包括连接箱体(201)，所述连接箱体(201)中连接有散热片(202)，所述散热片(202)连接在后踵定型机(1)的侧壁上，所述连接箱体(201)的侧壁上并且位于散热片(202)的一侧连接有衔接壳体(203)，所述衔接壳体(203)中连接有风扇(204)，所述衔接壳体(203)的内腔中并且位于风扇(204)的一侧连接有连接支架(205)，所述衔接壳体(203)的内腔中通过连接板连接有转动电机(206)，所述转动电机(206)的驱动端通过联轴器连接有驱动杆(207)，所述驱动杆(207)的侧壁上通过驱动齿轮(208)啮合连接有从动齿轮(209)，所述从动齿轮(209)的中心处连接有转动杆(210)，所述从动齿轮(209)的侧壁上连接有多组衔接拉杆(211)，所述衔接拉杆(211)的另一端连接有衔接滑块(212)，所述衔接滑块(212)的侧壁上连接有移动挡板(213)。

3.根据权利要求1所述的一种温度可调控的后踵定型机，其特征在于：所述后踵定型机(1)通过导线与控制器(3)相连接并且连接方式为电性连接，所述温度感应器(4)通过导线与控制器(3)相连接并且连接方式为电性连接，所述温度感应器(4)的一端的检测探头深入后踵定型机(1)的内部。

4.根据权利要求2所述的一种温度可调控的后踵定型机，其特征在于：所述风扇(204)通过导线与控制器(3)相连接并且连接方式为电性连接，所述转动电机(206)通过导线与控制器(3)相连接并且连接方式为电性连接。

5.根据权利要求2所述的一种温度可调控的后踵定型机，其特征在于：所述驱动杆(207)通过轴承座连接在连接支架(205)的侧壁上，其中驱动杆(207)与轴承座的连接方式为转动连接。

6.根据权利要求2所述的一种温度可调控的后踵定型机，其特征在于：所述转动杆(210)通过轴承座连接在连接支架(205)的侧壁上，其中转动杆(210)与轴承座的连接方式为转动连接。

7.根据权利要求2所述的一种温度可调控的后踵定型机，其特征在于：所述从动齿轮(209)与衔接拉杆(211)之间通过转动轴转动连接，所述衔接拉杆(211)与衔接滑块(212)之间通过转动轴转动连接。

8.根据权利要求2所述的一种温度可调控的后踵定型机，其特征在于：所述连接支架(205)上并且与衔接滑块(212)对应开设有滑槽，其中衔接滑块(212)与滑槽的连接方式为滑动连接。
