一种气囊缓冲式膝关节保护及康复训练医疗辅具的制作方法

本技术涉及人体运动防护，具体是涉及一种气囊缓冲式膝关节保护及康复训练医疗辅具。

背景技术：

1、膝关节是人体负重与运动的重要枢纽，也是站立和行走之类日常生活必备的功能基础。前交叉韧带损伤作为骨科中最常见的膝关节韧带损伤之一，在篮球、足球、排球、手球、曲棍球、体操和高山滑雪等高强度运动中尤为常见，发病年龄逐渐年轻化以及发病常常伴随运动损伤的慢性积累。此外，前交叉韧带损伤在术后恢复周期长，需约一到两年才能完全恢复正常运动，同时术后复发率高，且患者运动耐性下降概率较高。

2、现有市面护膝产品多为通用性设计，结构设计较为简单，同时设计防护不足，支撑性能、减震性能较差，支撑不够均匀，同时舒适性不佳，透气性差，结构过于复杂，无法有效应对acl术后膝关节在运动中可能遭受的冲击与旋转失稳，不能满足专业康复及运动防护的双重需求。

3、传统acl护膝只能通过硅胶垫、海绵、弹性织物等材料的物理形变吸收冲击作用力，具体的缓冲效果有限，支撑性能不足，对摔倒冲击缓冲响应不够迅速，同时仅能提供基础固定和压力分布，无法动态响应突发冲击。在功能方面，传统的膝套主要用于运动中的关节稳定或是术后的基础固定，无法主动减轻高能量冲击。传统膝套的内部填充物呈现均匀分布，无法针对膝关节的关键受力点，譬如髌骨，进行精准强化。同时传统设计的膝套支撑力度也是固定的，无法根据不同活动需求进行动态调整。

技术实现思路

1、实用新型目的：针对以上缺点，本实用新型提供一种能够精准强化、快速缓冲直接冲击的气囊缓冲式膝关节保护及康复训练医疗辅具。以缓冲运动过程中出现异常情况时对膝关节的直接冲击，缓冲效果好。

2、技术方案：为解决上述问题，本实用新型采用一种气囊缓冲式膝关节保护及康复训练医疗辅具，包括用于提供基础支撑的第一护膝体和第二护膝体以及气囊缓冲模块，所述第一护膝体、气囊缓冲模块和第二护膝体依次铰接于同一点，所述气囊缓冲模块内表面设置微型压缩气囊，所述微型压缩气囊受冲击时膨胀。

3、进一步的，所述气囊缓冲模块设置微型压缩气囊的气囊收纳区域设有隐藏通气孔或者导气槽结构，用于保障气流循环。

4、进一步的，所述微型压缩气囊内封装可压缩性材料或者气凝胶，从而实现气囊轻薄且可膨胀的要求。

5、进一步的，所述第一护膝体和第二护膝体均设置环绕式弹力束带，用于包覆人体腿部，所述环绕式弹力束带外侧设置用于固定的魔术贴。

6、进一步的，所述第一护膝体和所述第二护膝体均采用3d立体织物网布。

7、进一步的，所述第一护膝体和所述第二护膝体的内表面均设有若干凸出的防滑筋。防滑筋防止护膝向下滑动。

8、进一步的，所述第一护膝体、气囊缓冲模块和第二护膝体均设置模块化支撑结构，模块化支撑结构为刚性或半刚性支撑片，支撑片一端固定连接第一护膝体、气囊缓冲模块或第二护膝体，另一端设置圆孔，连接第一护膝体、气囊缓冲模块和第二护膝体的支撑片的圆孔套设于同一转轴上，并相对于转轴转动。所述模块化支撑结构左右两侧对称设置。

9、有益效果：本实用新型相对于现有技术，其优点是通过气囊缓冲模块中设有微型压缩气囊，佩戴时，微型压缩气囊在人体摔倒、膝盖受到冲击时可以通过对摔倒冲击快速响应，从而缓冲摔倒动作对膝关节的直接冲击，同时微型压缩气囊设置在膝关节外侧，髌骨正前方，避免后续受限。气囊缓冲模块可以在日常生活中拆下，在运动前安装，适应不同的使用环境。护膝能够通过环绕式弹力束带和自粘魔术贴来调节护膝与膝关节贴覆的松紧度，使得膝关节术后所受压力、膝关节外温度和湿度处于合适的范围内，以保证膝关节的健康，方便术后康复。

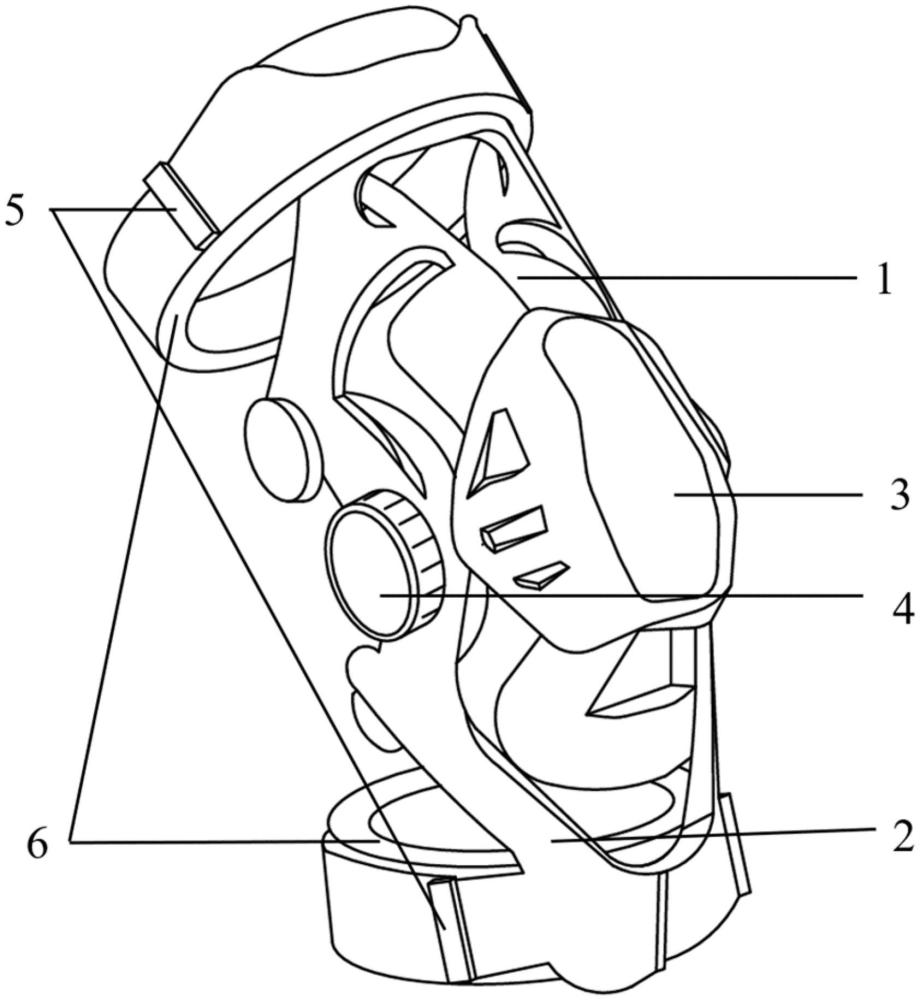

1.一种气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，包括用于提供基础支撑的第一护膝体(1)和第二护膝体(2)以及气囊缓冲模块(3)，所述第一护膝体(1)、气囊缓冲模块(3)和第二护膝体(2)依次铰接于同一点，所述气囊缓冲模块(3)内表面设置微型压缩气囊，所述微型压缩气囊受冲击时膨胀。

2.根据权利要求1所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述气囊缓冲模块(3)设置微型压缩气囊的气囊收纳区域设有隐藏通气孔或者导气槽结构，用于保障气流循环。

3.根据权利要求2所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述微型压缩气囊内封装可压缩性材料或者气凝胶。

4.根据权利要求1所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述第一护膝体(1)和第二护膝体(2)均设置环绕式弹力束带，用于包覆人体腿部，所述环绕式弹力束带外侧设置用于固定的魔术贴。

5.根据权利要求1所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述第一护膝体(1)和所述第二护膝体(2)均采用3d立体织物网布。

6.根据权利要求1所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述第一护膝体(1)和所述第二护膝体(2)的内表面均设有若干凸出的防滑筋。

7.根据权利要求1所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述第一护膝体(1)、气囊缓冲模块(3)和第二护膝体(2)均设置模块化支撑结构，模块化支撑结构为刚性或半刚性支撑片，支撑片一端固定连接第一护膝体(1)、气囊缓冲模块(3)或第二护膝体(2)，另一端设置圆孔，连接第一护膝体(1)、气囊缓冲模块(3)和第二护膝体(2)的支撑片的圆孔套设于同一转轴上，并相对于转轴转动。

8.根据权利要求7所述的气囊缓冲式膝关节保护及康复训练医疗辅具，其特征在于，所述模块化支撑结构左右两侧对称设置。
