一种具有蒸汽送水机构的家用直发器的制作方法

本发明涉及直发器，尤其涉及一种具有蒸汽送水机构的家用直发器。

背景技术：

1、随着个人护理电器技术的不断发展，蒸汽直发器作为一种兼具造型与护发功能的家用电器，已得到广泛应用。蒸汽直发器通过在加热夹板工作的同时向头发释放水蒸气，利用蒸汽的热渗透作用使头发角质层软化，从而降低高温定型对发质的损伤，提升造型效果与使用舒适度。

2、现有蒸汽直发器的蒸汽产生方式主要依赖于蒸汽送水机构将储水腔中的水输送至加热汽化面。目前行业内采用的送水机构主要包括重力滴落式、毛细渗透式和微型泵送式三种类型。

3、重力滴落式送水机构利用储水腔与出水口之间的液位高度差实现送水，结构最为简单，成本较低。然而，该机构对直发器的使用姿态存在严格依赖：当直发器处于水平或特定倾斜角度时，出水口位于液面下方，水流可在重力作用下持续滴落；一旦直发器向上倾斜或翻转，出水口位置高于液面，送水即告中断。由于家用直发器在实际使用过程中需要适应前额、后脑、两侧等不同部位的头发造型，夹板姿态随操作需求不断变化，重力滴落式机构难以保证全姿态下的稳定送水。

4、毛细渗透式送水机构通过棉芯、微孔陶瓷等多孔材料的毛细作用将水从储水腔引导至加热面。该机构在一定程度上缓解了姿态敏感性问题，但毛细送水速率受材料孔隙结构、液面接触状态及姿态角度的综合影响，送水量随姿态变化而显著波动，无法形成稳定的蒸汽输出。此外，毛细材料长期在高温高湿环境下易发生老化、变形或孔隙堵塞，导致送水性能持续衰减。

5、微型泵送式送水机构采用微型水泵主动抽取储水腔中的水并加压输送至汽化面，可实现相对稳定的送水流量。但微型水泵的吸水口必须始终浸没于液面以下，否则将导致送水中断。在直发器倾斜或倒置的极端姿态下，即使采用泵送方式，吸水口仍可能脱离液面而失去送水能力。

6、综上所述，现有蒸汽直发器的送水机构在姿态适应性和工作可靠性之间存在难以调和的矛盾。如何实现直发器在任意使用姿态下的连续稳定送水，成为本领域亟待解决的技术问题。

技术实现思路

1、本发明的目的是为了解决现有技术中的缺点，而提出的一种具有蒸汽送水机构的家用直发器。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种具有蒸汽送水机构的家用直发器，包括第一夹板、第二夹板和蒸汽送水机构，所述第一夹板的一端和所述第二夹板的一端铰接，所述第一夹板和第二夹板相对的一侧均设置有陶瓷夹片，所述陶瓷夹片的背侧设置有加热片，所述第二夹板的一侧靠近所述陶瓷夹片开设有蒸汽喷嘴，所述第二夹板内安装有蒸汽发生器，所述蒸汽发生器的输出端连通至所述蒸汽喷嘴，所述蒸汽送水机构包括固定设置在所述第二夹板上的水箱，所述水箱上设置有注水口和密封塞，所述水箱内设有上浮球和下浮球，所述上浮球为密度小于水的轻质塑料球，所述上浮球内开设有第一空腔，所述下浮球为密度大于水的重质塑料球，所述下浮球内开设有第二空腔，所述下浮球的底端设有连通至所述第二空腔的吸水孔，所述第二空腔通过第一波纹伸缩管连通至所述第一空腔，所述上浮球与所述水箱的侧壁之间连接有第二波纹伸缩管，所述第二波纹伸缩管的一端连通至所述第一空腔，所述第二波纹伸缩管的另一端穿设至所述水箱外侧，并通过固定硅胶管连接有微型水泵，所述微型水泵的出水端与所述蒸汽发生器的输入端相连通。

4、优选的，所述第一波纹伸缩管和第二波纹伸缩管为硅胶材质，所述第一波纹伸缩管内置有第一不锈钢螺旋弹簧骨架，所述第一不锈钢螺旋弹簧骨架的螺距与所述第一波纹伸缩管的波纹节距相等，所述第二波纹伸缩管内置有第二不锈钢螺旋弹簧骨架，所述第二不锈钢螺旋弹簧骨架的螺距与所述第二波纹伸缩管的波纹节距相等。

5、优选的，所述第一波纹伸缩管与所述第二波纹伸缩管均为变径结构，各所述波纹伸缩管的出水端管径大于进水端管径。

6、优选的，所述第二波纹伸缩管外壁套设有浮动环，所述浮动环可沿所述第二波纹伸缩管外壁滑动，所述浮动环的密度小于水。

7、优选的，所述吸水孔处设置有不锈钢滤网。

8、优选的，所述吸水孔设有多个，各所述吸水孔位于所述下浮球底部且沿周向均布。

9、优选的，所述第二空腔表面开设有环形凹槽，所述环形凹槽靠近各所述吸水孔设置，所述环形凹槽内滑动连接有一高密度陶瓷滚珠。

10、优选的，所述上浮球表面设有疏水涂层。

11、优选的，所述固定硅胶管上安装有单向阀。

12、与现有技术相比，本发明的有益效果是：

13、本发明通过在水箱内设置密度小于水的上浮球与密度大于水的下浮球，结合第一波纹伸缩管和第二波纹伸缩管的柔性连通结构，实现了在任意使用姿态下对蒸汽发生器的稳定供水。上浮球因密度低而始终漂浮于液面，其内部的第一空腔通过第一波纹伸缩管与沉于水箱底部的下浮球第二空腔相连，下浮球底部设有吸水孔，可持续从水箱底部抽取液体；当直发器倾斜或倒置时，水箱内液体因重力重新分布，上浮球随液面浮动，下浮球则因重力保持在最低点，两球间发生相对位移，第一波纹伸缩管随之伸缩弯曲，第二波纹伸缩管则同步拉伸或压缩，形成一条始终贯通的液流通道，从下浮球吸水孔进入，经第二空腔、第一波纹伸缩管、第一空腔、第二波纹伸缩管，最终由微型水泵泵送至蒸汽发生器。该结构完全摆脱了传统直发器依赖重力垂直供液的限制，确保即使在侧倾、倒置或非水平状态下，水路仍能保持连续、无气阻、无断流的输送状态，从而解决了现有蒸汽送水机构因姿态变化导致供水中断、蒸汽输出不稳定的技术问题，确保狭小储水空间内的供水通畅，显著提升了用户的使用自由度与产品可靠性。

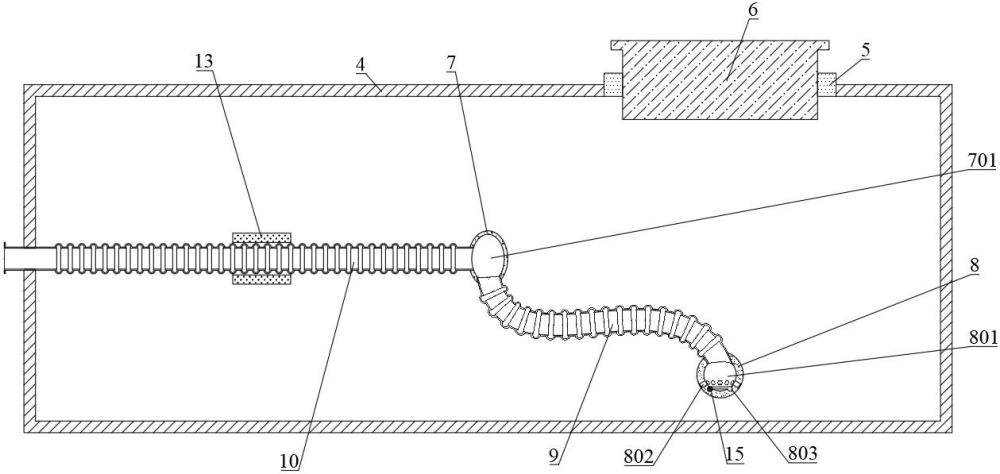

1.一种具有蒸汽送水机构的家用直发器，包括第一夹板（1）、第二夹板（2）和蒸汽送水机构，所述第一夹板（1）的一端和所述第二夹板（2）的一端铰接，所述第一夹板（1）和第二夹板（2）相对的一侧均设置有陶瓷夹片（3），所述陶瓷夹片（3）的背侧设置有加热片，所述第二夹板（2）的一侧靠近所述陶瓷夹片（3）开设有蒸汽喷嘴（17），所述第二夹板（2）内安装有蒸汽发生器（18），所述蒸汽发生器（18）的输出端连通至所述蒸汽喷嘴（17），其特征在于，所述蒸汽送水机构包括固定设置在所述第二夹板（2）上的水箱（4），所述水箱（4）上设置有注水口（5）和密封塞（6），所述水箱（4）内设有上浮球（7）和下浮球（8），所述上浮球（7）为密度小于水的轻质塑料球，所述上浮球（7）内开设有第一空腔（701），所述下浮球（8）为密度大于水的重质塑料球，所述下浮球（8）内开设有第二空腔（801），所述下浮球（8）的底端设有连通至所述第二空腔（801）的吸水孔（802），所述第二空腔（801）通过第一波纹伸缩管（9）连通至所述第一空腔（701），所述上浮球（7）与所述水箱（4）的侧壁之间连接有第二波纹伸缩管（10），所述第二波纹伸缩管（10）的一端连通至所述第一空腔（701），所述第二波纹伸缩管（10）的另一端穿设至所述水箱（4）外侧，并通过固定硅胶管（11）连接有微型水泵（12），所述微型水泵（12）的出水端与所述蒸汽发生器（18）的输入端相连通。

2.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述第一波纹伸缩管（9）和第二波纹伸缩管（10）为硅胶材质，所述第一波纹伸缩管（9）内置有第一不锈钢螺旋弹簧骨架，所述第一不锈钢螺旋弹簧骨架的螺距与所述第一波纹伸缩管（9）的波纹节距相等，所述第二波纹伸缩管（10）内置有第二不锈钢螺旋弹簧骨架，所述第二不锈钢螺旋弹簧骨架的螺距与所述第二波纹伸缩管（10）的波纹节距相等。

3.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述第一波纹伸缩管（9）与所述第二波纹伸缩管（10）均为变径结构，各所述波纹伸缩管的出水端管径大于进水端管径。

4.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述第二波纹伸缩管（10）外壁套设有浮动环（13），所述浮动环（13）可沿所述第二波纹伸缩管（10）外壁滑动，所述浮动环（13）的密度小于水。

5.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述吸水孔（802）处设置有不锈钢滤网（14）。

6.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述吸水孔（802）设有多个，各所述吸水孔（802）位于所述下浮球（8）底部且沿周向均布。

7.根据权利要求6所述的具有蒸汽送水机构的家用直发器，其特征在于，所述第二空腔（801）表面开设有环形凹槽（803），所述环形凹槽（803）靠近各所述吸水孔（802）设置，所述环形凹槽（803）内滑动连接有一高密度陶瓷滚珠（15）。

8.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述上浮球（7）表面设有疏水涂层。

9.根据权利要求1所述的具有蒸汽送水机构的家用直发器，其特征在于，所述固定硅胶管（11）上安装有单向阀（16）。
