一种集成垃圾捡拾夹的可伸缩登山杖的制作方法

本发明涉及户外登山器材，尤其涉及一种集成垃圾捡拾夹的可伸缩登山杖。

背景技术：

1、登山杖是户外登山、徒步、滑雪等活动中广泛使用的辅助装备，能够有效提高行走稳定性、减轻下肢关节负荷。研究表明，行走时使用登山杖可以减轻至少22%施予腿部和膝盖等肌肉关节的力量。为满足不同地形、不同身高用户的使用需求，现代登山杖普遍采用可伸缩结构，一般由两节、三节或多节管体套接组成，用户可根据实际需要调整登山杖的长度。伸缩功能的实现依赖于管体之间的锁紧机构，该机构在调节至所需长度后对相邻管体进行锁紧固定。

2、现有普通三节伸缩登山杖具备行走支撑、减震防滑功能，游人想随手捡拾路边垃圾没有专用工具；单独携带垃圾夹又占用空间、携带不便，功能单一，无法兼顾登山支撑和垃圾捡拾两用需求。

3、因此，亟需提供一种自带捡拾夹、一键操控、一体化设计的三节伸缩登山杖。

技术实现思路

1、本发明的目的在于提供一种集成垃圾捡拾夹的可伸缩登山杖，解决了现有技术中登山杖功能单一、无捡拾垃圾功能、单独携带拾物工具麻烦的问题。

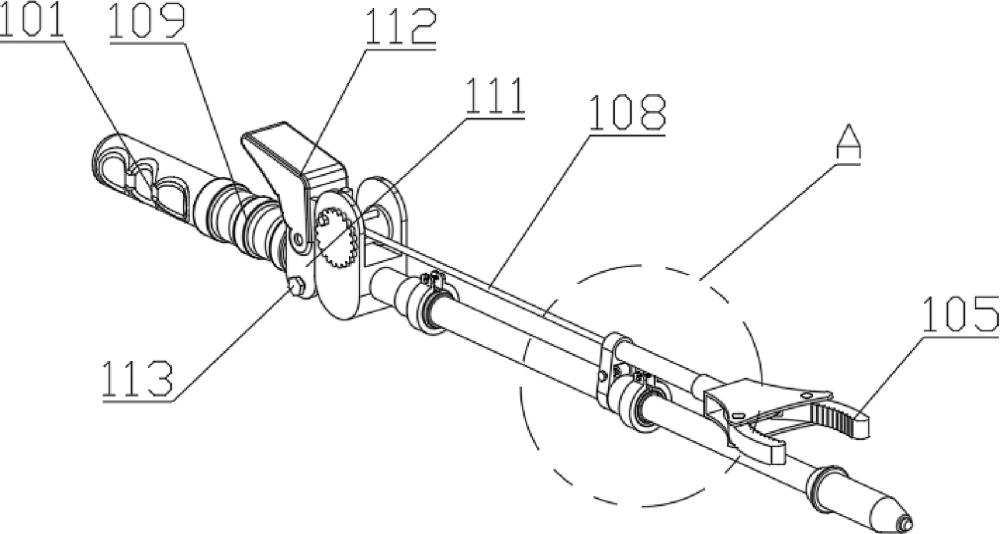

2、为实现上述目的，本发明提供了一种集成垃圾捡拾夹的可伸缩登山杖，包括三节可伸缩登山杖本体和垃圾捡拾夹组件，所述垃圾捡拾夹组件包括c形架、连接管、y形仓、两个弧形夹、两个销杆、拉块、钢丝绳、按压构件和锁紧构件，所述垃圾捡拾夹组件与所述三节可伸缩登山杖本体连接；所述c形架与所述三节可伸缩登山杖本体可拆卸连接，并位于所述三节可伸缩登山杖本体的中部，所述锁紧构件与所述c形架连接，所述连接管与所述c形架固定连接，并位于所述c形架的内侧壁，所述y形仓与所述连接管连通，并位于所述连接管的一端，两个所述销杆贯穿安装于所述y形仓的内侧壁，两个所述弧形夹分别与对应的所述销杆转动连接，并位于所述销杆的内侧壁，且两个所述弧形夹与所述y形仓转动配合，所述拉块分别与两个所述弧形夹转动连接，且位于两个所述弧形夹的端部，所述钢丝绳与所述拉块固定连接，并位于所述拉块的一端，且所述钢丝绳依次贯穿所述y形仓、所述连接管和所述c形架，所述按压构件分别与所述钢丝绳和所述三节可伸缩登山杖本体连接。

3、其中，所述按压构件包括安装架和扳机架，所述安装架与所述三节可伸缩登山杖本体可拆卸连接，并位于所述三节可伸缩登山杖本体的右部，所述扳机架与所述安装架转动连接，并位于所述安装架的外侧壁，所述安装架具有圆孔，所述圆孔与所述钢丝绳滑动配合，所述钢丝绳远离所述拉块的一端与所述扳机架固定连接，并位于所述扳机架的一侧。

4、其中，所述按压构件还包括紧固螺钉，所述紧固螺钉与所述安装架螺纹连接，并位于所述安装架的一侧。

5、其中，所述锁紧构件包括连接柱和锁紧螺钉，所述连接柱与所述c形架固定连接，并位于所述c形架的一侧，所述锁紧螺钉贯穿所述c形架与所述连接柱螺纹连接。

6、其中，所述垃圾捡拾夹组件还包括防滑软胶套和连接环，所述连接环与所述三节可伸缩登山杖本体固定连接，并位于所述三节可伸缩登山杖本体的右部，且与所述安装架的右侧接触，所述防滑软胶套与所述连接环固定连接，并位于所述连接环的外侧壁。

7、其中，所述集成垃圾捡拾夹的可伸缩登山杖还包括线束收纳组件，所述线束收纳组件与所述三节可伸缩登山杖本体连接，所述线束收纳组件包括u形环套、侧架、转动架和两个收线辊，所述u形环套与所述三节可伸缩登山杖本体固定连接，并位于所述三节可伸缩登山杖本体的右部，且所述u形环套与所述安装架的左侧接触，所述侧架与所述u形环套转动连接，并位于所述u形环套的内侧壁，所述转动架与所述u形环套转动连接，并位于所述u形环套的内侧壁，两个所述收线辊分别与所述侧架和所述转动架固定连接，且两个所述收线辊之间设置有所述钢丝绳。

8、其中，所述线束收纳组件还包括转动钮和压紧螺钉，所述转动钮与所述转动架固定连接，并位于所述转动架的一端，且所述转动钮与所述u形环套转动配合，所述压紧螺钉贯穿所述转动钮与所述u形环套接触。

9、本发明的一种集成垃圾捡拾夹的可伸缩登山杖，所述三节可伸缩登山杖本体在使用时，通过所述按压构件拉动所述钢丝绳，使所述钢丝绳依次在所述c形架、所述连接管和所述y形仓内移动，并带动所述拉块向后位移，进而牵引两个所述弧形夹分别绕对应的所述销杆转动，使两个所述弧形夹的夹持端在所述y形仓的转动配合下相互靠拢，从而夹紧垃圾；当松开所述按压构件时，所述弧形夹张开，释放垃圾；同时，所述锁紧构件将所述c形架固定于所述三节可伸缩登山杖本体的中部，确保夹持动作稳定传递，无需单独携带拾物工具，即能在徒步过程中随手捡拾垃圾，从而解决了现有技术中登山杖功能单一、无捡拾垃圾功能、单独携带拾物工具麻烦的问题。

1.一种集成垃圾捡拾夹的可伸缩登山杖，其特征在于，

2.如权利要求1所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，

3.如权利要求2所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，

4.如权利要求3所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，

5.如权利要求4所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，

6.如权利要求5所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，

7.如权利要求6所述集成垃圾捡拾夹的可伸缩登山杖的，其特征在于，
