一种具有红外加热功能的吹风直发夹的制作方法

本技术涉及美发工具的局部改进设计，尤其涉及一种具有红外加热功能的吹风直发夹。

背景技术：

1、随着人们对个人形象护理要求的提高，多功能合一的造型工具日益受到市场欢迎。集吹风与直发功能于一体的“吹风直发器”应运而生，它通过内置的高速电机产生强劲气流，配合加热元件，可在拉直头发的同时进行吹干，显著提升了造型效率。

2、目前市面上的吹风直发器大多存在一些不足之处：一是热损伤风险高，由于主要依赖高温热风或加热板对头发进行物理烘干和拉直，这种“由外向内”的加热方式，为了追求快速造型效果，往往需要设置较高的工作温度，极易导致头发角质蛋白变性、水分过度流失，使头发变得干枯、毛躁、易分叉，造成不可逆的热损伤；二是功能单一，护发效果有限，虽然市面上大多数产品引入了红外线、负离子等护发技术，但其安装位置和触发逻辑往往不合理，如红外线发射器可能固定于机身非核心区域，其能量无法有效作用于被夹持的头发，或者其工作状态与造型动作无关，存在常开现象，这不仅浪费能源，也可能在非必要工作时对头发或头皮造成不必要的热辐射。

3、现有技术中，公告号为cn222968095u的专利公开了本实用新型属于头发定型技术领域，尤其涉及送风直发夹板结构，包括：下夹板，包括下壳体、第一电热件、第一盖板和吹风装置；下壳体内设有安装腔和风道，第一盖板盖合安装位，第一盖板的底侧设有两向上延伸到的第一凹腔，第一凹腔使得第一盖板的顶侧形成两第一夹持面，两第一夹持面之间设有多个吹气孔，吹气孔与风道连通；两第一凹腔内设有第一电热件，吹风装置设于安装腔内；上夹板，包括上壳体、第二盖板和第二电热件；第二盖板盖合上壳体的第二安装位，第二盖板设有两第二凹腔，两第二凹腔内均设有第二电热件，两第二凹腔之间设有透气孔；空腔内设有分流件，分流件包括有多个气流槽，气流槽的一端设有多个贯通上壳体的出气孔。虽具备吹风功能，但其加热方式仍主要依赖高温热风与加热板，未涉及红外加热，或虽可能引入红外技术，但其安装位置与触发逻辑未能实现能量集中与按需供能，存在前述热损伤高与功能单一的缺陷。

4、本申请为了解决上述问题之一，提供了一种具有红外加热功能的吹风直发夹。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种具有红外加热功能的吹风直发夹，通过在浮动条内设计中空结构以安装红外线发射单元，仅在夹持状态下工作，红外线热辐射集中且节能。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种具有红外加热功能的吹风直发夹，包括手柄，手柄中安装有吹风装置并延伸出电源线，手柄上连接有可相互夹合的上夹板和下夹板，上夹板和下夹板的内部分别构成与吹风装置相连通的第一风道和第二风道，第一风道和第二风道内分别安装有第一电热元件和第二电热元件，所述的上夹板包括相对设置的第一吹风口和第一镂空架，第一吹风口连通第一风道并朝第一镂空架吹风，第一吹风口的一侧安装有第一浮动条；所述的下夹板包括相对设置的第二吹风口和第二镂空架，第二吹风口连通第二风道并朝第二镂空架吹风，第二吹风口的一侧安装有第二浮动条，第二浮动条和第一浮动条能够互相夹合且至少一个为中空长条，中空长条内安装有红外线发射单元；所述的手柄内安装有主电路板，主电路板连接电源线供电并驱动第一电热元件、第二电热元件、吹风装置和红外线发射单元工作。

3、进一步的，如上所述的中空长条为带有密闭容置腔的中空结构。

4、进一步的，如上所述的红外线发射单元包括红外灯驱动电路板和若干颗灯珠，灯珠焊接在红外灯驱动电路板上。

5、进一步的，如上所述的灯珠为发射远红外波段的器件，红外灯驱动电路板通过导线连接主电路板以供电。

6、进一步的，如上所述的中空长条由透明或半透明的材料制成。

7、进一步的，如上所述的上夹板包括第一壳体和第一盖板，第一盖板固定在第一壳体上且二者之间形成第一风道，第一壳体上延伸形成第一镂空架、第一盖板上延伸出第一吹风口，第一吹风口和第一壳体之间构成第一安装位，第一安装位内嵌装第一浮动条；所述的下夹板包括第二壳体和第二盖板，第二盖板固定在第二壳体上且二者之间形成第二风道，第二壳体上延伸形成第二镂空架、第二盖板上延伸出第二吹风口，第二吹风口和第二壳体之间构成第二安装位，第二安装位内嵌装第二浮动条。

8、进一步的，如上所述的第一壳体上分别安装有磁铁、第一枢轴和第二枢轴，第二壳体上分别安装有霍尔传感器、第三枢轴和第四枢轴，第一枢轴和第三枢轴分别铰接手柄，磁铁和霍尔传感器二者相对设置，霍尔传感器通讯连接主电路板。

9、进一步的，如上所述的手柄内安装有第三风道和第四风道，第三风道柔性连接第一风道和吹风装置，第四风道柔性连接第二风道和吹风装置，第三风道和第四风道之间安装有弹性夹，弹性夹上固定有扭簧并分别铰接第二枢轴和第四枢轴。

10、进一步的，如上所述的手柄上安装有开关键和防尘罩，开关键连接主电路板，主电路板还电性连接第一电热元件和第二电热元件，防尘罩上加工有连通吹风装置的进风孔。

11、进一步的，如上所述的主电路板上安装有电源管理模块和主控制模块，红外驱动电路板和灯珠构成红外发光模块，电源管理模块连接电源线并为主控制模块和红外发光模块供电，主控制模块包括人机交互指示模块、设备状态检测模块和信号检测模块，人机交互指示模块包括指示灯的显示，设备状态检测模块包括开机和合夹状态的检测，信号检测模块包括霍尔传感器的工作状态。

12、与现有技术相比，本实用新型的有益效果是：本装置通过在夹持头发的浮动条内设计密闭的中空结构来安装红外线发射单元，并结合霍尔传感器检测夹板开合状态，使得红外加热功能仅在夹持头发时自动激活。此设计使红外辐射能量集中作用于发丝，避免了无效散射，在提升护发造型效果的同时，实现了精准控制和节能。

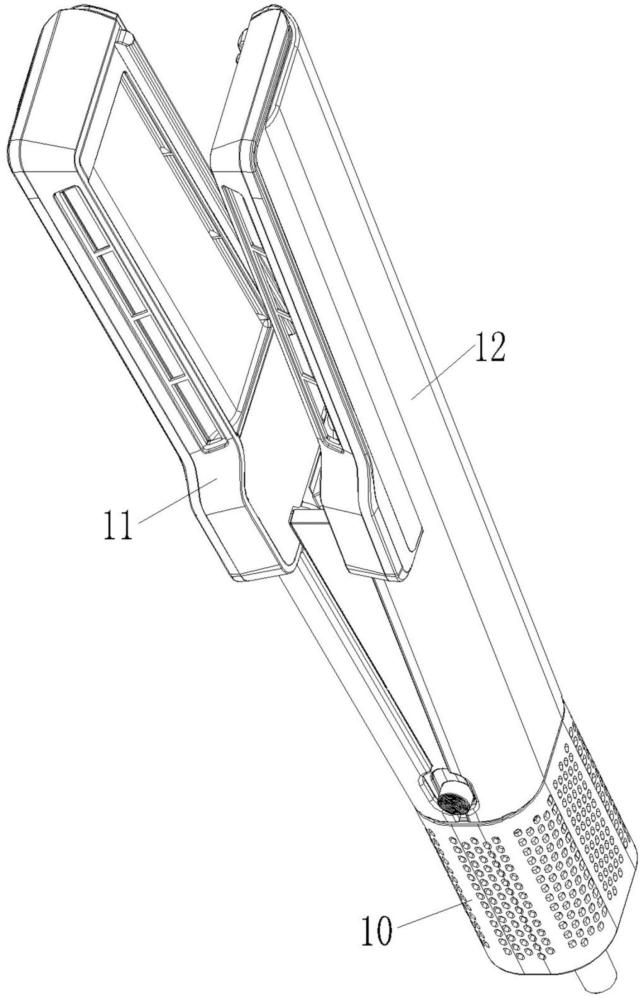

1.一种具有红外加热功能的吹风直发夹，包括手柄(10)，手柄(10)中安装有吹风装置并延伸出电源线，手柄(10)上连接有可相互夹合的上夹板(11)和下夹板(12)，上夹板(11)和下夹板(12)的内部分别构成与吹风装置相连通的第一风道和第二风道，第一风道和第二风道内分别安装有第一电热元件和第二电热元件，其特征在于，所述的上夹板(11)包括相对设置的第一吹风口(112)和第一镂空架(1133)，第一吹风口(112)连通第一风道并朝第一镂空架(1133)吹风，第一吹风口(112)的一侧安装有第一浮动条(111)；所述的下夹板(12)包括相对设置的第二吹风口和第二镂空架，第二吹风口连通第二风道并朝第二镂空架吹风，第二吹风口的一侧安装有第二浮动条(121)，第二浮动条(121)和第一浮动条(111)能够互相夹合且至少一个为中空长条(1110)，中空长条(1110)内安装有红外线发射单元；所述的手柄(10)内安装有主电路板，主电路板连接电源线供电并驱动第一电热元件、第二电热元件、吹风装置和红外线发射单元工作。

2.根据权利要求1所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的中空长条(1110)为带有密闭容置腔的中空结构。

3.根据权利要求2所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的红外线发射单元包括红外灯驱动电路板(1111)和若干颗灯珠(1112)，灯珠(1112)焊接在红外灯驱动电路板(1111)上。

4.根据权利要求3所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的灯珠(1112)为发射远红外波段的器件，红外灯驱动电路板(1111)通过导线连接主电路板以供电。

5.根据权利要求4所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的中空长条(1110)由透明或半透明的材料制成。

6.根据权利要求1-5任一项所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的上夹板(11)包括第一壳体(113)和第一盖板(115)，第一盖板(115)固定在第一壳体(113)上且二者之间形成第一风道，第一壳体(113)上延伸形成第一镂空架(1133)、第一盖板(115)上延伸出第一吹风口(112)，第一吹风口(112)和第一壳体(113)之间构成第一安装位(110)，第一安装位(110)内嵌装第一浮动条(111)；所述的下夹板(12)包括第二壳体(123)和第二盖板(125)，第二盖板(125)固定在第二壳体(123)上且二者之间形成第二风道，第二壳体(123)上延伸形成第二镂空架、第二盖板(125)上延伸出第二吹风口，第二吹风口和第二壳体(123)之间构成第二安装位，第二安装位内嵌装第二浮动条(121)。

7.根据权利要求6所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的第一壳体(113)上分别安装有磁铁(114)、第一枢轴(1131)和第二枢轴(1132)，第二壳体(123)上分别安装有霍尔传感器(124)、第三枢轴(1231)和第四枢轴(1232)，第一枢轴(1131)和第三枢轴(1231)分别铰接手柄(10)，磁铁(114)和霍尔传感器(124)二者相对设置，霍尔传感器(124)通讯连接主电路板。

8.根据权利要求7所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的手柄(10)内安装有第三风道(1001)和第四风道(1002)，第三风道(1001)柔性连接第一风道和吹风装置，第四风道(1002)柔性连接第二风道和吹风装置，第三风道(1001)和第四风道(1002)之间安装有弹性夹(103)，弹性夹(103)上固定有扭簧并分别铰接第二枢轴(1132)和第四枢轴(1232)。

9.根据权利要求8所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的手柄(10)上安装有开关键(101)和防尘罩(102)，开关键(101)连接主电路板，主电路板还电性连接第一电热元件和第二电热元件，防尘罩(102)上加工有连通吹风装置的进风孔。

10.根据权利要求9所述的一种具有红外加热功能的吹风直发夹，其特征在于，所述的主电路板上安装有电源管理模块和主控制模块，红外驱动电路板和灯珠(1112)构成红外发光模块，电源管理模块连接电源线并为主控制模块和红外发光模块供电，主控制模块包括人机交互指示模块、设备状态检测模块和信号检测模块，人机交互指示模块包括指示灯的显示，设备状态检测模块包括开机和合夹状态的检测，信号检测模块包括霍尔传感器(124)的工作状态。
