一种电吹风显示屏安装结构的制作方法

本技术属于电吹风，具体是一种电吹风显示屏安装结构。

背景技术：

1、电吹风是一种常用的家用电器，在理发店等场合也经常用到。现在的电吹风使用模式也非常多，因此也有了带显示功能的电吹风，用于显示当前电吹风的使用状态，目前有些电吹风显示屏设置在手柄或者进气端；由于手柄空间狭窄，显示的信息少而且容易被手遮挡，而设置在进气端能够安装足够大的显示屏而且不会被遮挡，显然是最佳方案，但是显示的信息众多，因此需要采用多根传输线或者柔性传输线等传递信号，而目前的安装结构并没有预留足够的安装空间，不方便走线还会阻挡进风。

技术实现思路

1、本实用新型的目的在于提供一种电吹风显示屏安装结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种电吹风显示屏安装结构，包括电吹风本体和显示屏组件，所述电吹风本体的进气端处设有支架，所述支架侧面设有间隔设有若干进气部，位于支架内侧固设有将若干进气部遮盖的内过滤网；

4、所述显示屏组件置于支架的外端，位于支架内侧壁和内过滤网外侧壁之间设有走线空间，所述走线空间中设有柔性电路板，所述柔性电路板两端分别穿出支架外端和穿入电吹风本体内，与显示屏组件和控制器连接。

5、进一步的技术方案，所述支架与电吹风本体的壳体一体成型。

6、进一步的技术方案，所述支架包括位于外端的固定部，所述固定部上间隔设有若干支撑部和一个安装部，若干所述支撑部和安装部均与电吹风本体连接，所述内过滤网紧贴支撑部的内壁，所述安装部内侧设有内凹的安装位，所述柔性电路板置于安装位中。

7、进一步的技术方案，所述安装部的宽度b大于支撑部的宽度a。

8、进一步的技术方案，所述显示屏组件固定安装在固定部上，所述固定部上设有卡槽用于固定显示屏组件。

9、进一步的技术方案，所述卡槽中设有限位块，所述显示屏组件外缘设有与限位配合的限位槽。

10、进一步的技术方案，还包括外过滤罩，所述外过滤罩套设在支架的外侧，且与电吹风本体可拆卸连接，位于外过滤罩远离电吹风本体的一侧设有与显示屏组件对应的孔位，所述显示屏组件突出于孔位，位于孔位的外侧安装有保护环。

11、进一步的技术方案，位于孔位的外周间隔设有若干定位槽，所述定位槽中设有安装孔，所述保护环内侧设有若干与定位槽配合的定位筋，所述定位筋上设有与安装孔过盈配合的安装柱。

12、进一步的技术方案，若干所述支撑部和一个安装部的外侧与外过滤罩的内侧贴近。

13、进一步的技术方案，所述外过滤罩的内侧设有锁块，所述锁块上设有卡位，所述电吹风本体靠近进风端的位置设有锁槽，所述锁槽中设有与卡位配合的凸缘，以及位于侧面设有供锁块进出的开口。

14、本实用新型的有益效果：

15、本实用新型由于柔性线路板薄如纸片，所以不会占用太多空间，因此可以利用支架与内过滤网之间的间隙形成走线通道，结构设计新颖简单，并且不会影响外观，另外由于支架的侧壁部分不会参与进风，外部气体只会从进风部进入其中，因此并不会对进风过程造成影响。

16、在支架的外侧还套设有外过滤罩，显示屏组件被抱箍于两支架的卡槽内并突设于外过滤罩的孔位，位于孔位的外侧还安装有保护环，整体拆装方便，结构强，保护性好。

17、本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。

1.一种电吹风显示屏安装结构，包括电吹风本体(1)和显示屏组件(2)，其特征在于：所述电吹风本体(1)的进气端处设有支架(3)，所述支架(3)侧面间隔设有若干进气部(34)，位于支架(3)内侧固设有将若干进气部(34)遮盖的内过滤网(4)；

2.根据权利要求1所述的一种电吹风显示屏安装结构，其特征在于：所述支架(3)与电吹风本体(1)的壳体(11)一体成型。

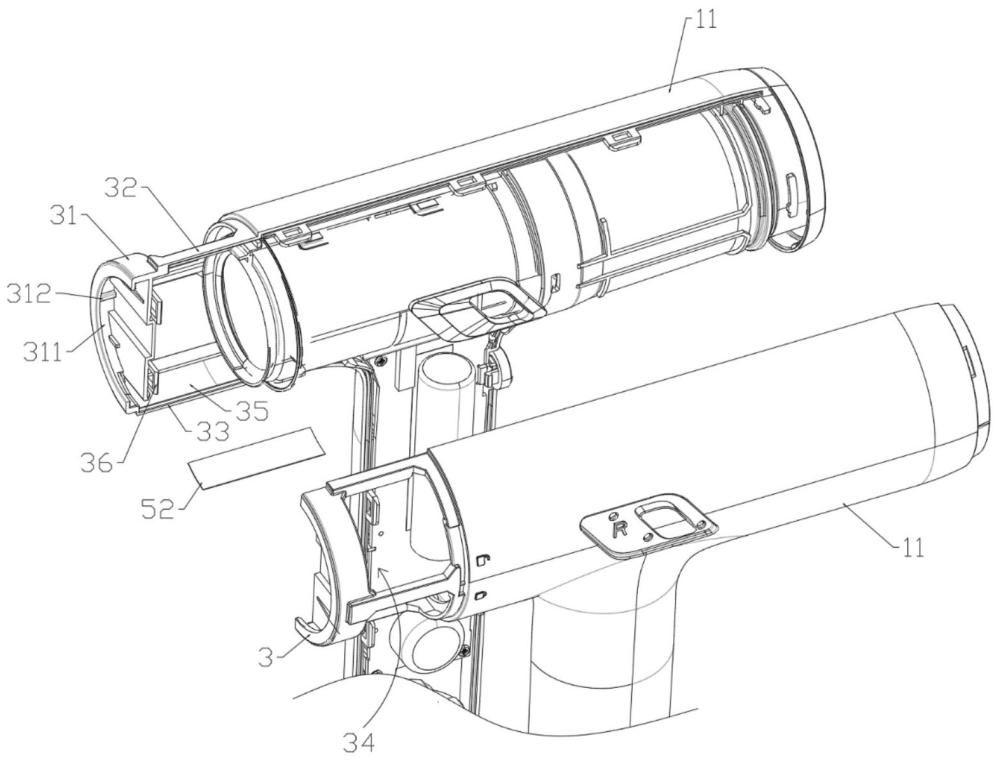

3.根据权利要求1所述的一种电吹风显示屏安装结构，其特征在于：所述支架(3)包括位于外端的固定部(31)，所述固定部(31)上间隔设有若干支撑部(32)和一个安装部(33)，若干支撑部(32)和安装部(33)均与电吹风本体(1)连接，所述内过滤网(4)紧贴支撑部(32)的内壁，所述安装部(33)内侧设有内凹的安装位(35)，所述柔性电路板(52)置于安装位(35)中。

4.根据权利要求3所述的一种电吹风显示屏安装结构，其特征在于：所述安装部(33)的宽度b大于支撑部(32)的宽度a。

5.根据权利要求3所述的一种电吹风显示屏安装结构，其特征在于：所述显示屏组件(2)固定安装在固定部(31)上，所述固定部(31)上设有卡槽(311)用于固定显示屏组件(2)。

6.根据权利要求5所述的一种电吹风显示屏安装结构，其特征在于：所述卡槽(311)中设有限位块(312)，所述显示屏组件(2)外缘设有与限位配合的限位槽(22)。

7.根据权利要求3所述的一种电吹风显示屏安装结构，其特征在于：还包括外过滤罩(61)，所述外过滤罩(61)套设在支架(3)的外侧，且与电吹风本体(1)可拆卸连接，位于外过滤罩(61)远离电吹风本体(1)的一侧设有与显示屏组件(2)对应的孔位(62)，所述显示屏组件(2)突出于孔位(62)，位于孔位(62)的外侧安装有保护环(63)。

8.根据权利要求7所述的一种电吹风显示屏安装结构，其特征在于：位于孔位(62)的外周间隔设有若干定位槽(64)，所述定位槽(64)中设有安装孔(65)，所述保护环(63)内侧设有若干与定位槽(64)配合的定位筋(66)，所述定位筋(66)上设有与安装孔(65)过盈配合的安装柱(67)。

9.根据权利要求7所述的一种电吹风显示屏安装结构，其特征在于：若干所述支撑部(32)和一个安装部(33)的外侧与外过滤罩(61)的内侧贴近。

10.根据权利要求7所述的一种电吹风显示屏安装结构，其特征在于：所述外过滤罩的内侧设有锁块(68)，所述锁块(68)上设有卡位(69)，所述电吹风本体(1)靠近进风端的位置设有锁槽(12)，所述锁槽(12)中设有与卡位(69)配合的凸缘(13)，以及位于侧面设有供锁块(68)进出的开口(14)。
