一种吊挂式陶瓷花盆的制作方法

本技术涉及陶瓷花盆，具体为一种吊挂式陶瓷花盆。

背景技术：

1、目前，陶瓷花盆作为家庭、阳台及园艺环境中广泛使用的植物容器，主要注重造型美观与材质装饰性。然而，在室外或半开放式环境下，花盆周围常易滋生蚊虫、飞蛾等昆虫，不仅影响植物生长环境，还易对人居环境造成困扰。

2、现有技术中，通常通过在花盆周围独立布置灭蚊灯、紫外诱虫器等设备以达到防虫目的。这类方案虽然能在一定程度上实现灭虫功能，但存在以下不足：

3、(1)结构独立、占用空间大。传统诱虫灯装置需单独安装，与花盆结构无固定配合，整体布置繁琐，占用空间且影响美观，不适合小型阳台或室内吊挂环境使用。

4、(2)功能分离、供电复杂。现有花盆与灭虫装置一般为分体式结构，需要分别供电与控制，线路外露，防水性差，长期使用中易出现短路、老化或安全隐患。

5、(3)悬挂式应用不稳定。对于吊挂式花盆结构，现有设计普遍未考虑重心分布问题，导致整体重心偏移，使用中易产生晃动或倾斜，影响观赏性与安全性。

6、综上，传统陶瓷花盆在照明、防虫与补光一体化方面仍存在较大改进空间。为解决上述问题，本实用新型提出一种吊挂式陶瓷花盆，通过在提弧内集成诱虫灯条与灭虫组件，并结合柔性耳板补光结构，实现防虫、照明、补光和结构稳定的综合功能，显著提高了整体使用的便捷性与实用性。

技术实现思路

1、本实用新型旨在解决现有技术或相关技术中存在的技术问题之一。

2、为此，本实用新型所采用的技术方案为：一种吊挂式陶瓷花盆，旨在解决现有陶瓷花盆在户外或室内吊挂使用时存在的功能单一、蚊虫滋生、照明补光不便及悬挂结构不稳等问题，提供一种兼具诱虫灭虫、照明补光与结构平衡的吊挂式陶瓷花盆。

3、本实用新型包括花盆主体、提弧、灭虫组件及柔性耳板；所述花盆主体的两侧外壁对称固定安装有耳轴，所述提弧和灭虫组件的两端分别与耳轴表面转动连接。通过该结构设计，使提弧与灭虫组件形成弧形支撑框架结构，不仅保证了花盆整体受力平衡，还便于在吊挂时进行角度调节，从而提升了悬挂稳定性。所述提弧的上端中心位置固定安装有吊耳，吊耳用于悬挂或连接吊绳；所述提弧的内弧面设有诱虫灯条。吊耳的设置实现了装置的悬挂连接功能，而内弧面布置的诱虫灯条通过紫外光照吸引蚊虫靠近，为后续电击灭虫提供引导来源。所述灭虫组件包括弧框、金属电网和高压包，所述金属电网安装于弧框内侧并与高压包电连接，用于电击捕杀靠近诱虫灯条的昆虫。该结构通过弧形布置的电击网实现了环形防护与高效灭虫功能，且通过绝缘支架隔离，确保操作安全与电路稳定性。

4、在一较佳示例中，所述提弧为中空弧形结构，其内部设有用于诱虫灯条导线穿设的空腔通道，提弧内设的导线与电源连接端通过吊耳引出。该设计使线路隐藏于结构内部，外观简洁美观，同时有效防止潮湿环境下的漏电风险，提高了电气安全性与防护等级。

5、在一较佳示例中，所述吊耳上端设有旋接结构，用于与悬挂挂钩或吊环可拆卸连接。该结构使吊挂操作更加灵活，可根据安装环境调节悬挂角度与高度，便于安装、更换或清洁。

6、在一较佳示例中，所述诱虫灯条为柔性防水灯带结构，固定安装在提弧内弧面上。该灯带发出波长约365nm的紫外光，具有良好的诱虫性能，并能在夜间形成环形光照区域，兼具装饰与诱虫双重效果。

7、在一较佳示例中，所述灭虫组件中的金属电网为双层交错布置结构，外层为防触碰安全网，内层为高压电击网，两层之间由绝缘支撑件隔开。该设计能够防止使用者意外触碰高压区，提升整体安全性，同时确保灭虫效率与可靠性。

8、在一较佳示例中，所述耳轴表面设有电极滑环，用于高压包和诱虫灯条电极连接，所述高压包固定安装于弧框下部中段，通过电极滑环与提弧内的诱虫灯条共用电源线路。该结构实现了动态转动连接状态下的稳定供电，使提弧与灭虫组件能自由旋转而不受线缆限制。

9、在一较佳示例中，所述提弧与吊耳之间连接有转轴，柔性耳板一端转动套接于转轴表面，且柔性耳板底面设有日照灯。该结构使柔性耳板可随转轴转动调整照射角度，从而根据植物生长方向自动调节补光范围。

10、在一较佳示例中，所述柔性耳板采用弹性硅胶或tpu材料制成内嵌记忆金属骨架，其上设有嵌装的灯座结构，使日照灯的照射角度可在0°～90°范围内调节。该设计既能保证光照柔和均匀，又能增强外部抗冲击能力，延长使用寿命。

11、在一较佳示例中，所述花盆主体为陶瓷一体成型结构，底部设有配重块，且配重块重心位于吊耳正下方。此设计通过重心下移有效增强了悬挂稳定性，避免花盆在晃动时倾斜或旋转，从而提高了整体安全性与视觉平衡性。

12、本实用新型所取得的有益效果为：

13、1.本实用新型中，通过提弧内设置诱虫灯条及下方配置的灭虫组件，实现了对蚊虫的自动诱捕与电击消杀功能，克服了传统花盆仅具观赏功能、无法有效防虫的缺陷，显著提升了花盆使用的环境卫生性与实用性。该结构采用双层绝缘电网及电极滑环供电方式，保证了安全稳定运行，且便于拆装维护。

14、2.本实用新型中，柔性耳板上集成的日照灯结构能够根据植物生长方向进行角度调节，为花盆内植物提供智能化补光照射；配合花盆主体底部的配重设计，使整机在悬挂状态下保持平衡，提升了吊挂稳定性与照明效率，实现了装饰性、美观性与功能性的有机结合。

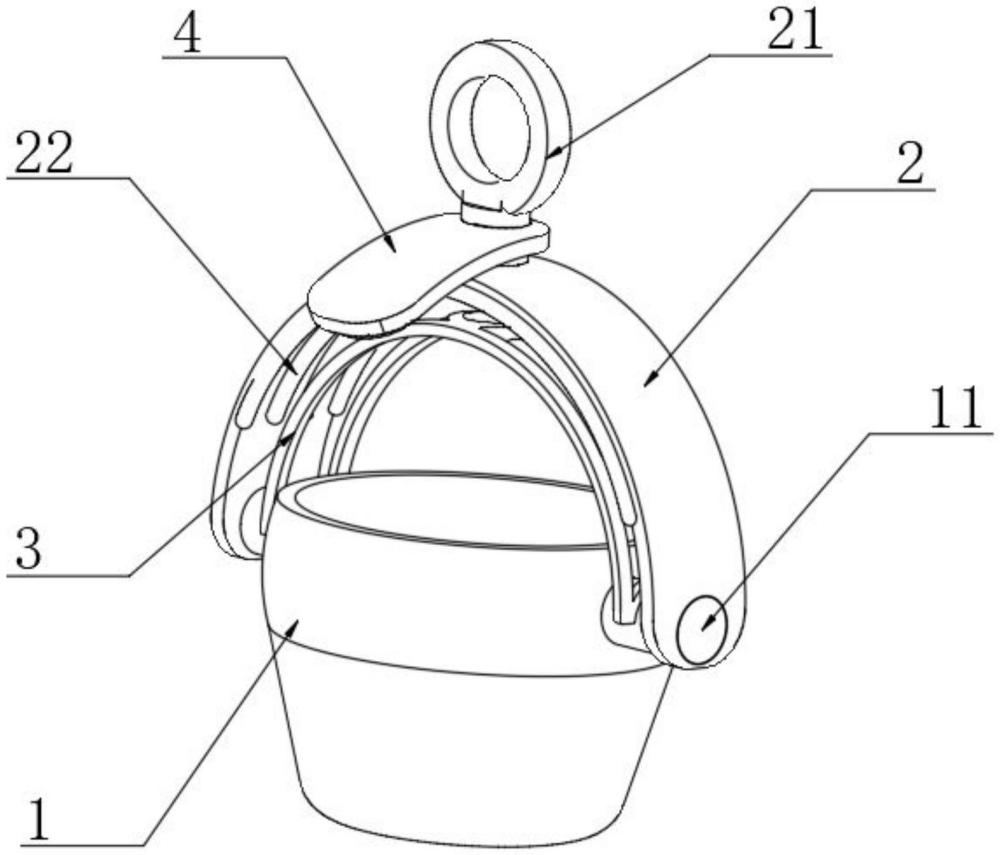

1.一种吊挂式陶瓷花盆，其特征在于，包括：包括花盆主体(1)、提弧(2)、灭虫组件(3)及柔性耳板(4)；

2.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述提弧(2)为中空弧形结构，其内部设有用于诱虫灯条(22)导线穿设的空腔通道，提弧(2)内设的导线与电源连接端通过吊耳(21)引出。

3.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述吊耳(21)上端设有旋接结构，用于与悬挂挂钩或吊环可拆卸连接，便于更换和调节悬挂角度。

4.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述诱虫灯条(22)为柔性防水灯带结构，固定安装在提弧(2)内弧面上，所述灯带发出紫外光用于吸引蚊虫靠近。

5.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述灭虫组件(3)中的金属电网(32)为双层交错布置结构，外层为防触碰安全网，内层为高压电击网，两层之间由绝缘支撑件隔开。

6.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述耳轴(11)表面设有电极滑环，用于高压包(33)和诱虫灯条(22)电极连接，所述高压包(33)固定安装于弧框(31)下部中段，通过电极滑环与提弧(2)内的诱虫灯条(22)共用电源线路。

7.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述提弧(2)与吊耳(21)之间连接有转轴，柔性耳板(4)一端转动套接于转轴表面，且所述柔性耳板(4)底面设有日照灯(5)，所述日照灯(5)用于为花盆主体(1)内植物补光。

8.根据权利要求7所述的一种吊挂式陶瓷花盆，其特征在于，所述柔性耳板(4)采用弹性硅胶或tpu材料制成内嵌记忆金属骨架，其上设有嵌装的灯座结构，使日照灯(5)的照射角度可在0°～90°范围内调节。

9.根据权利要求1所述的一种吊挂式陶瓷花盆，其特征在于，所述花盆主体(1)为陶瓷一体成型结构，底部设有配重块，且配重块重心位于吊耳(21)正下方。
