一种宠物吸吹梳一体机的制作方法

本技术涉及宠物用品，特别涉及一种宠物吸吹梳一体机。

背景技术：

1、随着生活水平的提升，饲养宠物的家庭和个人数量增多，其中猫猫、狗狗最为常见，宠物需要饲养人员花费时间和精力打理卫生，日常梳毛是一项费时费力的工作，很多宠物容易掉毛，掉下的毛到处飞散，不仅容易造成空气污染，还会给有呼吸道疾病的人带来不适。

2、现有的宠物吸吹梳一体机在利用梳子梳理宠物毛发时，毛发会缠绕在梳上的梳齿上，使用人员清理不便，长时间累积下，容易影响梳子使用。

技术实现思路

1、本实用新型的目的在于提供一种宠物吸吹梳一体机，解决不便清理梳子上缠绕的毛发的问题。

2、为实现上述目的，提供一种宠物吸吹梳一体机，包括：吸风筒，所述吸风筒内部固定连接梳子主体，所述梳子主体内部开设两个安装槽，两个所述安装槽内壁均固定连接拉簧，所述安装槽内部滑动连接两个延伸杆，所述延伸杆一端与拉簧一端固定连接，所述梳子主体侧面嵌合清理板，所述梳子主体侧面固定连接多个梳齿，所述梳齿贯穿清理板，所述清理板内壁与梳齿外部之间设置有橡胶环，所述橡胶环外表面与清理板内壁固定连接，所述橡胶环内表面与梳齿外部滑动连接，所述清理板侧面固定连接两个拉架，有利于降低梳齿上毛发清理的难度，有利于保证梳齿上的整洁；

3、所述吸风筒下表面螺纹连接过滤筒，所述过滤筒侧面可拆卸连接嵌合板，所述嵌合板内部开设安装基槽，所述安装基槽内底面固定连接弹簧，所述安装基槽内部滑动连接滑板，所述滑板下表面与弹簧上端固定连接，所述滑板上表面固定连接插杆，所述过滤筒内部开设橡胶槽，所述橡胶槽内部固定连接橡胶筒，所述插杆上端插入橡胶筒内部，所述滑板侧面固定连接滑杆，所述滑杆远离滑板的一端延伸至过滤筒外部，所述嵌合板侧面固定连接过滤框，所述过滤框内部通过螺丝连接金属过滤网，所述过滤框内部固定连接除尘网，方便拆卸嵌合板，方便工作人员清理金属过滤网上过滤的毛发。

4、根据所述的一种宠物吸吹梳一体机，所述过滤筒下端螺纹连接电机筒，所述电机筒内部固定连接吸风风机和吹风风机，所述电机筒内部固定连接隔离板，所述隔离板设置在吸风风机与吹风风机之间，通过吹风风机与吸风风机，方便进行吹风与吸风，增加功能多样性。

5、根据所述的一种宠物吸吹梳一体机，所述电机筒下端螺纹连接加热筒，所述加热筒内部通过螺丝连接安装筒，所述安装筒内部固定连接安装板，所述安装板侧面与安装筒之间固定连接电阻丝，所述加热筒下表面连通吹风筒，通过电阻丝，方便对吹出的气流进行加热。

6、根据所述的一种宠物吸吹梳一体机，所述电机筒侧面开设两个第一通风孔与两个第二通风孔，所述第一通风孔设置在隔离板上部，所述第二通风孔设置在隔离板下部，所述第一通风孔和第二通风孔内部均固定连接滤尘网，方便气流流动。

7、根据所述的一种宠物吸吹梳一体机，所述嵌合板横截面为半圆形，所述插杆上端为球形，方便圆形的过滤框的取出与安装。

8、根据所述的一种宠物吸吹梳一体机，多个所述梳齿呈环形设置，多个所述梳齿均匀设置。

9、根据所述的一种宠物吸吹梳一体机，两个所述安装槽对称设置，所述除尘网设置在金属过滤网下部，方便进行分级过滤。

10、根据所述的一种宠物吸吹梳一体机，两个所述拉架对称设置，所述拉架呈l形，方便使用人员抓握拉架。

11、上述方案具有的有益效果：

12、1、通过拉架拉动清理板，方便利用清理板带动橡胶环清理梳齿上的毛发，通过安装槽内部拉簧，方便通过延伸杆拉动清理板自动复位，有利于降低梳齿上毛发清理的难度，有利于保证梳齿上的整洁。

13、2、通过向下滑动滑杆，方便使滑板与插杆下移，通过使插杆下移，方便将插杆从橡胶槽内部的橡胶筒内部抽出，方便解除插杆对嵌合板的限位，通过弹簧弹性，可以推动滑板上移，有利于增加插杆插入橡胶筒的稳定性，方便拆卸嵌合板，方便工作人员清理金属过滤网上过滤的毛发。

14、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

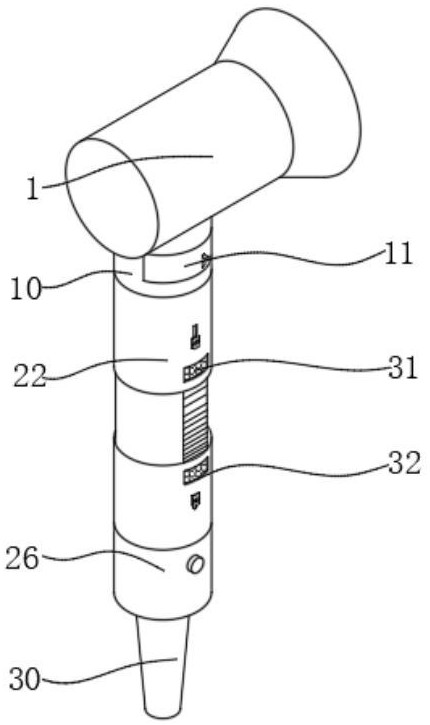

1.一种宠物吸吹梳一体机，包括：吸风筒（1），其特征在于，所述吸风筒（1）内部固定连接梳子主体（2），所述梳子主体（2）内部开设两个安装槽（3），两个所述安装槽（3）内壁均固定连接拉簧（4），所述安装槽（3）内部滑动连接两个延伸杆（5），所述延伸杆（5）一端与拉簧（4）一端固定连接，所述梳子主体（2）侧面嵌合清理板（6），所述梳子主体（2）侧面固定连接多个梳齿（7），所述梳齿（7）贯穿清理板（6），所述清理板（6）内壁与梳齿（7）外部之间设置有橡胶环（8），所述橡胶环（8）外表面与清理板（6）内壁固定连接，所述橡胶环（8）内表面与梳齿（7）外部滑动连接，所述清理板（6）侧面固定连接两个拉架（9）；

2.根据权利要求1所述的一种宠物吸吹梳一体机，其特征在于，所述过滤筒（10）下端螺纹连接电机筒（22），所述电机筒（22）内部固定连接吸风风机（23）和吹风风机（25），所述电机筒（22）内部固定连接隔离板（24），所述隔离板（24）设置在吸风风机（23）与吹风风机（25）之间。

3.根据权利要求2所述的一种宠物吸吹梳一体机，其特征在于，所述电机筒（22）下端螺纹连接加热筒（26），所述加热筒（26）内部通过螺丝连接安装筒（27），所述安装筒（27）内部固定连接安装板（28），所述安装板（28）侧面与安装筒（27）之间固定连接电阻丝（29），所述加热筒（26）下表面连通吹风筒（30）。

4.根据权利要求2所述的一种宠物吸吹梳一体机，其特征在于，所述电机筒（22）侧面开设两个第一通风孔（31）与两个第二通风孔（32），所述第一通风孔（31）设置在隔离板（24）上部，所述第二通风孔（32）设置在隔离板（24）下部，所述第一通风孔（31）和第二通风孔（32）内部均固定连接滤尘网。

5.根据权利要求1所述的一种宠物吸吹梳一体机，其特征在于，所述嵌合板（11）横截面为半圆形，所述插杆（15）上端为球形。

6.根据权利要求1所述的一种宠物吸吹梳一体机，其特征在于，多个所述梳齿（7）呈环形设置，多个所述梳齿（7）均匀设置。

7.根据权利要求1所述的一种宠物吸吹梳一体机，其特征在于，两个所述安装槽（3）对称设置，所述除尘网（21）设置在金属过滤网（20）下部。

8.根据权利要求1所述的一种宠物吸吹梳一体机，其特征在于，两个所述拉架（9）对称设置，所述拉架（9）呈l形。
