一种低空作业无人机的制作方法

本技术涉及低空作业无人机领域，尤其是一种低空作业无人机。

背景技术：

1、低空无人机是指可在真高1000米以下空域飞行、具备轻量化、智能化、工作效率高和环境适应性强等特点的无人驾驶航空器，在环保领域，无人机凭借其灵活机动、高效精准和数据采集能力强的优势，发挥着多重作用。

2、其中通过低空无人机携带水箱，并通过喷头向空中或地面喷洒细密水雾，吸附空中的粉尘颗粒，或抑制地面扬尘源头的扩散方式，可以避免传统设备因高度或地形限制导致的降尘盲区，从而显著提高抑尘效率，已广泛应用于各种环保降尘作业中。

3、但是为了提高降尘作业的连续性，避免出现降尘作业中水箱没水的情况，水箱的体积大，其自重往往超过十公斤，若水箱装满水则达到六十公斤以上，且现有的水箱一般通过支架安装在无人机下面，使得更换水箱时需要先将支架和无人机分离，以及空的水箱和支架分离，再将满载的水箱固定再支架上，最后支架和无人机重新连接，存在大体积的水箱与无人机拆装困难，影响作业效率的问题，为此，提出一种低空作业无人机解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种低空作业无人机，以解决上述背景技术中提出大体积的水箱与无人机拆装困难，影响作业效率的问题，本实用新型技术方案提供了显著不同于现有技术的解决方案。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种低空作业无人机，包括无人机本体，水箱位于无人机本体的下方，所述水箱的两侧均设置有支撑杆，两个支撑杆之间设置有用于固定水箱位置的定位机构，定位机构包括承重板和绑带，承重板位于水箱的下面，承重板与支撑杆通过螺钉连接，绑带与水箱的侧面贴合，绑带的两端分别与两个支撑杆连接，绑带与支撑杆通过金属卡扣连接，无人机本体的上方设置有用于驱动支撑杆旋转的驱动机构。

4、优选的，所述支撑杆与无人机本体之间设置有u型座，支撑杆与u型座转动连接，u型座固定在无人机本体的侧面，支撑杆的下端设置有延长杆，延长杆的两端均设置有滚轮。

5、优选的，所述驱动机构为电动伸缩杆和传动杆，电动伸缩杆固定在无人机本体的上面，传动杆的一端与电动伸缩杆内部的活塞杆连接，传动杆的另一端与支撑杆的上端转动连接。

6、优选的，所述无人机本体的上面设置有保护壳，电动伸缩杆位于保护壳的内部，传动杆穿过保护壳。

7、优选的，所述水箱固定在承重板的上面时，水箱的上面与无人机本体之间留有空隙。

8、优选的，所述无人机本体的侧方设置有螺旋桨，螺旋桨的下方设置有喷头，水箱与喷头通过水管连接。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过无人机本体携带水箱降落至移动式千斤顶上方，并解除绑带与支撑杆连接关系，电动伸缩杆再推动两个支撑杆向外旋转，至两个承重板离开水箱下方，使得水箱下降至移动式千斤顶上面，之后人员将满载的水箱放置在移动式千斤顶上，并再次将移动式千斤顶推动至无人机本体正下方，最后两个支撑杆向内旋转，至两个承重板回到水箱下方，并将绑带与支撑杆重新连接，即可再次进行环保降尘作业，提高了水箱与无人机拆装效率，降低了人员的劳动强度，提高了作业效率。

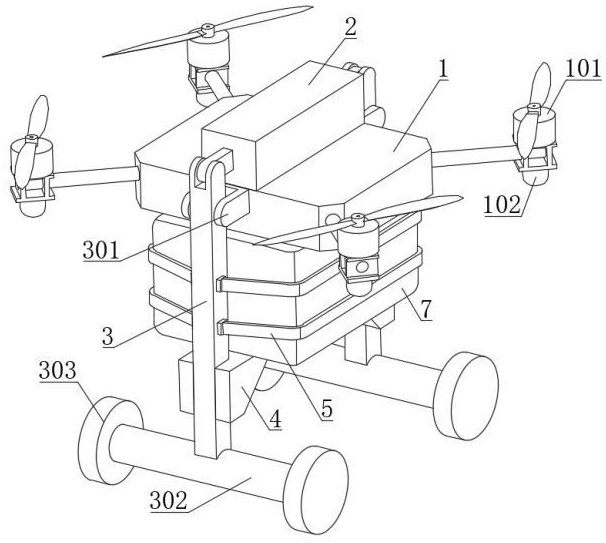

1.一种低空作业无人机，包括无人机本体（1），水箱（7）位于无人机本体（1）的下方，其特征在于：所述水箱（7）的两侧均设置有支撑杆（3），两个支撑杆（3）之间设置有用于固定水箱（7）位置的定位机构，定位机构包括承重板（4）和绑带（5），承重板（4）位于水箱（7）的下面，承重板（4）与支撑杆（3）通过螺钉连接，绑带（5）与水箱（7）的侧面贴合，绑带（5）的两端分别与两个支撑杆（3）连接，绑带（5）与支撑杆（3）通过金属卡扣连接，无人机本体（1）的上方设置有用于驱动支撑杆（3）旋转的驱动机构。

2.根据权利要求1所述的一种低空作业无人机，其特征在于：所述支撑杆（3）与无人机本体（1）之间设置有u型座（301），支撑杆（3）与u型座（301）转动连接，u型座（301）固定在无人机本体（1）的侧面，支撑杆（3）的下端设置有延长杆（302），延长杆（302）的两端均设置有滚轮（303）。

3.根据权利要求1所述的一种低空作业无人机，其特征在于：所述驱动机构为电动伸缩杆（6）和传动杆（601），电动伸缩杆（6）固定在无人机本体（1）的上面，传动杆（601）的一端与电动伸缩杆（6）内部的活塞杆连接，传动杆（601）的另一端与支撑杆（3）的上端转动连接。

4.根据权利要求1所述的一种低空作业无人机，其特征在于：所述无人机本体（1）的上面设置有保护壳（2），电动伸缩杆（6）位于保护壳（2）的内部，传动杆（601）穿过保护壳（2）。

5.根据权利要求1所述的一种低空作业无人机，其特征在于：所述水箱（7）固定在承重板（4）的上面时，水箱（7）的上面与无人机本体（1）之间留有空隙。

6.根据权利要求1所述的一种低空作业无人机，其特征在于：所述无人机本体（1）的侧方设置有螺旋桨（101），螺旋桨（101）的下方设置有喷头（102），水箱（7）与喷头（102）通过水管连接。
