一种便于维修的无人机起落架的制作方法

本技术属于无人机，尤其涉及一种便于维修的无人机起落架。

背景技术：

1、无人驾驶的机械简称无人机，是利用无线电遥控设备和自备的程序控制装置操纵的设备，为方便无人机的起飞和降落，需要在无人机上安装起落架，通过起落架可方便无人机的起飞，同时保障无人机降落时稳定性。

2、现市面上的无人机起落架在实际使用过程中存在以下问题：传统的无人机起落架在实际使用时，由于传统的无人机起落架为一体构成，为一个固定的整体，当起落架受损时，此时将需要对整个无人机起落架进行维修，从而导致维修不方便。

技术实现思路

1、本实用新型目的在于提供一种便于维修的无人机起落架，以解决背景技术中所提出的技术问题。

2、为实现上述目的，本实用新型的具体技术方案如下：一种便于维修的无人机起落架，包括安装架，所述安装架侧面设有支撑杆，所述支撑杆一端固定连接固定块，所述固定块侧面焊接固定板，所述安装架侧面焊接第一外螺纹杆，所述第一外螺纹杆贯穿固定板，所述第一外螺纹杆表面套接螺母，所述螺母一端贴合于固定板表面，所述支撑杆另一端设有底板，所述支撑杆表面焊接固定片，所述固定片表面开设定位孔，所述底板顶部固定连接内螺纹套，所述内螺纹套位于定位孔内部，所述内螺纹套内部套接第二外螺纹杆，所述第二外螺纹杆顶部焊接挡片，所述挡片底部贴合于固定片顶部。

3、优选的，所述安装架顶部开设第一卡槽，所述第一卡槽内部卡接卡板，所述卡板顶部粘接软垫，所述软垫底部贴合于安装架顶部。

4、优选的，所述底板底部开设第二卡槽，所述第二卡槽内部卡接卡条，所述卡条底部粘接防滑垫，所述防滑垫顶部贴合于底板底部，所述底板呈对称分布形式。

5、优选的，所述安装架内部开设凹槽，所述凹槽位于第一卡槽内部，所述凹槽内部粘接磁铁片，所述卡板材质为金属铁，所述卡板底部贴合于磁铁片顶部。

6、优选的，所述固定片顶部焊接固定杆，所述固定杆另一端焊接转板，所述固定片呈对称分布形式。

7、优选的，所述底板顶部焊接卡框，所述卡框呈对称分布形式，所述卡框内部卡接固定片。

8、本实用新型的一种便于维修的无人机起落架具有以下优点：该一种便于维修的无人机起落架，通过在安装架侧面设有支撑杆，同时在支撑杆一端固定连接固定块，并且在固定块侧面焊接固定板，为安装架侧面焊接第一外螺纹杆，该第一外螺纹杆贯穿固定板，并在第一外螺纹杆表面套接螺母，该螺母一端贴合于固定板表面，为支撑杆另一端设有底板，同时为支撑杆表面焊接固定片，该固定片表面开设定位孔，在底板顶部固定连接内螺纹套，该内螺纹套位于定位孔内部，并且在内螺纹套内部套接第二外螺纹杆，该第二外螺纹杆顶部焊接挡片，挡片底部贴合于固定片顶部，此时在需要为无人机起落架进行维修时，可通过拆卸螺母，从而达到拆卸安装架，通过拆卸第二外螺纹杆，从而达到拆卸底板，此时即可分别为安装架、支撑杆和底板都达到可拆卸的效果，之后在维修时，可针对于损坏的部位进行选择拆卸，并且对其进行维修，进而使得维修更加方便。

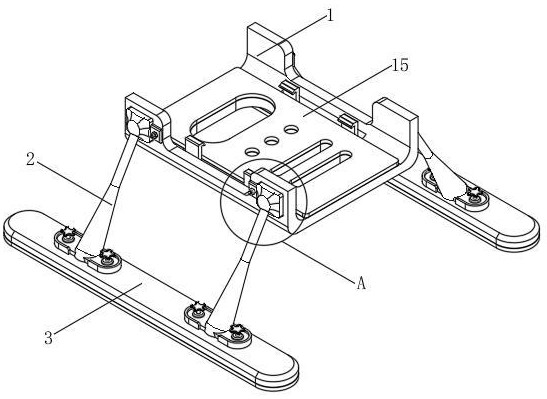

1.一种便于维修的无人机起落架，包括安装架（1），其特征在于：所述安装架（1）侧面设有支撑杆（2），所述支撑杆（2）一端固定连接固定块（4），所述固定块（4）侧面焊接固定板（5），所述安装架（1）侧面焊接第一外螺纹杆（6），所述第一外螺纹杆（6）贯穿固定板（5），所述第一外螺纹杆（6）表面套接螺母（7），所述螺母（7）一端贴合于固定板（5）表面，所述支撑杆（2）另一端设有底板（3），所述支撑杆（2）表面焊接固定片（9），所述固定片（9）表面开设定位孔（10），所述底板（3）顶部固定连接内螺纹套（8），所述内螺纹套（8）位于定位孔（10）内部，所述内螺纹套（8）内部套接第二外螺纹杆（11），所述第二外螺纹杆（11）顶部焊接挡片（12），所述挡片（12）底部贴合于固定片（9）顶部。

2.根据权利要求1所述的便于维修的无人机起落架，其特征在于：所述安装架（1）顶部开设第一卡槽（17），所述第一卡槽（17）内部卡接卡板（16），所述卡板（16）顶部粘接软垫（15），所述软垫（15）底部贴合于安装架（1）顶部。

3.根据权利要求1所述的便于维修的无人机起落架，其特征在于：所述底板（3）底部开设第二卡槽（20），所述第二卡槽（20）内部卡接卡条（21），所述卡条（21）底部粘接防滑垫（22），所述防滑垫（22）顶部贴合于底板（3）底部，所述底板（3）呈对称分布形式。

4.根据权利要求2所述的便于维修的无人机起落架，其特征在于：所述安装架（1）内部开设凹槽（18），所述凹槽（18）位于第一卡槽（17）内部，所述凹槽（18）内部粘接磁铁片（19），所述卡板（16）材质为金属铁，所述卡板（16）底部贴合于磁铁片（19）顶部。

5.根据权利要求1所述的便于维修的无人机起落架，其特征在于：所述固定片（9）顶部焊接固定杆（13），所述固定杆（13）另一端焊接转板（14），所述固定片（9）呈对称分布形式。

6.根据权利要求1所述的便于维修的无人机起落架，其特征在于：所述底板（3）顶部焊接卡框（23），所述卡框（23）呈对称分布形式，所述卡框（23）内部卡接固定片（9）。
