载人平台及装载机的制作方法

本技术涉及空港地面设备，具体是指一种载人平台及装载机。

背景技术：

1、集装货物装载机广泛用于各大机场，现有的装载机一般包括底盘、整车plc控制器、锂电池动力装置和行驶电机，整车plc控制器用于控制电动式机场集装货物装载机工作，底盘上连接有前桥和传送平台，传送平台包括主平台和桥平台，主平台设有传送电机、链条、传送滚轮和电机控制器，桥平台设有传送电机、链条、传送滚轮和电机控制器，主平台与桥平台对接完成货物输送，现有装载机的不足：

2、一是现有的装载机在主平台一侧设有操作台，操作台的门锁结构一般采用滑块式门栓或者弹簧插销式，在传输货物作业过程中容易误碰而打开，安全隐患大；二是是现有的装载机在使用时，一般是操作人员通过升降梯到达主平台，升降梯通常垂直设置，比较陡峭，对操作人员心理有压力，爬行不安全。

技术实现思路

1、本实用新型的目的是为了解决现有技术不足，提供一种结构巧妙、门锁有感应、锁紧防脱、设有载人空间、安全性高的载人平台及装载机。

2、为实现上述目的，本实用新型所采用的技术方案是：

3、一种载人平台，包括平台框架和平台门，所述平台门一端与平台框架1铰接，另一端经弹簧插销、插槽与平台框架限位连接，其特征在于：所述平台门与平台框架之间设有门锁感应防脱机构，所述门锁感应防脱机构包括感应开关、电磁铁、感应板、磁吸板，所述载人平台上设有感应开关和电磁铁，所述平台门上设有感应板和磁吸板，所述感应开关与感应板相配合设置，所述磁吸板与电磁铁相配合设置，所述感应开关和电磁铁分别与载人平台固定连接，所述电磁铁经导线与电源连接，所述感应板和磁吸板分别与平台门固定连接，以利于当弹簧插销插入插槽内时，感应开关感应到感应板，确保弹簧插销与插槽配合插接，以此同时，将电磁体通电，吸附磁吸板，实现平台门与平台框架的固定，防止平台门误打开。

4、本实用新型所述感应开关为限位开关，以通过限位开关平台门的弹簧插销插入平台框架的插槽内感应到感应板，确保平台门锁定状态。

5、本实用新型所述磁吸板中间设有连接孔，所述磁吸板经连接件穿过连接孔与平台门活动连接，以方便电磁铁吸附磁吸板时，磁吸板可随着磁场调整靠近电磁铁，实现快速吸附固定。

6、一种装载机，包括汽车底盘、车载控制系统和主平台，其特征在于：所述主平台一侧设有上述所述的载人平台，所述平台框架与主平台固定连接，以方便操作人员进入载人平台后，载人平台随着主平台升降，操作人员无需爬梯即可通过主平台到达桥平台，安全性高。

7、本实用新型所述平台框架内设有控制盒，所述控制盒与平台框架固定连接，所述控制盒内设有控制器，所述控制盒上间隔设置有主平台第一控制开关和主平台第二控制开关，主平台第一控制开关和主平台第二控制开关同时启动用于控制主平台的升降，主平台第一控制开关、主平台第二控制开关、感应开关、电磁铁均与控制器连接，所述控制器与车载控制系统连接，以通过设置两个平台控制开关，同时开启主平台第一控制开关和主平台第二控制开关才能控制主平台升降，避免操作人员在操作过程中误碰一个平台控制开关而导致平台升降的现象。

8、本实用新型所述控制盒上固定设有电磁铁控制开关，所述电磁铁控制开关与控制器连接，以通过电磁铁控制开关来控制电磁铁的通断电。

9、本实用新型所述控制盒上设有紧急停止开关，所述紧急停止开关与控制器连接，以当出现特殊情况时，按下紧急停止开关，可使得装载机停止一切动作。

10、本实用新型由于采用上述结构，具有结构巧妙、门锁有感应、锁紧防脱、设有载人空间、安全性高等优点。

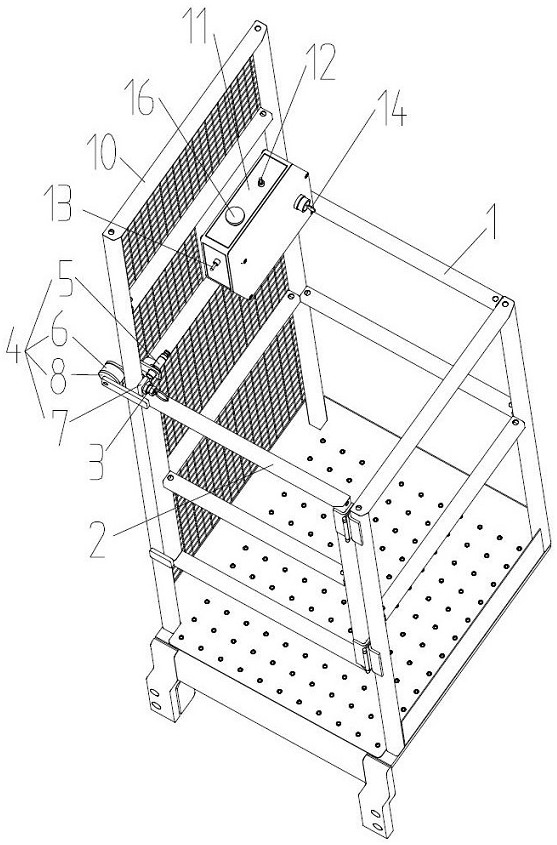

1.一种载人平台（10），包括平台框架（1）和平台门（2），其特征在于：所述平台门（2）与平台框架（1）之间设有门锁感应防脱机构（4），所述门锁感应防脱机构（4）包括感应开关（5）、电磁铁（6）、感应板（7）、磁吸板（8），所述平台框架（1）上设有感应开关（5）和电磁铁（6），所述平台门（2）上设有感应板（7）和磁吸板（8），所述感应开关（5）与感应板（7）相配合设置，所述磁吸板（8）与电磁铁（6）相配合设置，所述感应开关（5）和电磁铁（6）分别与平台框架（1）固定连接，所述感应板（7）和磁吸板（8）分别与平台门（2）固定连接。

2.根据权利要求1所述的一种载人平台，其特征在于：所述感应开关（5）为限位开关。

3.根据权利要求1或2所述的一种载人平台，其特征在于：所述磁吸板（8）中间设有连接孔（15），所述磁吸板（8）经连接件穿过连接孔（15）与平台门（2）活动连接。

4.一种装载机，包括汽车底盘（17）、车载控制系统和主平台（9），其特征在于：所述主平台（9）一侧设有上述权利要求1或2或3所述的载人平台（10），所述平台框架（1）与主平台（9）固定连接。

5.根据权利要求4所述的一种装载机，其特征在于：所述平台框架（1）内设有控制盒（11），所述控制盒（11）与平台框架（1）固定连接，所述控制盒（11）内设有控制器，所述控制盒（11）上间隔设置有主平台第一控制开关（12）和主平台第二控制开关（13），主平台第一控制开关（12）和主平台第二控制开关（13）同时启动用于控制主平台（9）的升降，主平台第一控制开关（12）、主平台第二控制开关（13）、感应开关（5）、电磁铁（6）均与控制器连接，所述控制器与车载控制系统连接。

6.根据权利要求5所述的一种装载机，其特征在于：所述控制盒（11）上固定设有电磁铁控制开关（14），所述电磁铁控制开关（14）与控制器连接。

7.根据权利要求5或6所述的一种装载机，其特征在于：所述控制盒（11）上设有紧急停止开关（16），所述紧急停止开关（16）与控制器连接。
