一种新型河道生态护岸防护装置的制作方法

本技术属于河道生态保护，具体是一种新型河道生态护岸防护装置。

背景技术：

1、河道生态是指以河流（包括干流、支流、河漫滩、河岸带等）为核心的生态系统，由水文过程、水生生物、河岸植被、地形地貌等要素相互作用形成，具有完整性、动态性和关联性特征。

2、然而在实施相关技术中发现上述存在以下问题：

3、现有技术在河道生态护岸防护装置，许多采用的立杆材料强度与抗腐蚀性欠佳，在河道潮湿环境中易受损，导致结构稳定性降低，使用寿命短，难以长期保障护岸安全，而且，常见护岸装置缺乏类似橡胶缓冲层的有效缓冲结构，无法充分抵御水流、船只冲击，岸体受损风险高。

4、其次，现有技术的河道生态护岸防护装置，拼接连接方式复杂，安装与拆卸不便，拼接稳定性弱，安装时难以根据实际情况微调角度，在面对复杂岸体状况时灵活性不足，难以高效完成拼接工作，影响整体防护效果。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型提供了一种新型河道生态护岸防护装置，具有结构稳固耐用、安装灵活高效的优点。本实用新型通过采用高强度防腐钢材制作立杆，搭配岸体接触板外的橡胶缓冲层，解决了现有装置立杆易受损、使用寿命短且岸体易受冲击损伤的问题；通过拼接安装板的t形滑动条与t形滑动槽配合，结合对接加强柱与对接加强槽的设计，解决了现有技术拼接不便、稳定性差且角度微调困难的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型河道生态护岸防护装置，包括四个采用高强度防腐钢材制成的立杆，两个等高的所述立杆的上端共同设有横向支撑板，所述横向支撑板的上端两侧和靠下侧的两个立杆下端均设有固定环，所述横向支撑板的一端固定设有岸体接触板，岸体接触板的外表面覆盖有5-8mm厚的橡胶缓冲层，所述岸体接触板的靠内一端两侧均设有拼接安装板，位于所述岸体接触板一端上侧的拼接安装板的上端固定设有多个对接加强柱，位于所述岸体接触板一端下侧的拼接安装板的下端开设有多个配合对接加强柱使用的对接加强槽，对接加强槽的深度比对接加强柱的长度长2-3cm。

3、优选地，所述横向支撑板的外表面两侧均开设有弧形调节槽，所述弧形调节槽内插设有角度适配弧形块，所述角度适配弧形块的靠内一端开设有配合立杆使用的杆连接槽，所述杆连接槽的内壁固定设有半圈卡接环，半圈卡接环采用弹性合金材料制成，且立杆的外表面上侧开设有配合半圈卡接环使用的环形卡槽。

4、优选地，靠下侧的两个所述固定环的下端固定设有河底承载盘，河底承载盘的底部设有呈放射状分布的防滑凸棱，且河底承载盘的上端两侧均开设有贯穿式的固定螺栓孔。

5、优选地，所述固定环与对应的立杆通过螺栓配合连接。

6、优选地，所述拼接安装板的一端固定设有t形滑动条，所述岸体接触板的靠内一端两侧均开设有配合t形滑动条使用的t形滑动槽。

7、优选地，位于其中一个所述拼接安装板上的对接加强柱设有五个，且五个对接加强柱呈等间距分布。

8、优选地，所述横向支撑板的下端两侧均开设有螺栓穿通槽，且螺栓穿通槽与对应的弧形调节槽相连通。

9、优选地，所述角度适配弧形块的外表面两侧均固定设有弧形块固定座，且两个弧形块固定座均与对应的横向支撑板通过螺栓配合连接。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型通过采用高强度防腐钢材制作立杆，显著提升装置的整体结构强度和抗腐蚀能力，延长使用寿命，适应河道潮湿的环境；岸体接触板外覆盖的橡胶缓冲层能有效缓冲水流、船只等对护岸的冲击力，减少岸体损伤。

12、2、本实用新型的拼接安装板通过t形滑动条与t形滑动槽连接，结合对接加强柱与对接加强槽的配合，不仅便于快速安装和拆卸，还能增强相邻装置拼接的稳定性，同时预留的长度差为安装时的角度微调提供空间，提升拼接灵活性。

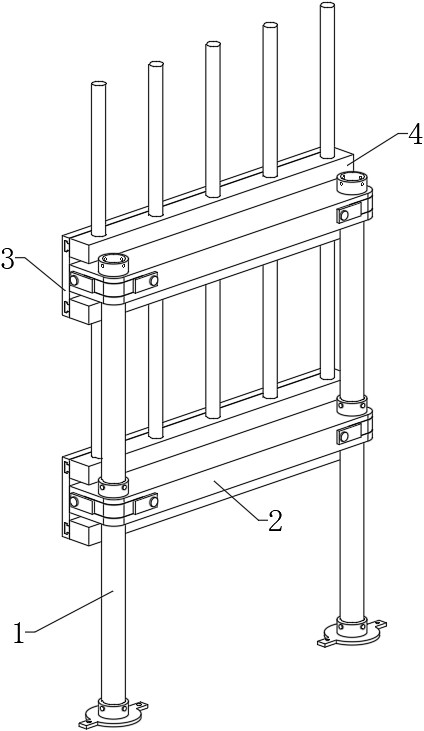

1.一种新型河道生态护岸防护装置，包括四个采用高强度防腐钢材制成的立杆（1），其特征在于：两个等高的所述立杆（1）的上端共同设有横向支撑板（2），所述横向支撑板（2）的上端两侧和靠下侧的两个立杆（1）下端均设有固定环（11），所述横向支撑板（2）的一端固定设有岸体接触板（3），岸体接触板（3）的外表面覆盖有5-8mm厚的橡胶缓冲层，所述岸体接触板（3）的靠内一端两侧均设有拼接安装板（4），位于所述岸体接触板（3）一端上侧的拼接安装板（4）的上端固定设有多个对接加强柱（41），位于所述岸体接触板（3）一端下侧的拼接安装板（4）的下端开设有多个配合对接加强柱（41）使用的对接加强槽（42），对接加强槽（42）的深度比对接加强柱（41）的长度长2-3cm。

2.根据权利要求1所述的一种新型河道生态护岸防护装置，其特征在于：所述横向支撑板（2）的外表面两侧均开设有弧形调节槽（23），所述弧形调节槽（23）内插设有角度适配弧形块（22），所述角度适配弧形块（22）的靠内一端开设有配合立杆（1）使用的杆连接槽（24），所述杆连接槽（24）的内壁固定设有半圈卡接环（25），半圈卡接环（25）采用弹性合金材料制成，且立杆（1）的外表面上侧开设有配合半圈卡接环（25）使用的环形卡槽（26）。

3.根据权利要求1所述的一种新型河道生态护岸防护装置，其特征在于：靠下侧的两个所述固定环（11）的下端固定设有河底承载盘（12），河底承载盘（12）的底部设有呈放射状分布的防滑凸棱，且河底承载盘（12）的上端两侧均开设有贯穿式的固定螺栓孔。

4.根据权利要求1所述的一种新型河道生态护岸防护装置，其特征在于：所述固定环（11）与对应的立杆（1）通过螺栓配合连接。

5.根据权利要求1所述的一种新型河道生态护岸防护装置，其特征在于：所述拼接安装板（4）的一端固定设有t形滑动条（43），所述岸体接触板（3）的靠内一端两侧均开设有配合t形滑动条（43）使用的t形滑动槽（44）。

6.根据权利要求1所述的一种新型河道生态护岸防护装置，其特征在于：位于其中一个所述拼接安装板（4）上的对接加强柱（41）设有五个，且五个对接加强柱（41）呈等间距分布。

7.根据权利要求2所述的一种新型河道生态护岸防护装置，其特征在于：所述横向支撑板（2）的下端两侧均开设有螺栓穿通槽（21），且螺栓穿通槽（21）与对应的弧形调节槽（23）相连通。

8.根据权利要求2所述的一种新型河道生态护岸防护装置，其特征在于：所述角度适配弧形块（22）的外表面两侧均固定设有弧形块固定座（27），且两个弧形块固定座（27）均与对应的横向支撑板（2）通过螺栓配合连接。
