一种桥梁承台与桩基连接结构的制作方法

本技术属于桥梁钢结构施工，特别是涉及一种桥梁承台与桩基连接结构。

背景技术：

1、承台是连接桩基与桥墩的混凝土平台状构件，承担荷载传递与增强桩基整体稳定性的作用，桩基是深入地基的柱状承重构件，通过与地基的摩擦力或端承力将桥梁荷载传递至深层稳定土层，二者共同构成桥梁下部结构的核心基础体系。

2、在桥梁工程中，承台与桩基的连接是下部结构受力传递的关键环节，需有效承接上部荷载并将其稳定传递至地基，承台与桩基的连接性能直接关乎桥梁整体承载能力、抗变形能力及长期服役稳定性，因而需要设计一种桥梁承台与桩基连接结构，对承台与桩基之间进行加固连接，提升桥梁承载与抗变形能力，增强下部结构受力可靠性，保障桥梁长期服役稳定，降低维护成本，为桥梁安全、耐久、持续运营筑牢关键支撑。

技术实现思路

1、本实用新型的目的是提供一种桥梁承台与桩基连接结构，具有提升桥梁承载与抗变形能力，增强下部结构受力可靠性，保障桥梁长期服役稳定，降低维护成本，为桥梁安全、耐久、持续运营筑牢关键支撑的优点，以解决上述背景技术问题。

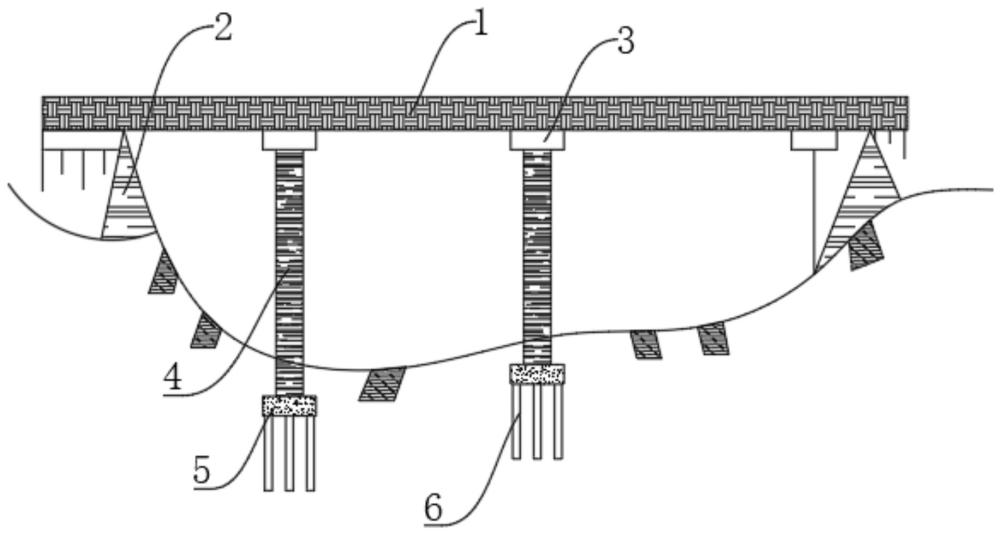

2、本实用新型解决上述技术问题的技术方案如下：一种桥梁承台与桩基连接结构，其包括设置在路面底部两个对称的桥台，所述路面的底部通过支座固定连接有两个对称的盖梁，两个所述盖梁的底部均设置有承台，所述承台的底部固定连接有桩基，所述桩基植入水底部的土壤内腔，所述承台的内腔设置有多个支撑筋，位于后侧四个所述支撑筋的表面固定连接有多个第一水平箍筋，位于前侧四个所述支撑筋的表面固定连接有第二水平箍筋，多个所述支撑筋的底部固定连接有两个对称的下钢网，多个所述支撑筋的顶部固定连接有两个对称的上钢网。

3、优选的，两个所述盖梁的底部均安装有桥墩，所述桥墩的底部与承台的顶部固定连接。

4、优选的，位于中部四个所述支撑筋的表面固定连接有多个拉结筋，所述拉结筋位于第一水平箍筋和第二水平箍筋的上方。

5、优选的，两个所述下钢网的顶部均固定连接有多个加固筋，多个所述加固筋的顶部与上钢网的底部固定连接。

6、优选的，所述拉结筋的内腔设置有斜撑筋一，所述斜撑筋一的顶部设置有斜撑筋二，所述斜撑筋一与斜撑筋二的两端与中部支撑筋固定连接。

7、本实用新型的有益效果是：

8、1、本实用新型通过盖梁、桥墩、承台和桩基的配合使用，对路面起到了支撑基础，通过支撑筋、第一水平箍筋和上钢网的配合使用，对承台的内部进行加固，保证了承台与底部桩基连接更加牢固，即可达到提升桥梁承载与抗变形能力，增强下部结构受力可靠性，保障桥梁长期服役稳定，降低维护成本，为桥梁安全、耐久、持续运营筑牢关键支撑的目的；

9、2、本实用新型通过拉结筋的设置，拉结筋可以增强第一水平箍筋和第二水平箍筋之间连接整体性与协同受力能力，传递拉力、限制第一水平箍筋和第二水平箍筋相对位移，提升承台在桩基顶部抗裂的性能，减少承台裂缝产生，稳固承台受力体系；

10、3、本实用新型通过加固筋的设置，加固筋对斜撑筋二和上钢网之间起到了支撑的作用，保证了上钢网在下钢网的顶部不会发生下沉的现象，提高了上钢网在承台内腔的稳定性。

1.一种桥梁承台与桩基连接结构，其特征在于，包括设置在路面（1）底部两个对称的桥台（2），所述路面（1）的底部通过支座固定连接有两个对称的盖梁（3），两个所述盖梁（3）的底部均设置有承台（5），所述承台（5）的底部固定连接有桩基（6），所述桩基（6）植入水底部的土壤内腔，所述承台（5）的内腔设置有多个支撑筋（7），位于后侧四个所述支撑筋（7）的表面固定连接有多个第一水平箍筋（8），位于前侧四个所述支撑筋（7）的表面固定连接有第二水平箍筋（9），多个所述支撑筋（7）的底部固定连接有两个对称的下钢网（11），多个所述支撑筋（7）的顶部固定连接有两个对称的上钢网（15）。

2.根据权利要求1所述的一种桥梁承台与桩基连接结构，其特征在于，两个所述盖梁（3）的底部均安装有桥墩（4），所述桥墩（4）的底部与承台（5）的顶部固定连接。

3.根据权利要求2所述的一种桥梁承台与桩基连接结构，其特征在于，位于中部四个所述支撑筋（7）的表面固定连接有多个拉结筋（10），所述拉结筋（10）位于第一水平箍筋（8）和第二水平箍筋（9）的上方。

4.根据权利要求3所述的一种桥梁承台与桩基连接结构，其特征在于，两个所述下钢网（11）的顶部均固定连接有多个加固筋（12），多个所述加固筋（12）的顶部与上钢网（15）的底部固定连接。

5.根据权利要求4所述的一种桥梁承台与桩基连接结构，其特征在于，所述拉结筋（10）的内腔设置有斜撑筋一（13），所述斜撑筋一（13）的顶部设置有斜撑筋二（14），所述斜撑筋一（13）与斜撑筋二（14）的两端与中部支撑筋（7）固定连接。
