一种关于基坑支护工程的顶撑安全装置的制作方法

本技术属于顶撑安全装置，具体涉及一种关于基坑支护工程的顶撑安全装置。

背景技术：

1、随着城市化进程的加速，地下空间开发(如地铁、地下管廊、高层建筑深基坑等)规模不断扩大，基坑工程呈现“深度大、地质复杂、周边环境敏感”的特点。基坑支护作为保障施工安全与周边结构稳定的核心环节，其顶撑系统的可靠性直接关系到工程安全。

2、当前传统顶撑装置存在明显问题，顶撑力方向易偏移，因支撑柱与底座定位精度不足，导致轴向力传递偏离设计路径，引发局部应力集中。

技术实现思路

1、本实用新型的目的在于提供一种关于基坑支护工程的顶撑安全装置，旨在解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种关于基坑支护工程的顶撑安全装置，包括，

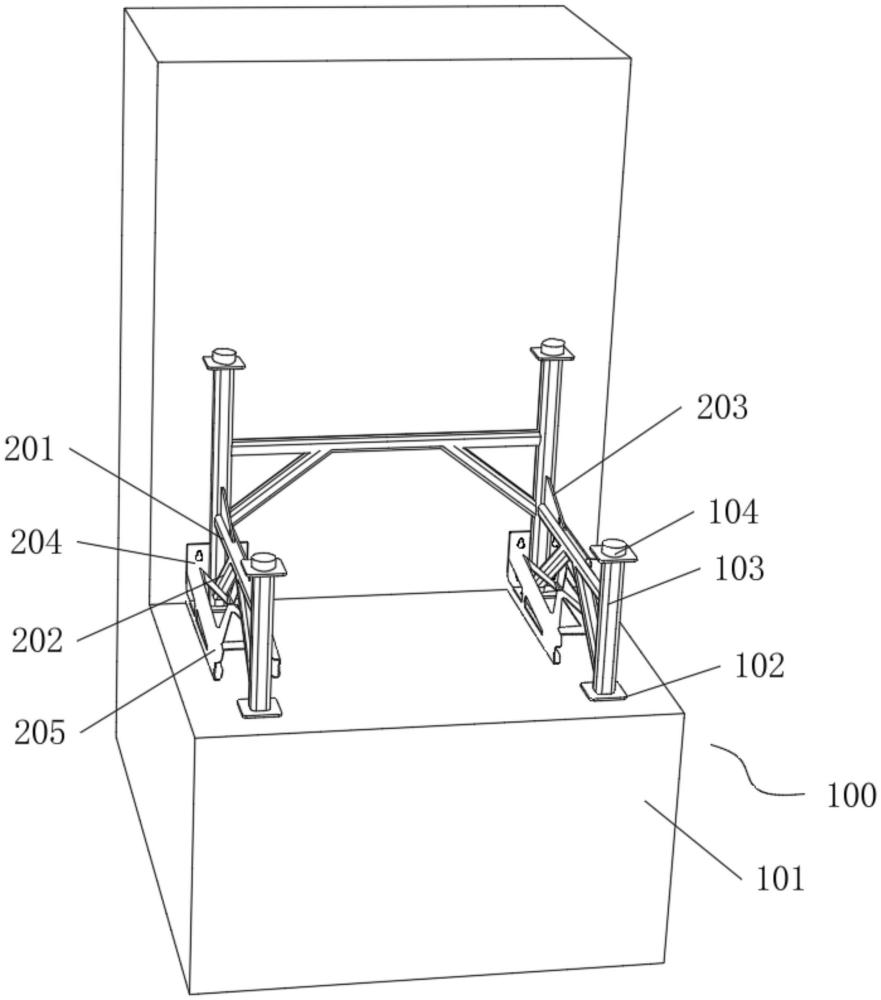

4、所述支撑组件，包括墙面、固定连接在所述墙面侧壁的底座、固定连接在所述底座侧壁的支撑柱，以及适配安装在所述支撑柱端部的卡块；

5、调节组件，包括固定连接在所述支撑柱侧壁的横梁、固定安装在所述横梁与支撑柱侧壁的加固柱、固定连接在所述支撑柱侧壁的加固板、固定安装在所述墙面侧壁的安装板，以及固定连接在所述安装板侧壁的辅助支架。

6、作为本实用新型一种优选的方案，所述底座侧壁设置有与所述支撑柱适配使用的安装的定位孔，且所述支撑柱设置有倒角边。

7、作为本实用新型一种优选的方案，所述加固柱对称安装于横梁两侧，且所述横梁侧壁均匀布有与所述加固柱配合使用的安装孔。

8、作为本实用新型一种优选的方案，所述底座设置有倒角边，且所述底座侧壁设置有辅助安装槽。

9、作为本实用新型一种优选的方案，所述加固板对称设置在横梁侧壁，且所述加固板侧壁设置有辅助定位孔。

10、作为本实用新型一种优选的方案，所述安装板设置有与所述辅助支架配合使用的卡槽，且所述辅助支架侧壁设置有加固横梁。

11、作为本实用新型一种优选的方案，所述辅助支架设置在所述支撑柱内部，且所述辅助支架上端设置有加固交叉板。

12、与现有技术相比，本实用新型的有益效果是：支撑组件中底座的定位孔与支撑柱精准适配，配合两者的倒角边设计，实现顶撑力精准传递并分散应力，降低局部过载风险；调节组件中横梁的安装孔与加固柱的角度可调设计、辅助支架与安装板的卡槽式连接，大幅提升装置对不同基坑工况的适配性；同时，加固柱的对称三角形支撑、加固板的辅助定位孔强化及辅助支架的内部框架结构，形成多重加固体系，显著提升整体稳定性；底座的辅助安装槽与各组件的标准化连接结构，简化安装流程、降低施工成本；且装置通过模块化设计适配多种地质与深度的基坑工程，在保障安全的同时避免材料浪费。

1.一种关于基坑支护工程的顶撑安全装置，其特征在于：包括，

2.根据权利要求1所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述底座(102)侧壁设置有与所述支撑柱(103)适配使用的安装的定位孔，且所述支撑柱(103)设置有倒角边。

3.根据权利要求2所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述加固柱(202)对称安装于横梁(201)两侧，且所述横梁(201)侧壁均匀布有与所述加固柱(202)配合使用的安装孔。

4.根据权利要求3所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述底座(102)设置有倒角边，且所述底座(102)侧壁设置有辅助安装槽。

5.根据权利要求4所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述加固板(203)对称设置在横梁(201)侧壁，且所述加固板(203)侧壁设置有辅助定位孔。

6.根据权利要求5所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述安装板(204)设置有与所述辅助支架(205)配合使用的卡槽，且所述辅助支架(205)侧壁设置有加固横梁。

7.根据权利要求6所述的一种关于基坑支护工程的顶撑安全装置，其特征在于：所述辅助支架(205)设置在所述支撑柱(103)内部，且所述辅助支架(205)上端设置有加固交叉板。
