雨污截流集成泵站的制作方法

本技术涉及雨污截流处理，尤其涉及一种雨污截流集成泵站。

背景技术：

1、在降雨初期雨水会溶解空气中的汽车尾气和工业废气，还会冲刷沥青路面等，导致雨水中含有大量的污染物质，这种污染程度较高的雨水如果直接排入河流中将会造成严重环境污染，因此需要使用截流泵站将污染过的雨水进行弃流处理。

2、公告号为cn216586904 u公开了一体化智能截流井，其所述筒体呈圆柱状竖置在地下，筒体左侧面中部设置有进水口，筒体右侧面中部设置有出水口，进水口和出水口高度相同，筒体右侧面上部设置有高排污口，所述筒体后侧面设置有低排污口，低排污口高度低于进水口，所述进水口通向筒体内部的提篮格栅，提篮格栅顶部固定有链条，链条通向筒体顶部，所述出水口通向筒体内部竖置的弃流闸门，弃流闸门顶部连接液压驱动装置，弃流闸门可上下移动而将出水口开启或关闭。但是对于整体的智能截流井来说，弃流闸门的启闭直接通过内置在筒体中的液压驱动装置来进行驱动，经实际研究发现液压驱动装置内置在筒体内，对于其综合性能要求较高才能降低长期受到雨污侵蚀带来的损伤，并且及时是采用性能较好的液压驱动装置来说，长期受到雨污的侵蚀依然会缩短其整体的使用寿命。基于此情况，可选将液压驱动装置设置在筒体外侧，但是却又会带来可能出现误碰撞的问题，同样可能缩短其使用寿命。

3、因此，对于如何延长与弃流闸门配合的驱动装置的使用寿命的问题来说，还需进一步优化要雨污截流集成泵的结构。

技术实现思路

1、本实用新型的目的是提供一种雨污截流集成泵站，以解决延长其采用的控制内部闸门启闭的驱动装置的使用寿命的技术问题。

2、本实用新型的雨污截流集成泵站是这样实现的：

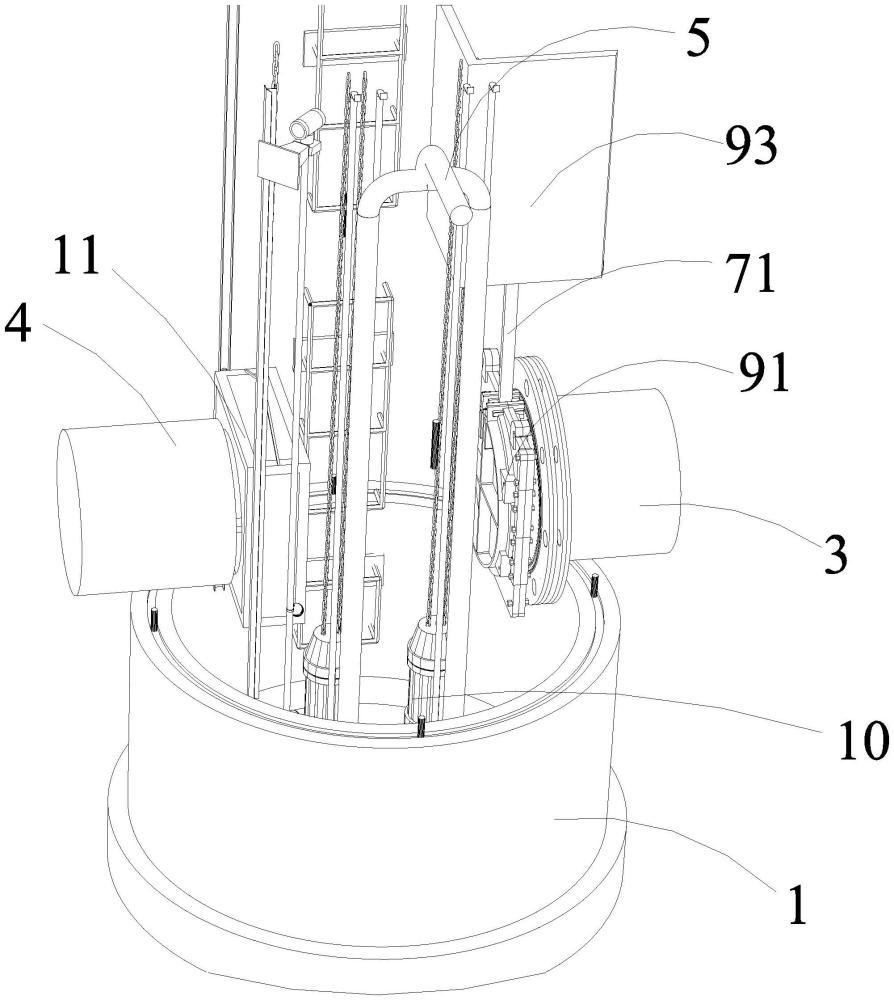

3、一种雨污截流集成泵站，包括：

4、井主体，其包括形成有中空腔体的井主体和用于盖合在井主体上端部的井盖；所述井主体的侧壁上分别设有与中空腔体相连通的进液口、排液口和排污口；

5、排液组件，其包括部分贯穿排液口后插入至中空腔体中的排液管和配置在排液管内置于中空腔体中的开口端处的闸门；所述闸门还连接有用于驱动该闸门对排液管的开口端进行开闭操作的启闭机；所述中空腔体内部设有用于容纳启闭机的固定仓；所述固定仓朝向井盖的端面为敞开口，所述井盖适于覆盖在该敞开口上。

6、在本实用新型可选的实施情况下，所述井盖上还设有用于对应固定仓顶部的敞开口的适于被单独打开的检修门。

7、在本实用新型可选的实施情况下，所述固定仓与井主体一体加工成型。

8、在本实用新型可选的实施情况下，所述井主体组装固定在井主体的中空腔体中。

9、在本实用新型可选的实施情况下，所述固定仓包括用于围合形成用于收容启闭机的腔体的环形侧壁，以及设于环形侧壁底部的底板；其中

10、所述环形侧壁与中空腔体的内腔壁相连。

11、在本实用新型可选的实施情况下，所述启闭机采用螺杆启闭机，以及所述底板上设有适于螺杆启闭机的螺杆部分穿过的通孔；以及

12、所述通孔内嵌设有用于与螺杆启闭机的螺杆滑动配合的滑套。

13、在本实用新型可选的实施情况下，所述排液管插入至中空腔体中的部位的外层还套设有适于紧固相连的双层法兰；其中一层法兰浇筑固定在中空腔体的内腔壁上，且另一层法兰上固定有用于与闸门滑动配合的门套。

14、在本实用新型可选的实施情况下，所述门套包括对称设置的且沿着闸门升降运动方向分布的一对与闸门滑动配合的导轨，以及同时与一对导轨相连的适于与闸板密封配合的环形连接部。

15、在本实用新型可选的实施情况下，所述雨污截流集成泵站还包括进液组件，其包括部分贯穿进液口后插入至中空腔体中的进液管和配置在进液管内置于中空腔体中的开口端处的提篮格栅；以及

16、所述中空腔体内还设有与所述排污口相连的至少一根排污管，且在所述中空腔体内还设有与每根所述排污管一对一配合的排污泵。

17、在本实用新型可选的实施情况下，所述进液管和排液管位于井主体的一对相对置的侧壁面上；

18、所述进液管和排液管的口径相同；或者所述排液管的口径大于进液管的口径。

19、采用了上述技术方案，本实用新型具有以下的有益效果：本实用新型的雨污截流集成泵站，通过在井主体内部的中空腔体中设计的用于容纳启闭机的固定仓，一方面可以起到对于启闭机与井主体内部的雨污的隔离效果，避免雨污对于启闭机的侵蚀问题，另一方面可以通过直接进出固定仓来对启闭机进行检修，由此避免井主体整体深度大检修不便的问题。再者，通过将固定仓朝向井盖的端面设计为敞开口，且通过井盖来覆盖在该敞开口上，这样可以直接利用井盖来实现对于固定仓的顶部敞开口的盖合效果。在此基础上，通过在井盖上还设有的用于对应固定仓顶部的敞开口的适于被单独打开的检修门，由此可以进一步提高对于启闭机检修操作的便捷性和高效性，当需要对启闭机进行检修时就不需要每次都打开重量较大的井盖，因此，使用过程更加灵活顺畅。

1.一种雨污截流集成泵站，其特征在于，包括：

2.根据权利要求1所述的雨污截流集成泵站，其特征在于，所述井盖上还设有用于对应固定仓顶部的敞开口的适于被单独打开的检修门。

3.根据权利要求1所述的雨污截流集成泵站，其特征在于，所述固定仓与井主体一体加工成型。

4.根据权利要求1所述的雨污截流集成泵站，其特征在于，所述井主体组装固定在井主体的中空腔体中。

5.根据权利要求1～4任一项所述的雨污截流集成泵站，其特征在于，所述固定仓包括用于围合形成用于收容启闭机的腔体的环形侧壁，以及设于环形侧壁底部的底板；其中

6.根据权利要求5所述的雨污截流集成泵站，其特征在于，所述启闭机采用螺杆启闭机，以及所述底板上设有适于螺杆启闭机的螺杆部分穿过的通孔；以及

7.根据权利要求1所述的雨污截流集成泵站，其特征在于，所述排液管插入至中空腔体中的部位的外层还套设有适于紧固相连的双层法兰；其中一层法兰浇筑固定在中空腔体的内腔壁上，且另一层法兰上固定有用于与闸门滑动配合的门套。

8.根据权利要求7所述的雨污截流集成泵站，其特征在于，所述门套包括对称设置的且沿着闸门升降运动方向分布的一对与闸门滑动配合的导轨，以及同时与一对导轨相连的适于与闸板密封配合的环形连接部。

9.根据权利要求1所述的雨污截流集成泵站，其特征在于，所述雨污截流集成泵站还包括进液组件，其包括部分贯穿进液口后插入至中空腔体中的进液管和配置在进液管内置于中空腔体中的开口端处的提篮格栅；以及

10.根据权利要求9所述的雨污截流集成泵站，其特征在于，所述进液管和排液管位于井主体的一对相对置的侧壁面上；
