后浇带钢筋优化免支撑吊模施工方法与流程

本发明涉及吊模施工，特别是后浇带钢筋优化免支撑吊模施工方法。

背景技术：

1、随着经济快速发展，建筑施工项目规模日益增长，目前项目中超大超长地库越来越多。从地下室结构阶段开始，结构施工过程中存在大量的后浇带，其中伸缩后浇带在两侧混凝土浇筑后一两个月即可封闭，而沉降后浇带则要等主楼结顶沉降稳定后方可浇筑，其周期甚至可长达几年。

2、现有的后浇带部位大量的支撑不仅影响了其下部工序穿插、现场安全文明施工，并且需投入大量的费用用于回顶作业，包括钢管支撑等钢管材料的材料租赁费及相应支撑架搭设、拆除的人工费等。

技术实现思路

1、为了解决上述技术问题，本发明提出了后浇带钢筋优化免支撑吊模施工方法，通过对后浇带两侧结构的钢筋加强，取消了后浇带回顶的独立支撑，确保了结构在后浇带封闭前满足安全要求；后浇带封闭期间，采用免回顶吊支模工艺，节省了后浇带部位支撑架搭设、拆除的人工费，以及材料租赁费，极大节约了工程成本。

2、实现本发明目的的技术解决方案为：后浇带钢筋优化免支撑吊模施工，包括混凝土主体，所述混凝土主体的底部设有混凝土梁，所述混凝土主体和混凝土梁上共同设有后浇带，还包括：

3、吊模机构，所述吊模机构位于混凝土主体上；

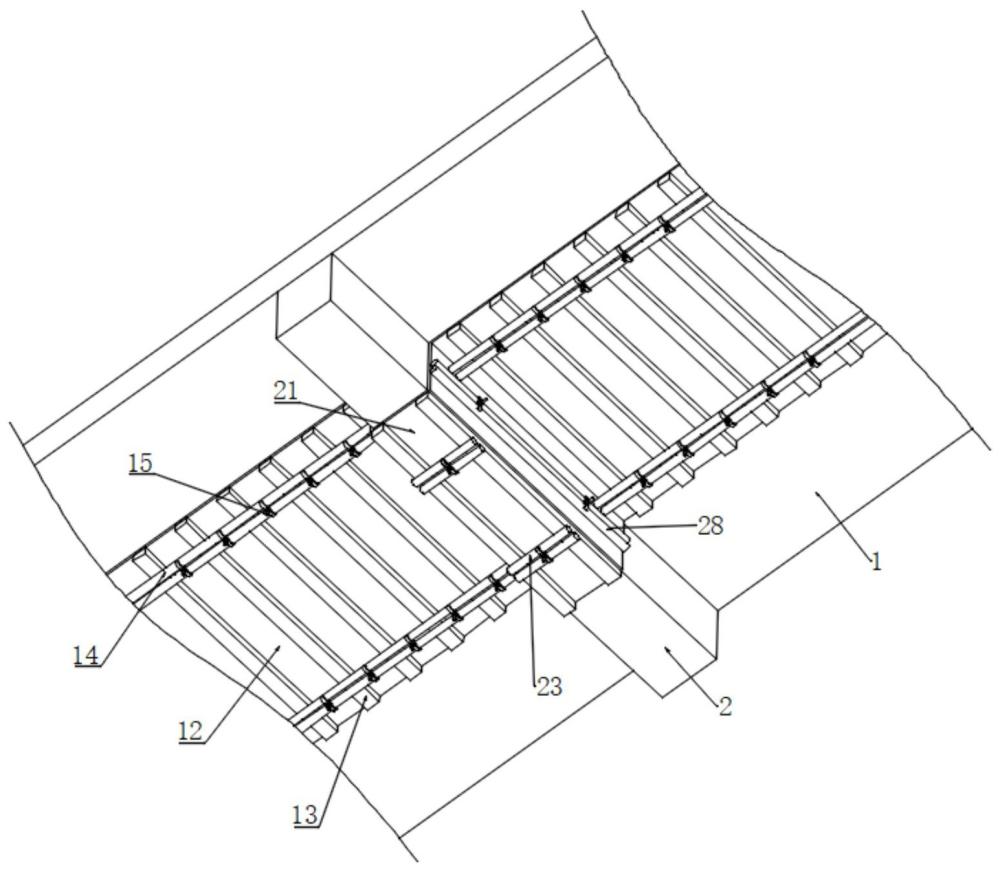

4、所述吊模机构包括多个预埋在混凝土主体上的预埋螺杆，多个预埋螺杆分成两列位于后浇带的两侧，混凝土主体的底部均贴合有模板一，模板一位于后浇带的正下方，每个预埋螺杆的底端贯穿模板一并套设有第一山型卡，模板一的底部均贴合有多个方木一，多个方木一的底部均贴合有两组第一钢管，两组第一钢管分别与两列第一山型卡相接触，每个预埋螺杆上均螺接有第一螺母，第一螺母与第一山型卡的底部相接触。

5、在某些实施例中，所述混凝土梁的两侧和底部均贴合有模板二，后浇带上的钢筋上固定连接有两个固定螺杆，两个固定螺杆的底端贯穿底部的模板二并套设有第二山型卡，底部模板二上贴合有两个方木二，两个方木二的底部贴合有两组第二钢管，两组第二钢管分别与两个第二山型卡相接触。

6、在某些实施例中，两个所述固定螺杆的底端均螺接有第二螺母，第二螺母与第二山型卡相接触。

7、在某些实施例中，位于两侧的所述模板二上共同贯穿有两个对拉螺杆，两个对拉螺杆的两端均套设有第三山型卡，两个模板二上均贴合有一组第三钢管，两组第三钢管分别与混凝土梁两侧的第三山型卡相接触。

8、在某些实施例中，两个所述对拉螺杆的两端均螺接有第三螺母，第三螺母分别与第三山型卡相接触。

9、在某些实施例中，每组所述第一钢管的数量为两个，两个第一钢管上均滑动套设有滑动环，滑动环上均固定连接有固定块，两个固定块上分别固定连接有固定杆和活动杆，活动杆滑动连接在固定杆上。

10、在某些实施例中，所述固定杆内设有连接弹簧，连接弹簧的两端分别与固定杆以及活动杆固定连接。

11、在某些实施例中，所述混凝土主体的底部设有多个固定套管，多个固定套管上均滑动连接有滑动杆，多个固定套管上均转动连接有螺纹杆，多个滑动杆分别螺接在螺纹杆上，固定套管和滑动杆能够组合成方料，方料与模板一和模板二相接触。

12、本发明还公开了后浇带钢筋优化免支撑吊模的方法，该方法以后浇带钢筋优化免支撑吊模施工为基础，包括以下步骤：

13、步骤一：沿后浇带两侧楼板位置对预埋螺杆进行预埋，将模板一从下方贴紧混凝土主体的底面，安装方木一于模板一底部，再放置两组第一钢管，将第一山型卡套在预埋螺杆下端，用第一螺母进行紧固；

14、步骤二：将底部模板二贴于梁底，安装方木二和第二钢管，套上第二山型卡并拧紧第二螺母；用对拉螺杆贯穿两侧模板，外部依次放置第三钢管、第三山型卡，并拧紧第三螺母；

15、步骤三：确认模板安装牢固且接缝严密后，进行后浇带混凝土浇筑，待混凝土达到设计强度后，依次拆除螺母、山型卡、钢管、方木和模板，并切割外露螺杆，完成施工。

16、本发明与现有技术相比，其显著优点是：

17、其一：本发明通过对后浇带两侧结构的钢筋加强，取消了后浇带回顶的独立支撑，确保了结构在后浇带封闭前满足安全要求；后浇带封闭期间，采用免回顶吊支模工艺，节省了后浇带部位支撑架搭设、拆除的人工费，以及材料租赁费，极大节约了工程成本；

18、其二：本发明免支撑吊模采用了预埋螺杆，避免后期梁板结构穿孔施工，减少了后浇带楼板结构渗漏风险，保证了工程质量；免回顶吊支模施工，为地下室安装等后续施工创造了施工条件，合理缩短了工期；

19、解决了现有的后浇带部位大量的支撑不仅影响了其下部工序穿插、现场安全文明施工，并且需投入大量的费用用于回顶作业的问题。

1.后浇带钢筋优化免支撑吊模施工，包括混凝土主体（1），其特征在于：所述混凝土主体（1）的底部设有混凝土梁（2），所述混凝土主体（1）和混凝土梁（2）上共同设有后浇带（11），还包括：

2.根据权利要求1所述的后浇带钢筋优化免支撑吊模施工，其特征在于：所述混凝土梁（2）的两侧和底部均贴合有模板二（21），后浇带（11）上的钢筋上固定连接有两个固定螺杆（24），两个固定螺杆（24）的底端贯穿底部的模板二（21）并套设有第二山型卡（25），底部模板二（21）上贴合有两个方木二（22），两个方木二（22）的底部贴合有两组第二钢管（23），两组第二钢管（23）分别与两个第二山型卡（25）相接触。

3.根据权利要求2所述的后浇带钢筋优化免支撑吊模施工，其特征在于：两个所述固定螺杆（24）的底端均螺接有第二螺母（26），第二螺母（26）与第二山型卡（25）相接触。

4.根据权利要求2所述的后浇带钢筋优化免支撑吊模施工，其特征在于：位于两侧的所述模板二（21）上共同贯穿有两个对拉螺杆（27），两个对拉螺杆（27）的两端均套设有第三山型卡（29），两个模板二（21）上均贴合有一组第三钢管（28），两组第三钢管（28）分别与混凝土梁（2）两侧的第三山型卡（29）相接触。

5.根据权利要求4所述的后浇带钢筋优化免支撑吊模施工，其特征在于：两个所述对拉螺杆（27）的两端均螺接有第三螺母（210），第三螺母（210）分别与第三山型卡（29）相接触。

6.根据权利要求4所述的后浇带钢筋优化免支撑吊模施工方法，其特征在于：每组所述第一钢管（14）的数量为两个，两个第一钢管（14）上均滑动套设有滑动环（4），滑动环（4）上均固定连接有固定块（41），两个固定块（41）上分别固定连接有固定杆（42）和活动杆（43），活动杆（43）滑动连接在固定杆（42）上。

7.根据权利要求6所述的后浇带钢筋优化免支撑吊模施工，其特征在于：所述固定杆（42）内设有连接弹簧（44），连接弹簧（44）的两端分别与固定杆（42）以及活动杆（43）固定连接。

8.根据权利要求6所述的后浇带钢筋优化免支撑吊模施工，其特征在于：所述混凝土主体（1）的底部设有多个固定套管（5），多个固定套管（5）上均滑动连接有滑动杆（51），多个固定套管（5）上均转动连接有螺纹杆（52），多个滑动杆（51）分别螺接在螺纹杆（52）上，固定套管（5）和滑动杆（51）能够组合成方料，方料与模板一（12）和模板二（21）相接触。

9.后浇带钢筋优化免支撑吊模的方法，该方法应用于权利要求1-8任一项所述的后浇带钢筋优化免支撑吊模施工，其特征在于：包括以下步骤：
