一种隐藏式漩冲的马桶底座结构的制作方法

本技术涉及马桶底座结构，具体是一种隐藏式漩冲的马桶底座结构。

背景技术：

1、卫浴设备领域，马桶作为核心清洁器具，其冲洗性能直接影响使用体验与卫生安全。现有技术中，传统马桶的出水口普遍采用外露式喷头结构设计，且喷头的出水方向多为垂直向下或接近垂直的朝向设置。

2、由于喷头出水方向垂直向下，水流从喷头喷出后，其动能在接触锅面瞬间沿径向快速扩散，无法形成集中的冲击矢量，导致水流冲击压强显著降低。同时，外露式喷头的结构设计使得水流在输送过程中易受空气阻力影响，且喷头与水道的衔接处易产生紊流，造成部分能量损耗，进一步削弱了水流的冲击能力。对于干结粪便、黏附性污渍等顽固污物，传统垂直向下的水流难以突破其与釉面的附着张力，导致冲洗后仍存在明显污物残留，用户需多次冲水才能达到基本清洁效果，不仅降低使用便捷性，还造成水资源的浪费。

技术实现思路

1、针对上述缺陷，本实用新型提出了一种隐藏式漩冲的马桶底座结构，本申请通过出水引导部和漩冲支水道的设置，不仅将出水口隐藏于洗圈的底部，还可以提高水流的冲击力，解决传统马桶冲水力度较小，锅面冲洗不干净的问题。

2、为达此目的，本实用新型采用以下技术方案：

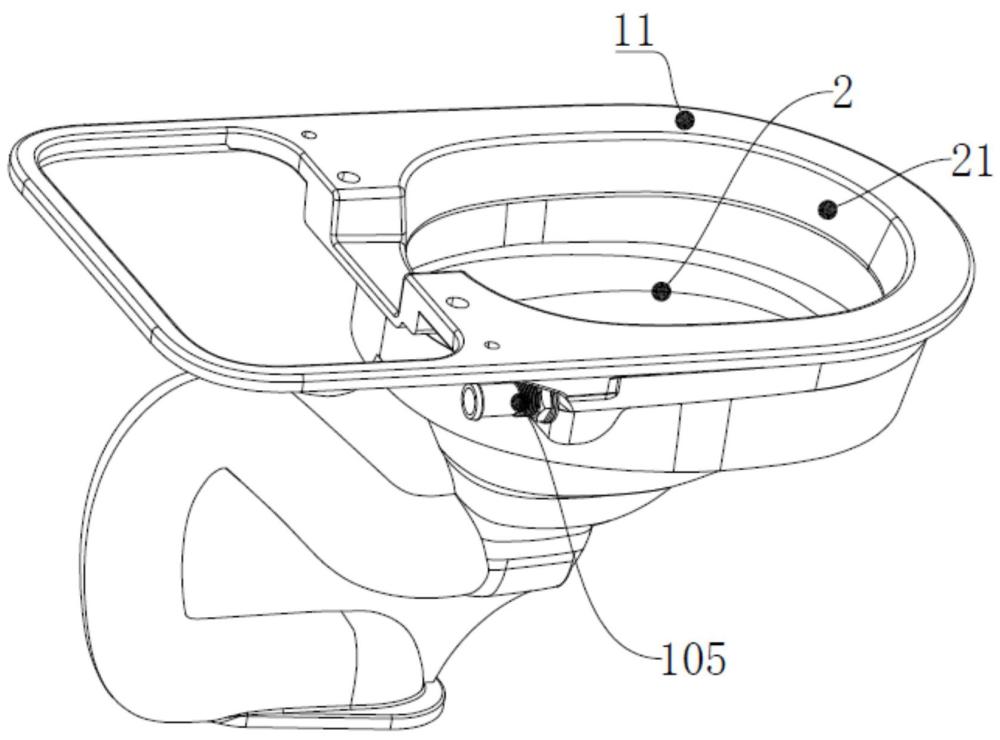

3、一种隐藏式漩冲的马桶底座结构，包括相互连接的洗圈和锅面，所述洗圈内设中空形成漩冲主水道，所述洗圈的端部设置有进水口，所述洗圈的底部环设有至少两个漩冲口，所述漩冲主水道与进水口相连通；

4、所述洗圈的底壁于漩冲口处向上凸起形成出水引导部，所述出水引导部的下方区域形成漩冲支水道；所述漩冲支水道与所述漩冲主水道相互连通，所述漩冲支水道的水流方向倾斜向下设置，所述漩冲支水道的出水端形成漩冲口。

5、所述出水引导部沿水流方向依次设置有导向斜面和圆锥斜面，所述圆锥斜面倾斜连接导向斜面的外周边沿和洗圈的底壁；所述漩冲支水道的靠近所述漩冲主水道的一端设置有导水口，所述导水口设置于所述导向斜面，所述漩冲支水道远离所述漩冲主水道的一端形成漩冲口；

6、所述导水口用于供漩冲主水道的水流流动到漩冲支水道中，所述圆锥斜面用于汇聚导水口喷射的水流，所述漩冲口用于向外喷射水流。

7、所述洗圈于漩冲主水道的底部设置有所述进水口，所述洗圈靠近进水口的一侧设置有圆弧面，所述圆弧面倾斜连接所述进水口和漩冲主水道，所述进水口与所述漩冲主水道相连通，所述圆弧面由下至上向远离进水口的方向倾斜。

8、所述漩冲支水道的水流方向与所述漩冲主水道的水流方向形成倾斜角α，所述倾斜角α为12-17°。

9、所述锅面的顶部向内凹陷形成存水凹槽，所述存水凹槽的底部与所述锅面的冲水面光滑连接，所述存水凹槽的顶壁与所述洗圈的底壁固定连接。

10、所述导向斜面与所述洗圈的底壁之间设有倒角，所述圆锥斜面与所述洗圈的底壁之间设置有倒角。

11、所述漩冲口包括第一子漩冲口、第二子漩冲口和第三子漩冲口，所述第一子漩冲口设置于所述洗圈的与进水口相邻的环形壁段，所述第二子漩冲口位于洗圈的前侧环形壁段，所述第三子漩冲口与第一子漩冲口中心对称设置。

12、本实用新型的技术方案可以包括以下有益效果：

13、1、漩冲支水道的出水端形成漩冲口，使得本申请的马桶的出水口通过出水引导部隐藏于洗圈底部，避免了传统马桶外露出水口形成的凹槽、缝隙等卫生死角的问题。

14、2、当水流从漩冲主水道进入倾斜支水道后，在重力作用下沿倾斜轨迹加速流动，同时倾斜角度赋予水流明确的径向指向性，使势能转化形成向下重力加速+径向定向冲击的复合动能。这种势能转化模式让水流获得更强的初始动力，能快速突破顽固污物与釉面的附着张力，彻底解决传统设计因势能消散导致的冲击不足问题。

1.一种隐藏式漩冲的马桶底座结构，其特征在于，包括相互连接的洗圈和锅面，所述洗圈内设中空形成漩冲主水道，所述洗圈的端部设置有进水口，所述洗圈的底部环设有至少两个漩冲口，所述漩冲主水道与进水口相连通；

2.根据权利要求1所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述出水引导部沿水流方向依次设置有导向斜面和圆锥斜面，所述圆锥斜面倾斜连接导向斜面的外周边沿和洗圈的底壁；所述漩冲支水道的靠近所述漩冲主水道的一端设置有导水口，所述导水口设置于所述导向斜面，所述漩冲支水道远离所述漩冲主水道的一端形成漩冲口；

3.根据权利要求2所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述洗圈于漩冲主水道的底部设置有所述进水口，所述洗圈靠近进水口的一侧设置有圆弧面，所述圆弧面倾斜连接所述进水口和漩冲主水道，所述进水口与所述漩冲主水道相连通，所述圆弧面由下至上向远离进水口的方向倾斜。

4.根据权利要求3所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述漩冲支水道的水流方向与所述漩冲主水道的水流方向形成倾斜角α，所述倾斜角α为12-17°。

5.根据权利要求4所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述锅面的顶部向内凹陷形成存水凹槽，所述存水凹槽的底部与所述锅面的冲水面光滑连接，所述存水凹槽的顶壁与所述洗圈的底壁固定连接。

6.根据权利要求5所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述导向斜面与所述洗圈的底壁之间设有倒角，所述圆锥斜面与所述洗圈的底壁之间设置有倒角。

7.根据权利要求6所述的一种隐藏式漩冲的马桶底座结构，其特征在于，所述漩冲口包括第一子漩冲口、第二子漩冲口和第三子漩冲口，所述第一子漩冲口设置于所述洗圈的与进水口相邻的环形壁段，所述第二子漩冲口位于洗圈的前侧环形壁段，所述第三子漩冲口与第一子漩冲口中心对称设置。
