一种地基基础加固结构的制作方法

本技术涉及加固结构，尤其涉及一种地基基础加固结构。

背景技术：

1、地基基础是建筑物的核心承重部分，其稳定性直接决定建筑物的安全使用寿命，随着建筑物使用年限增长、地质条件变化、周边施工扰动或荷载增加等因素影响，地基基础易出现沉降、开裂、承载力不足等问题，需通过加固处理保障结构安全。

2、现有的大多数地基基础加固结构是一个直筒型的桩钉，在加固时需要把桩钉插入地基中，但直筒型的桩钉外端没有增加摩擦力的结构，导致其的加固效果有限，因此，本领域技术人员提供了一种地基基础加固结构，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种地基基础加固结构，通过桩体机构和连接机构配合让地基加固的更加牢固。

2、为实现上述目的，本实用新型提供了如下技术方案：一种地基基础加固结构，包括桩体机构和连接机构，所述桩体机构包括筒体、四个长板和四个卡块，四个所述长板外端面均设置有三个嵌入板，四个所述长板端面均连接有下杆，四个所述下杆端面均连接有可弯折杆，四个所述可弯折杆端面均连接有横杆，四个所述横杆之间设置有圆盘，四个所述卡块端面均连接有夹持弹簧，四个所述卡块端面均开设有缺槽，四个所述缺槽内壁均连接有斜块；

3、所述连接机构包括连接板，所述连接板端面设置有中杆，所述中杆外端面开设有多个卡槽，所述中杆内壁套设有螺纹杆，所述螺纹杆端面设置有锥块，所述连接板端面开设有四个连接槽。

4、进一步地，所述筒体内部开设有四个长槽，四个所述长槽内壁均开设有三个侧槽，多个所述嵌入板分别设置在多个侧槽内部，四个所述长板分别设置在四个长槽内部。

5、进一步地，四个所述长槽内壁均开设有多个斜槽，多个所述嵌入板端面均设置有两个圆块，多个所述圆块分别设置在多个斜槽内部。

6、进一步地，四个所述下杆端面均开设有滑槽，四个所述长板端面均固定设置有滑块，四个所述滑块分别设置在四个滑槽内壁。

7、进一步地，所述筒体内壁开设有四个放置槽，四个所述卡块分别设置在四个放置槽内部，四个所述夹持弹簧分别和四个放置槽内壁连接设置。

8、进一步地，所述筒体端面开设有四个上槽，四个所述斜块分别设置在四个上槽内部。

9、进一步地，四个所述斜块端面均设置有压杆，四个所述压杆端面之间设置有压环。

10、进一步地，所述筒体内壁开设有锥槽，所述锥块设置在锥槽内部，所述锥槽内壁开设有四个横槽，四个所述横杆分别设置在四个横槽内部，多个所述卡块分别设置在多个卡槽内部。

11、本实用新型具有如下有益效果：

12、1、本实用新型提出的一种地基基础加固结构，当连接机构插入桩体机构内部后，锥块会压在圆盘上，让圆盘下降通过可弯折杆对下杆拉动，让下杆带动长板下降，向下移动的长板会带动嵌入板从侧槽内部伸出，使得嵌入板可以插入基层中，使得地基的加固效果更好。

13、2、本实用新型提出的一种地基基础加固结构，该连接机构的中杆是插入筒体内部的，通过转动螺纹杆可以调节螺纹杆在中杆内部的高度，而且通过卡块和卡槽的配合方便对中杆进行固定，使得该加固结构可以适用在不同厚度的地基上。

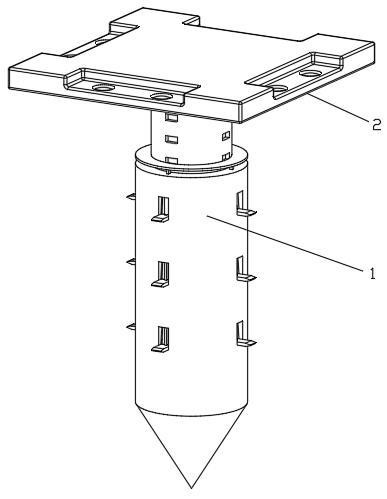

1.一种地基基础加固结构，包括桩体机构（1）和连接机构（2），其特征在于：所述桩体机构（1）包括筒体（101）、四个长板（106）和四个卡块（114），四个所述长板（106）外端面均设置有三个嵌入板（105），四个所述长板（106）端面均连接有下杆（107），四个所述下杆（107）端面均连接有可弯折杆（108），四个所述可弯折杆（108）端面均连接有横杆（109），四个所述横杆（109）之间设置有圆盘（110），四个所述卡块（114）端面均连接有夹持弹簧（113），四个所述卡块（114）端面均开设有缺槽（119），四个所述缺槽（119）内壁均连接有斜块（117）；

2.根据权利要求1所述的一种地基基础加固结构，其特征在于：所述筒体（101）内部开设有四个长槽（102），四个所述长槽（102）内壁均开设有三个侧槽（103），多个所述嵌入板（105）分别设置在多个侧槽（103）内部，四个所述长板（106）分别设置在四个长槽（102）内部。

3.根据权利要求2所述的一种地基基础加固结构，其特征在于：四个所述长槽（102）内壁均开设有多个斜槽（104），多个所述嵌入板（105）端面均设置有两个圆块（121），多个所述圆块（121）分别设置在多个斜槽（104）内部。

4.根据权利要求1所述的一种地基基础加固结构，其特征在于：四个所述下杆（107）端面均开设有滑槽（123），四个所述长板（106）端面均固定设置有滑块（122），四个所述滑块（122）分别设置在四个滑槽（123）内壁。

5.根据权利要求1所述的一种地基基础加固结构，其特征在于：所述筒体（101）内壁开设有四个放置槽（115），四个所述卡块（114）分别设置在四个放置槽（115）内部，四个所述夹持弹簧（113）分别和四个放置槽（115）内壁连接设置。

6.根据权利要求1所述的一种地基基础加固结构，其特征在于：所述筒体（101）端面开设有四个上槽（116），四个所述斜块（117）分别设置在四个上槽（116）内部。

7.根据权利要求1所述的一种地基基础加固结构，其特征在于：四个所述斜块（117）端面均设置有压杆（118），四个所述压杆（118）端面之间设置有压环（120）。

8.根据权利要求1所述的一种地基基础加固结构，其特征在于：所述筒体（101）内壁开设有锥槽（111），所述锥块（206）设置在锥槽（111）内部，所述锥槽（111）内壁开设有四个横槽（112），四个所述横杆（109）分别设置在四个横槽（112）内部，多个所述卡块（114）分别设置在多个卡槽（203）内部。
