锚杆静压桩反力装置的制作方法

本技术涉及建筑地基处理，尤其涉及锚杆静压桩反力装置。

背景技术：

1、锚杆静压桩技术是建筑工程中常用的一种地基加固和纠偏技术。该技术通过静压桩反力装置，利用预先埋设在基础或地基中的锚杆提供上拔反力，再通过反力千斤顶将预制桩逐段压入土层。

2、在传统的压桩作业流程中，将预制桩与反力千斤顶的执行端进行连接和固定是一个关键步骤。现有的反力装置通常采用机械式夹具，例如需要人工旋紧的螺杆夹块或手动安装的楔形块来夹持桩体。

3、这种手动夹持方式存在明显的不足。首先，其操作过程完全依赖人力，不仅费时费力，而且夹紧力的均匀性和可靠性难以保证。其次，当工程需要使用不同直径规格的预制桩时，现有的机械夹具往往难以兼容，需要工人频繁更换配套的夹块或垫片，导致适用性差，严重影响了整体施工效率和自动化程度。

4、因此，本实用新型提出一种锚杆静压桩反力装置，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，锚杆静压桩反力装置存在的夹持预制桩操作繁琐、难以自动适应不同桩体规格、导致夹持可靠性低且施工效率不高的问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的锚杆静压桩反力装置。

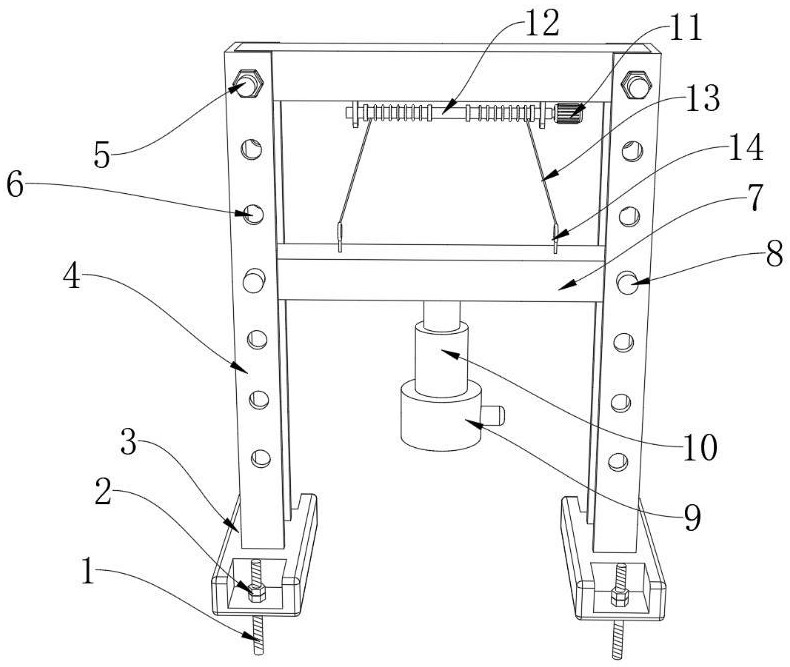

2、本实用新型提供一种锚杆静压桩反力装置，包括：第一螺杆、底座、安装于所述第一螺杆上方的所述底座、固定连接在所述底座顶部的立柱、开设在所述立柱内部的多个定位孔、滑动连接在所述立柱内部的反力梁、通过限位销插接在所述定位孔中的所述反力梁、固定连接在所述反力梁底部的反力千斤顶；以及安装在所述反力千斤顶底部的夹持组件。

3、其中，所述夹持组件包括一个固定连接于所述反力千斤顶底部的安装框，所述安装框内部固定连接有定夹块，所述安装框与所述定夹块相对设置的一侧还固定连接有电动推杆。

4、并且，所述电动推杆的输出端固定连接有动夹块，所述动夹块与所述定夹块相对设置，通过所述电动推杆驱动所述动夹块靠近或远离所述定夹块，实现对不同规格桩体的自动夹紧与松开。

5、优选的，所述定夹块和所述动夹块的相向一侧均固定连接有橡胶垫，所述橡胶垫的设置用于在夹持过程中增大摩擦力，并防止坚硬的夹块损伤预制桩表面。

6、优选的，所述锚杆静压桩反力装置还包括第一螺母，所述第一螺母螺纹连接在所述第一螺杆的外侧；所述底座可拆卸地安装在所述第一螺母的上方，此结构使得底座的安装和拆卸更为便捷，并可通过旋转所述第一螺母调整所述底座的水平度。

7、优选的，所述锚杆静压桩反力装置还包括顶梁和电机；所述顶梁安装于所述立柱的顶部，作为承载平台；所述电机固定连接在所述顶梁的底部，作为升降系统的动力源。

8、优选的，作为上一方案的进一步限定，所述锚杆静压桩反力装置还包括收线辊，所述收线辊转动连接在所述顶梁的底部，且所述收线辊与所述电机传动连接，所述电机通过驱动所述收线辊转动，实现绳索的收放。

9、优选的，作为上一方案的进一步限定，所述锚杆静压桩反力装置还包括绳索和圆环；所述圆环固定连接在所述反力梁的顶部；所述绳索一端缠绕于所述收线辊，另一端连接于所述圆环，从而构建起一套完整的电动升降机构，用于牵引所述反力梁在所述立柱内自动升降。

10、优选的，作为所述顶梁和电机方案的一种具体实施方式，所述顶梁的两端开设有圆槽；所述顶梁通过可拆组件安装于所述立柱的顶部；所述可拆组件包括第二螺杆和第二螺母；所述第二螺杆依次穿过所述立柱的上部定位孔和所述圆槽；所述第二螺母螺纹连接在所述第二螺杆的两端，此结构用于实现所述顶梁的快速拆装。

11、优选的，作为上一方案的进一步限定，所述可拆组件还包括垫片，所述垫片套设在所述第二螺杆的外侧，并位于所述第二螺母与所述立柱之间，所述垫片用于增大接触面积，保护所述立柱表面并在紧固时提供更可靠的压紧力。

12、本实用新型具有如下有益效果：

13、1、本实用新型，通过设置由电动推杆驱动动夹块、并与定夹块相配合的夹持组件，解决了现有技术中夹持预制桩操作繁琐、且难以适应不同粗细桩体的问题，达到了自动夹紧、适用性强且夹持稳定的技术效果。

14、2、本实用新型，通过设置安装在顶梁上的电机、收线辊和绳索，用于牵引反力梁升降，解决了现有技术中反力梁高度调节依赖人力、作业效率低下且存在安全隐患的问题，达到了自动化调节高度、省时省力且操作安全的技术效果。

15、3、本实用新型，通过设置可拆组件将顶梁可拆卸地安装在立柱顶部，解决了现有技术中静压桩装置结构固定、整体笨重、不便运输转场的问题，达到了结构模块化、拆装便捷、利于运输的技术效果。

1.锚杆静压桩反力装置，包括：

2.根据权利要求1所述的锚杆静压桩反力装置，其特征在于，所述定夹块（903）和所述动夹块（902）的相向一侧均固定连接有橡胶垫（904）。

3.根据权利要求1所述的锚杆静压桩反力装置，其特征在于，所述装置还包括第一螺母（2），所述第一螺母（2）螺纹连接在所述第一螺杆（1）的外侧；所述底座（3）可拆卸地安装在所述第一螺母（2）的上方。

4.根据权利要求1所述的锚杆静压桩反力装置，其特征在于，所述装置还包括顶梁（504）和电机（11）；所述顶梁（504）安装于所述立柱（4）的顶部；所述电机（11）固定连接在所述顶梁（504）的底部。

5.根据权利要求4所述的锚杆静压桩反力装置，其特征在于，所述装置还包括收线辊（12），所述收线辊（12）转动连接在所述顶梁（504）的底部，且所述收线辊（12）与所述电机（11）传动连接。

6.根据权利要求5所述的锚杆静压桩反力装置，其特征在于，所述装置还包括绳索（13）和圆环（14）；所述圆环（14）固定连接在所述反力梁（7）的顶部；所述绳索（13）一端缠绕于所述收线辊（12），另一端连接于所述圆环（14）。

7.根据权利要求4所述的锚杆静压桩反力装置，其特征在于，所述顶梁（504）的两端开设有圆槽（505）；

8.根据权利要求7所述的锚杆静压桩反力装置，其特征在于，所述可拆组件（5）还包括垫片（503），所述垫片（503）套设在所述第二螺杆（501）的外侧，并位于所述第二螺母（502）与所述立柱（4）之间。
