一种易清洁蹲便器的冲水机构的制作方法
本技术涉及蹲便器,更具体地说,它涉及一种易清洁蹲便器的冲水机构。
背景技术:
1、随着社会的发展和文明的进步,各种卫生洁具走入了家家户户,使用最多的当属马桶和蹲便器,其中蹲便器以其成本低,冲刷效果比马桶好而广泛用于公共卫生间或偏远地区。
2、传统蹲便器的冲水机构,会在蹲便器的进水口处连接输水管道并在输水管道上开设布水孔,从进水口处流进的水通过输水管道输送到蹲便器盆体的周围,再通过布水孔流出,流向蹲便器盆体的冲刷面,完成冲刷,这种冲水机构的好处是在工艺上容易制造,不易溅水,冲刷力度强,但缺点是,后期清洁盆体时,存在清洗死角,不方便清洗。
3、为了方便清洗,人们有考虑过将蹲便器盆体的刷圈面设置为l型,但这种l型的冲刷面,容易产生冲刷覆盖不充分,溅水等重大质量问题。
4、故创造出一种冲刷覆盖充分、不易溅水且易清洁的蹲便器冲水机构成为了人们亟待解决的问题。
技术实现思路
1、针对现有的技术问题,本实用新型的目的在于提供一种易清洁蹲便器的冲水机构,使得在冲刷覆盖全面、不易溅水的前提下,还易于清洁。
2、为实现上述目的,本实用新型提供了如下技术方案:
3、1.一种易清洁蹲便器的冲水机构,包括蹲便器进水口、蹲便器盆体、以及位于蹲便器盆体上方的蹲便器踏板,与所述蹲便器进水口相联通的有第一蓄压腔,所述第一蓄压腔位于蹲便器盆体的前端,与所述第一蓄压腔相正对的有第二蓄压腔,所述第二蓄压腔位于蹲便器盆体的后端,所述第一蓄压腔朝向蹲便器盆体冲刷面的一面开设有前端冲水孔,所述第二蓄压腔朝向蹲便器盆体冲刷面的一面开设有后端冲水孔,所述第一蓄压腔连接有用于将水流从第一蓄压腔导向第二蓄压腔的水流通道,所述水流通道远离蹲便器盆体的一侧,设置有连通第一蓄压腔和第二蓄压腔的分流通道,所述第一蓄压腔和所述第二蓄压腔之间设置有l型刷圈面,所述l型刷圈面位于蹲便器盆体两侧且朝向蹲便器盆体的冲刷面,所述第一蓄压腔开设有第一刷圈孔,所述第二蓄压腔开设有第二刷圈孔,从所述第一刷圈孔流出的水和从所述第二刷圈孔流出的水均沿着所述l型刷圈面流动。
4、通过采用上述技术方案,从蹲便器进水口流入的水流进入到第一蓄压腔中,该第一蓄压腔中的部分水流从前端冲水孔流出进行冲刷,部分的水流第一刷圈孔流出并沿着l型刷圈面流动,该水流一边沿着l型刷圈面朝着第二蓄压腔的方向流动,一边从l型刷圈面往下流动并进行刷圈冲水。第一蓄压腔中,一部分水流通过水流通道流向第二蓄压腔,一部分水流通过分流通道分流后又再次汇集到第二蓄压腔。第二蓄压腔中的水,一部分水流从后端冲水孔中流出进行冲刷,另一部分水流从第二刷圈孔中流出并沿着l型刷圈面流动,水流一边延着l型刷圈面流动并最终与从第一刷圈孔流出的水流相遇,一边从l型刷圈面往下流动并进行刷圈冲水。
5、l型刷圈面的设置使得在刷圈冲水后,用户能够更加方便的擦拭和清洁,分流通道的设置能够分散掉一部分水的势能,使得重新聚集在第二蓄压腔中的势能不会过强,进而使得即使在l型刷圈面上流动,也不易发生溅水。但由于第二蓄压腔中的势能偏低,所以从第二刷圈孔中流出的水,在沿着l型刷圈面流动的途中就会全部落下,而无法覆盖到整个l型刷圈面,第一刷圈孔的设置则弥补了这个缺陷,从第一刷圈孔流出的水流与从第二刷圈孔流出的水流相向而行,并最终相遇,全面覆盖住了l型刷圈面。这样的冲水机构使得在冲刷覆盖全面、不易溅水的前提下,还易于清洁。
6、进一步地,所述l型刷圈面的左面朝着蹲便器盆体冲刷面倾斜0-20度。
7、通过采用上述技术方案,使得l型刷圈面的左面向蹲便器盆体冲刷面倾斜一定角度,在保证易于清洁的前提下,也产生了一定防溅水的效果。
8、进一步地,所述l型刷圈面的底面相对于水平面向下偏移4-8度。
9、通过采用上述技术方案,使得沿着l型刷圈面流动的水流,更容易往下流动并进行刷圈冲水。
10、进一步地,所述l型刷圈面的拐角处设置为平滑的弧面。
11、通过采用上述技术方案,使得沿着l型刷圈面流动的水流,其流动时更加顺滑,且l型刷圈面的拐角处更容易清洁。
12、进一步地,所述水流通道和所述分流通道围成圈且位于蹲便器踏板下方的边缘处。
13、进一步地,所述水流通道的横截面为三角形。
14、进一步地,所述分流通道的横截面为三角形。
15、通过采用上述技术方案,使得水流通道和分流通道在传送水流的同时,其本身的结构对于蹲便器的踏板有一个支撑作用,进而使得整体机构的稳定性更好。

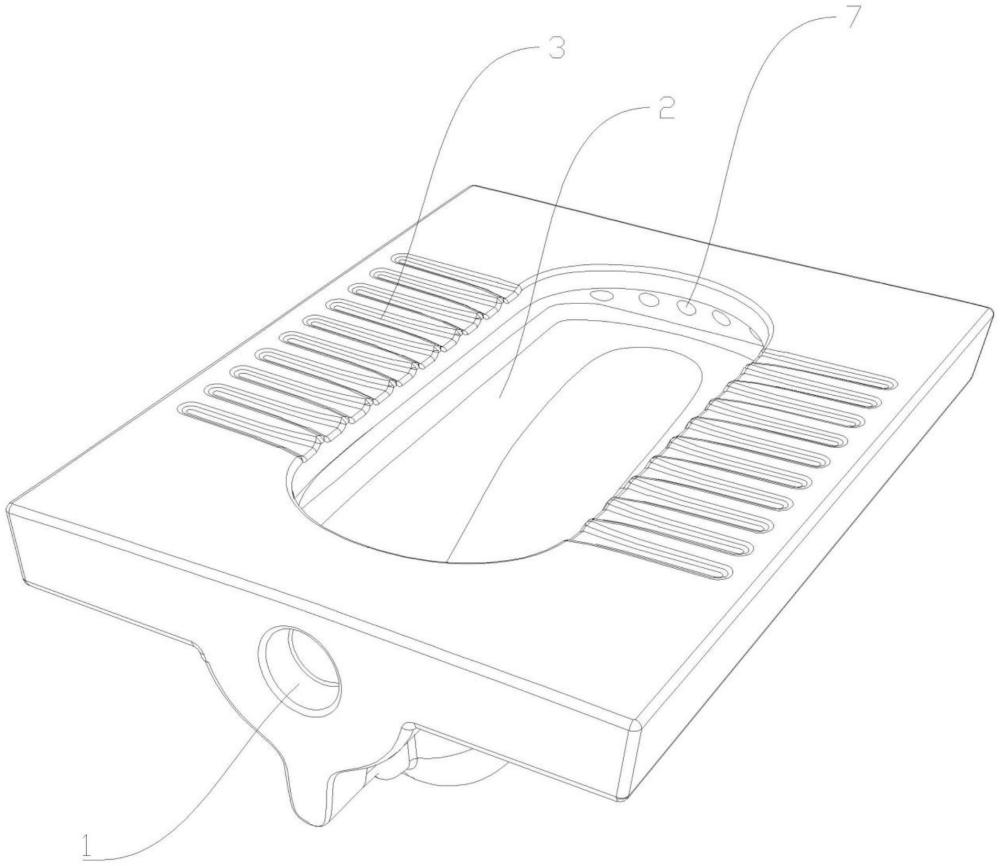

1.一种易清洁蹲便器的冲水机构,包括蹲便器进水口(1)、蹲便器盆体(2)、以及位于蹲便器盆体(2)上方的蹲便器踏板(3),与所述蹲便器进水口(1)相联通的有第一蓄压腔(4),所述第一蓄压腔(4)位于蹲便器盆体(2)的前端,与所述第一蓄压腔(4)相正对的有第二蓄压腔(5),所述第二蓄压腔(5)位于蹲便器盆体(2)的后端,所述第一蓄压腔(4)朝向蹲便器盆体(2)冲刷面的一面开设有前端冲水孔(6),所述第二蓄压腔(5)朝向蹲便器盆体(2)冲刷面的一面开设有后端冲水孔(7),所述第一蓄压腔(4)连接有用于将水流从第一蓄压腔(4)导向第二蓄压腔(5)的水流通道(8),其特征在于,所述水流通道(8)远离蹲便器盆体(2)的一侧,设置有连通第一蓄压腔(4)和第二蓄压腔(5)的分流通道(9),所述第一蓄压腔(4)和所述第二蓄压腔(5)之间设置有l型刷圈面(10),所述l型刷圈面(10)位于蹲便器盆体(2)两侧且朝向蹲便器盆体(2)的冲刷面,所述第一蓄压腔(4)开设有第一刷圈孔(11),所述第二蓄压腔(5)开设有第二刷圈孔(12),从所述第一刷圈孔(11)流出的水和从所述第二刷圈孔(12)流出的水均沿着所述l型刷圈面(10)流动。
2.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述l型刷圈面(10)的左面朝着蹲便器盆体(2)冲刷面倾斜0-20度。
3.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述l型刷圈面(10)的底面相对于水平面向下偏移4-8度。
4.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述l型刷圈面(10)的拐角处设置为平滑的弧面。
5.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述水流通道(8)和所述分流通道(9)围成圈且位于蹲便器踏板(3)下方的边缘处。
6.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述水流通道(8)的横截面为三角形。
7.根据权利要求1所述的一种易清洁蹲便器的冲水机构,其特征在于,所述分流通道(9)的横截面为三角形。
