一种模块化物联网消防栓头盖的制作方法

本技术涉及消防器材，更具体的说是一种模块化物联网消防栓头盖。

背景技术：

1、消防栓作为城市消防基础的核心部件，其完好性和可靠性直接关系到相关区域火灾救援时的成败，对此，传统的消防栓头盖一般仅作为打开消防栓的物理开口，无法对消防栓本身状态进行监测，导致当消防栓发生损坏等情况时，无法第一时间发现处理。

2、其中，随着物联网技术发展，现今市面上也存在智能消防栓的方案，该类方案通过将特定传感器集成在消防栓上，以实现状态监控，然而该类智能消防栓大多数在出厂时其功能即为固定状态，该类固化的设计无法适应不同使用场景（例如寒冷地区的温度监控，重要区域放破坏监控等）的差异化需要，因此有待改善。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种模块化物联网消防栓头盖，通过传感器模块和安装接口的连接实现个性化安装需要，以满足不同的使用需求。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种模块化物联网消防栓头盖，包括：

4、盖体；

5、电池模块，所述电池模块容置于盖体内；

6、供能模块，所述供能模块设置于盖体上端，所述供能模块与电池模块电性连接；

7、通讯模块，所述通讯模块容置于盖体内，所述通讯模块与电池模块电性连接，所述通讯模块用于与物联网平台进行无线通信；

8、所述盖体下端设有多个安装接口，所述安装接口孔底设有第一电连接器，所述第一电连接器分别电性连接电池模块和通讯模块；

9、传感器模块，所述传感器模块上端用于可拆卸连接安装接口，所述传感器模块对应第一电连接器设有第二电连接器，通过所述第一电连接器和第二电连接器电性连接实现传感器模块和通讯模块数据通讯；

10、塞头，所述塞头用于可拆卸封堵未安装传感器模块的安装接口。

11、作为本实用新型的进一步改进，所述供能模块为太阳能板，所述盖体上端设有环状的凸缘，所述凸缘的高度高于所述太阳能板的上表面，且所述凸缘的内径大于所述太阳能板的外接圆直径。

12、作为本实用新型的进一步改进，所述第一电连接器包括至少两个设置在安装接口底部的同心环形导电触片，所述第二电连接器包括与同心环形导电触片数量及位置相对应的弹簧针；当所述传感器模块旋入安装接口时，所述弹簧针在轴向压力下与对应的同心环形导电触片保持紧密电接触。

13、作为本实用新型的进一步改进，所述安装接口处设有限位面，所述限位面用于抵触传感器模块以限制传感器模块相对安装接口轴线移动范围。

14、作为本实用新型的进一步改进，所述传感器模块外壁于安装孔螺纹连接。

15、作为本实用新型的进一步改进，还包括有防盗单元，所述防盗单元包括固定部件和检测部件，所述固定部件固定连接于消防栓，所述检测部件与盖体连接，并随盖体同步活动，所述检测部件用于检测检测部件与固定部件之间的相对角位移，所述检测部件与电池模块和通讯模块电性连接。

16、作为本实用新型的进一步改进，所述固定部件为永磁铁，所述检测部件为干簧管，所述干簧管用于在靠近永磁铁时闭合，并在远离永磁铁时断开。

17、本实用新型的有益效果：

18、1、通过在本体下端设置多个标准化的安装接口，并配合可任意插拔的传感器模块与塞头，避免了传统消防栓头盖功能单一的问题，操作人员可按需灵活配置水压、流量、温度等不同类型的传感器模块，从而大幅度提升消防栓管理的精细化水平。

19、2、通过传感器模块螺纹连接配合同心环形导电触片与弹簧针的电连接方案，能够保证传感器模块与盖体连接密封性的同时提供良好的机械连接稳定性，并且保证了电接触的持续稳定，有效克服了户外恶劣环境下的振动与腐蚀。

20、3、通过集成的防盗单元检测盖体与消防栓本体之间的非法相对转动，能够在盗窃或破坏行为发生时立即发出远程警报，保障了消防栓这一关键公共消防设施的完整性。

1.一种模块化物联网消防栓头盖，其特征在于，包括：

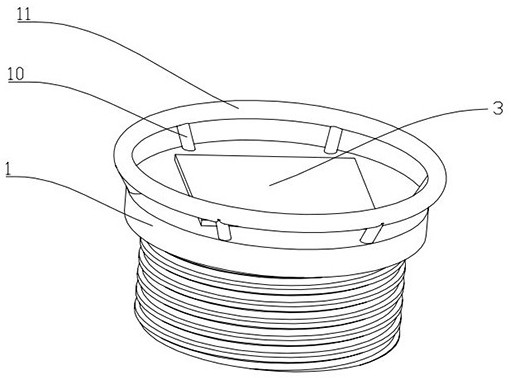

2.根据权利要求1所述的一种模块化物联网消防栓头盖，其特征在于，所述供能模块(3)为太阳能板，所述盖体(1)上端设有环状的凸缘(11)，所述凸缘(11)的高度高于所述太阳能板的上表面，且所述凸缘(11)的内径大于所述太阳能板的外接圆直径。

3.根据权利要求1所述的一种模块化物联网消防栓头盖，其特征在于，所述第一电连接器(6)包括至少两个设置在安装接口(5)底部的同心环形导电触片(12)，所述第二电连接器(8)包括与同心环形导电触片(12)数量及位置相对应的弹簧针(13)；当所述传感器模块(7)旋入安装接口(5)时，所述弹簧针(13)在轴向压力下与对应的同心环形导电触片(12)保持紧密电接触。

4.根据权利要求3所述的一种模块化物联网消防栓头盖，其特征在于，所述安装接口(5)处设有限位面(14)，所述限位面(14)用于抵触传感器模块(7)以限制传感器模块(7)相对安装接口(5)轴线移动范围。

5.根据权利要求3-4任意一项所述的一种模块化物联网消防栓头盖，其特征在于，所述传感器模块(7)外壁于安装孔螺纹连接。

6.根据权利要求1所述的一种模块化物联网消防栓头盖，其特征在于，还包括有防盗单元(15)，所述防盗单元(15)包括固定部件(16)和检测部件(17)，所述固定部件(16)固定连接于消防栓，所述检测部件(17)与盖体(1)连接，并随盖体(1)同步活动，所述检测部件(17)用于检测检测部件(17)与固定部件(16)之间的相对角位移，所述检测部件(17)与电池模块(2)和通讯模块(4)电性连接。

7.根据权利要求6所述的一种模块化物联网消防栓头盖，其特征在于，所述固定部件(16)为永磁铁，所述检测部件(17)为干簧管，所述干簧管用于在靠近永磁铁时闭合，并在远离永磁铁时断开。
