一种建筑施工用污水排水装置及其排水方法与流程
本发明涉及污水排水，具体涉及一种建筑施工用污水排水装置及其排水方法。
背景技术：
1、随着城市化进程加速，建筑工程规模持续扩大，施工过程中产生的污水量急剧增加，其成分复杂且污染物浓度高，主要包括机械设备冲洗废水（含泥沙、润滑油）、混凝土养护碱性废水、基坑降水携带的泥浆水，以及生活区食堂含油污水等。此类污水若未经有效处理直接排放，不仅会造成市政管网堵塞、河道淤积，还可能因油污渗透污染地下水体，引发严重环境问题。
2、目前已经有一些现有技术，能够对建筑施工用污水进行处理后排放，例如专利公开号为cn119143268b，其主要的技术手段是，通过水泵将工地上的建筑废水抽取至处理水箱内部，通过全面喷洒装置的驱动带动喷洒设备从处理水箱顶面一侧的对角处移动至处理水箱的另一侧对角处，且喷洒设备的移动呈斜向运动轨迹，喷洒设备移动的过程中对处理水箱内部喷洒絮凝剂，从而对处理水箱内部进行全方位的絮凝剂喷洒。经过分析，该技术方案的弊端在于：污水直接抽入处理箱内，抽取过程对污水无处理，污水中较大体积的杂质直接进入沉淀池会降低沉淀池的沉淀效率，且含有较多杂质的污水直接进行沉淀处理会加重沉淀箱的负荷，导致其内的净化组件使用寿命较低。基于此，本发明提供一种能够在抽取时即对污水进行预处理的建筑施工用污水排水装置及其排水方法。
技术实现思路
1、本发明的目的在于针对现有技术的不足之处，提供一种建筑施工用污水排水装置及其排水方法，以解决污水抽取时无法对污水进行预处理的技术问题。
2、本发明的目的可以通过以下技术方案实现：
3、一种建筑施工用污水排水装置，包括：

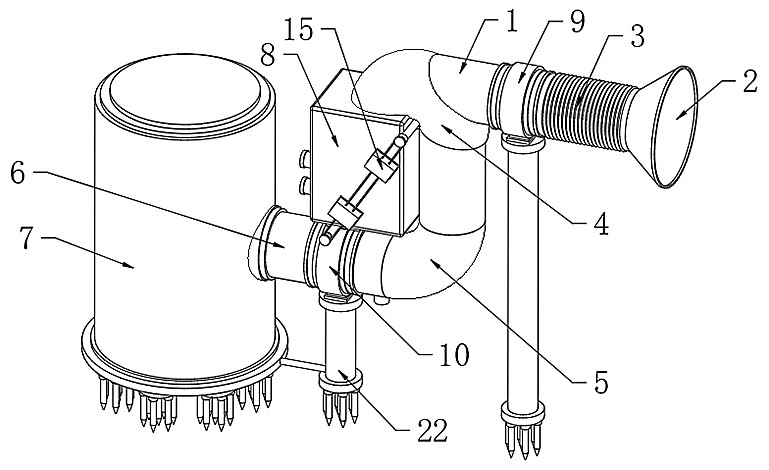

4、抽入管，其为水平布设的直管，且其一端通过第一对接环与软管的一端连接，软管的另一端与抽吸头连接，所述抽吸头上连接有抽吸泵，所述抽入管的另一端与处理管连通，且处理管为弯管，所述处理管的两端分别与静置组件的输入端以及导流管的一端连接，所述导流管为l型管，且其竖直段的入口端与处理管连接，其水平段的出口端通过第二对接环与连接管的一端连接，连接管的另一端与沉淀箱连接；
5、筛分组件，其安装于轴体上，且轴体转动安装于处理管内，所述轴体由驱动源驱动旋转，所述轴体上固定连接有挡板，且挡板的边缘与处理管的内壁贴合，所述筛分组件与挡板之间具有夹角，且抽入管与处理管的连接处位于筛分组件与挡板之间；当挡板停于处理管内时，筛分组件停于处理管与导流管的连接处，并封堵二者之间的流道；以及
6、监测组件，其设置于导流管的水平段内，且监测组件与驱动源以及抽吸泵均连接；当导流管内没有流动的污水时，监测组件发送信号，则抽吸泵停止抽吸，且驱动源驱动轴体旋转一次并停下，则筛分组件转至竖直状态，且挡板转入静置组件内，筛分组件上滞留的杂质被倾倒入静置组件内，随后驱动源驱动轴体反向旋转一次并停下至初始状态。
7、优选地，所述静置组件包括：
8、静置箱，其固定于导流管的外壁上，且其顶部设置有与处理管连接的圆孔，圆孔的直径不小于挡板的直径；
9、筛网，其固定于静置箱内，且其边缘与静置箱的内壁贴合；以及
10、抽液管，所述静置箱的侧壁上位于筛网下方的位置连接有多个抽液管，且多个抽液管的高度不同。
11、优选地，所述第一对接环的两侧分别与软管的安装端以及抽入管的入口端螺纹连接，所述第二对接环的两端分别与导流管水平段的出口端以及连接管的入口端螺纹连接，所述第一对接环与第二对接环的底部均设置有定位杆，且第一对接环的高度高于第二对接环的高度。
12、优选地，所述筛分组件包括侧壁与轴体连接的环形框，且环形框的外径与挡板的直径相等，所述处理管各区域的内径均相等，所述环形框的内壁处固定有滤网，且滤网封堵环形框的中心孔洞。
13、优选地，所述筛分组件还包括开设于轴体内的腔体，所述环形框封堵腔体的开口，所述环形框与转板的一端固定连接，且转板的另一端转动安装于腔体内，所述转板的旋转轴线与轴体的中心轴线共线布设，所述腔体内固定有弹性件，且弹性件与转板连接，所述导流管与处理管的连接处设置有行程开关，且行程开关的位置与环形框的移动路径干涉，所述行程开关驱动源以及抽吸泵均连接。
14、优选地，所述监测组件包括：
15、盒体，其固定于导流管水平段的底部，且二者的连接处活动安装有升降板，所述升降板的边缘通过弹性密封圈与导流管的底壁连接，且弹性密封圈封堵盒体与导流管之间的连接处；当导流管内有污水流动时，水流冲击力使得升降板被下压至与导流管的底壁齐平，此时弹性密封圈收缩；以及
16、距离传感器，其安装于盒体内，用于监测升降板与导流管底壁之间的距离，所述距离传感器与驱动源以及抽吸泵均连接。
17、优选地，所述第二对接环内转动安装有刮油杆，且刮油杆与连接管的内壁贴合，所述轴体通过传动组件与刮油杆连接。
18、优选地，所述传动组件包括：
19、主轴，其与轴体同轴固定连接，且其通过皮带与副轴连接，所述副轴转动安装于第二对接环的外壁上；
20、差速箱，其固定于第二对接环的外壁上，且其输入端与副轴同轴固定连接，所述差速箱的输出端与齿轮同轴固定连接；以及
21、齿圈，其与第二对接环同轴转动连接，所述第二对接环的顶部设置有开口，且齿轮与齿圈在开口处啮合，所述齿圈的内壁通过连杆与刮油杆连接。
22、优选地，所述刮油杆的底部为与连接管的内壁贴合的弧面，且其上设置有斜面，斜面上开设有进油口，且进油口处滑动安装有滑板，带动滑板通过复位件与刮油杆的内壁连接，所述刮油杆的内壁上设置有吸油棉。
23、一种建筑施工用污水排水装置的排水方法，所述方法应用于如上述所述的建筑施工用污水排水装置，所述方法包括以下步骤：
24、步骤s1：将软管与第一对接环螺纹连接，同时将第一对接环与处理管螺纹连接，并调整处理管为水平状态；
25、步骤s2：将导流管与第二对接环螺纹连接，同时将第二对接环与连接管螺纹连接，并调整导流管的水平段以及连接管均为水平状态，同时导流管的竖直段为竖直状态；
26、步骤s3：调整挡板停于处理管内，且筛分组件停于处理管与导流管的连接处，并将第一对接环以及第二对接环固定；
27、步骤s4：开启抽吸泵以通过抽吸头抽吸污水，则污水通过软管后进入处理管内，此时处理管与静置组件的输入端之间的流道被挡板封堵，则污水全部通过筛分组件，筛分组件处滞留垃圾杂质，筛分后的污水通过导流管进入连接管，最终进入沉淀箱内沉淀处理；
28、步骤s5：当污水抽吸完成后，导流管内没有流动的污水，此时监测组件发送信号，则抽吸泵停止抽吸，且驱动源驱动轴体旋转一次并停下，使得筛分组件转至竖直状态，且挡板转入静置组件内，筛分组件上滞留的杂质被倾倒入静置组件内，随后驱动源驱动轴体反向旋转一次并停下至初始状态。
29、本发明的有益效果：
30、（1）本发明中，通过抽吸头抽吸污水，则污水通过软管后进入处理管内，此时处理管与静置组件的输入端之间的流道被挡板封堵，则污水全部通过筛分组件，筛分组件处滞留垃圾杂质，筛分后的污水通过导流管进入连接管，最终进入沉淀箱内沉淀处理，如此即可完成污水抽吸过程对污水中明显的较大垃圾进行暂留，避免沉淀箱内进入大量垃圾，实现了抽吸过程中同步对污水进行预处理，当污水抽吸完成后，导流管内没有流动的污水，此时监测组件向外部控制器发送信号，则外部控制器调控抽吸泵停止抽吸，且驱动源驱动轴体旋转一次并停下，实际使用时，通过电机与编码器配合，使得轴体单次旋转90度后即停下，即筛分组件由水平状态旋转至竖直状态后停下，此时挡板转入静置组件内，筛分组件上滞留的杂质被倾倒入静置组件内，随后驱动源驱动轴体反向旋转一次并停下至初始状态；
31、（2）本发明中，当滤网上滞留的垃圾重量达到阈值，即环形框向下翻转至触发行程开关，则行程开关向外部控制器发送信号，外部控制器调控抽吸泵停止抽吸，并在管内污水全部流入沉淀箱后，启动驱动源以驱动轴体旋转一次后停下，随后再反向旋转至初始状态，即设置第二种倾倒触发点，即筛分组件过筛满负荷后，可能影响后续过筛时，暂停抽吸污水，完成倾倒后再继续抽吸污水，从而避免预处理过程反向增大管道过水的负荷，导致污水处理效率被降低的问题；
32、（3）本发明中，当刮油杆刮除的油污含量较大时，其斜面上的油污积压并推动滑板向刮油杆的内腔移动，此时复位件收缩，则部分油污能够进入刮油杆的内腔，并被吸油棉吸附，如此能够实现油污的间隙式刮除，以及间歇式处理，从而确保污水处理箱的连接管道内壁的洁净，降低油污粘附后反向影响油污处理效率的问题。
