一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构的制作方法

本技术涉及建筑工程，尤其涉及一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构。

背景技术：

1、人工挖孔桩因其承载力高、施工直观、成本较低等优点，在建筑基础工程中得到广泛应用，然而，在软弱土层、破碎岩体或地下水位较高等非稳定地质条件下进行人工挖孔桩施工时，桩孔壁面临土体侧压力不均、渗漏水、局部坍塌等严重安全隐患，传统护壁结构多采用现场分段浇筑混凝土的方式形成，但其整体性差、抗震抗变形能力不足，难以有效应对复杂地质条件带来的挑战。

2、现有的人工挖孔桩护壁技术主要采用钢筋混凝土现场分段支护的形式。具体而言，通常在挖孔过程中每掘进一定深度，即在孔壁周围绑扎环形钢筋骨架并支设模板，随后浇筑混凝土形成护壁节段，这种技术方案依赖现场作业，其施工质量受人为因素影响较大，且节段之间的连接薄弱，整体协同受力性能不佳，此外，护壁结构本身缺乏有效的质量监测手段，无法对施工期及使用期的结构状态进行实时评估。

3、然而，现有技术普遍存在一个突出问题，传统护壁结构的钢筋骨架配置较为单一，主筋通常采用统一的端部弯钩形式，这种均质化的配筋方式难以有效适应非稳定地质条件下复杂多变的应力分布，当护壁结构承受非均匀土压力时，应力容易在特定区域集中，而传统钢筋骨架由于缺乏差异化的力学性能设计，其环向约束能力和整体性不足，导致护壁结构在受力较大部位易产生裂缝，甚至在极端情况下发生结构性变形，威胁施工安全与成桩质量。

4、因此，现需一种能够同时满足结构安全、质量可测、施工便捷的高性能护壁结构。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，旨在改善传统钢筋骨架由于缺乏差异化的力学性能设计，其环向约束能力和整体性不足的问题。

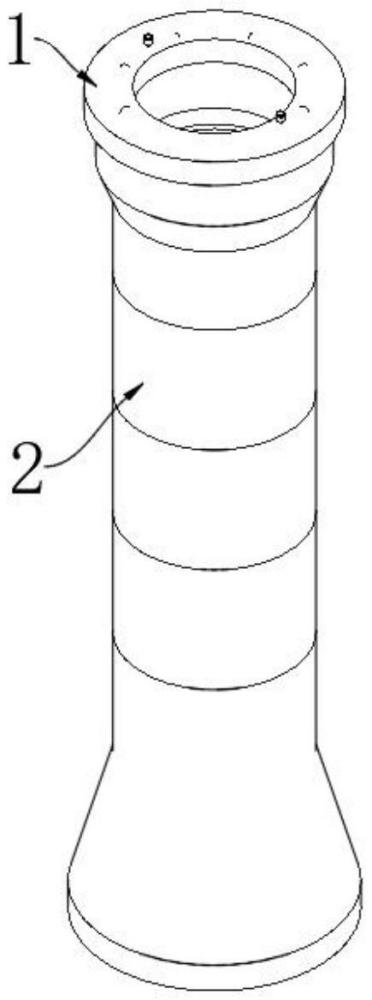

2、为实现上述目的，本实用新型提供了如下技术方案：一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，包括锁口节，所述锁口节顶端高出原始地面；

3、标准节，所述标准节位于所述锁口节下方，可根据桩基深度重复施工；

4、所述锁口节和标准节形成护壁结构主体，所述护壁结构主体内部设置有骨架机构，所述骨架机构包括环形箍筋和垂直设置的第一主筋与第二主筋，所述第一主筋端部弯钩角度为180度，所述第二主筋端部弯钩角度为135度；

5、所述护壁结构主体内预埋有检测机构。

6、优选的，所述检测机构包括超声波检测管和套设在所述超声波检测管一端外壁的套管，以及设置在所述超声波检测管另一端的接头，所述超声波检测管一端外壁还套设有密封圈，所述密封圈设置在套管与接头之间，用于实现管路的密封连接和渗漏监测。

7、优选的，所述锁口节与标准节的内壁均设置有钢板，所述钢板有两种，一种所述钢板与第一主筋焊接，另一种所述钢板不与第一主筋焊接。

8、优选的，所述钢板上表面焊接有螺纹套筒，所述螺纹套筒内壁加工有螺纹。

9、优选的，所述护壁结构主体的内部设置有多个爬梯架与多个爬梯杆，所述爬梯架长脚一端为可与螺纹套筒内壁螺纹连接的丝扣，所述爬梯杆同样为可与螺纹套筒内壁螺纹连接的丝扣，所述爬梯架与所述爬梯杆均螺纹连接在螺纹套筒内壁后相互焊接。

10、优选的，所述护壁结构主体的内部设置有多个固定夹，所述固定夹卡进接地引线后通过螺栓与螺纹套筒固定。

11、优选的，所述爬梯架与所述爬梯杆螺纹连接的螺纹套筒下方的钢板为焊接在第一主筋上的钢板，所述固定夹螺纹连接的螺纹套筒下方的钢板为没有焊接在第一主筋上的钢板。

12、优选的，所述第一主筋和第二主筋在环形箍筋内呈对称分布，形成空间网格状结构。

13、本实用新型具有如下有益效果：

14、1、本实用新型中，通过设置包含环形箍筋、第一主筋和第二主筋的骨架机构，其中第一主筋采用一百八十度端部弯钩与第二主筋采用一百三十五度端部弯钩的差异化设计，在护壁结构内部形成了力学性能互补的空间网格状加强体系，这种构造显著增强了护壁结构的整体性和环向约束能力，有效抵抗非稳定地质产生的非均匀土压力，防止护壁结构发生开裂或变形，确保了挖孔桩施工过程的安全性与成孔质量。

15、2、本实用新型中，通过预埋集成了超声波检测管、套管、接头和密封圈的检测机构，构建了一套内置的、可进行实时质量监控的系统，该机构不仅便于在桩身混凝土浇筑后进行完整性超声波检测，其独特的密封连接结构更能作为一道防渗屏障，一旦护壁接缝或混凝土本体发生渗漏，可通过该机构进行早期发现与精确定位，实现了对护壁结构隐蔽性质量问题的主动监测与预警，极大提升了工程的可控性与长期可靠性。

16、3、通过采用分节式的锁口节与标准节作为基本单元，并在其内壁系统性地设置钢板、螺纹套筒、爬梯架、爬梯杆及固定夹，实现了护壁结构的模块化、多功能化与快速施工，螺纹套筒作为标准接口，既用于节段间的可靠连接，也为爬梯系统、接地系统等附属设施提供了灵活、坚固的安装基座，这种集成化设计避免了后期钻孔焊接对结构的破坏，保障了施工人员上下作业的安全便捷，同时满足了工程电气接地的规范要求，显著提高了施工效率与综合效益。

1.一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，包括锁口节（1），所述锁口节（1）顶端高出原始地面；

2.根据权利要求1所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述检测机构（4）包括超声波检测管（401）和套设在所述超声波检测管（401）一端外壁的套管（402），以及设置在所述超声波检测管（401）另一端的接头（403），所述超声波检测管（401）一端外壁还套设有密封圈（404），所述密封圈（404）设置在套管（402）与接头（403）之间，用于实现管路的密封连接和渗漏监测。

3.根据权利要求1所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述锁口节（1）与标准节（2）的内壁均设置有钢板（5），所述钢板（5）有两种，一种所述钢板（5）与第一主筋（302）焊接，另一种所述钢板（5）不与第一主筋（302）焊接。

4.根据权利要求3所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述钢板（5）上表面焊接有螺纹套筒（6），所述螺纹套筒（6）内壁加工有螺纹。

5.根据权利要求1所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述护壁结构主体的内部设置有多个爬梯架（7）与多个爬梯杆（8），所述爬梯架（7）长脚一端为可与螺纹套筒（6）内壁螺纹连接的丝扣，所述爬梯杆（8）同样为可与螺纹套筒（6）内壁螺纹连接的丝扣，所述爬梯架（7）与所述爬梯杆（8）均螺纹连接在螺纹套筒（6）内壁后相互焊接。

6.根据权利要求5所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述护壁结构主体的内部设置有多个固定夹（9），所述固定夹（9）卡进接地引线后通过螺栓与螺纹套筒（6）固定。

7.根据权利要求6所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述爬梯架（7）与所述爬梯杆（8）螺纹连接的螺纹套筒（6）下方的钢板（5）为焊接在第一主筋（302）上的钢板（5），所述固定夹（9）螺纹连接的螺纹套筒（6）下方的钢板（5）为没有焊接在第一主筋（302）上的钢板（5）。

8.根据权利要求1所述的一种用于非稳定地质下人工挖孔桩的分节式承载护壁结构，其特征在于：所述第一主筋（302）和第二主筋（303）在环形箍筋（301）内呈对称分布，形成空间网格状结构。
