一种换热板及其组成的换热器的制作方法

本技术属于换热器，特别是一种换热板及其组成的换热器。

背景技术：

1、板式换热器是一种将具有特定波纹形状的金属板片交替堆叠而形成的一种换热器，因其换热高效而广泛应用于热泵空调，供暖，热管理等领域。

2、现有技术中，金属板片的波纹形式多为传统的人字波纹，该种波纹顶面为宽度固定的平面，波纹顶面与波纹底面之间的连接面为与顶面或底面成一定角度的斜平面。

3、板片叠装后形成的通道通常较为规则，流体在流道中流动的复杂可变性一般，流体边界层的扰动度一般，换热性能不够理想。传统人字波纹形成的焊点形状多为平行四边形，存在尖锐的边缘角，容易造成应力集中，影响换热器使用的强度和使用寿命。另外，常见的换热板波纹布置为单一波纹阵列布置，而换热器内部流体换热特性与换热所处的阶段相关，单一的布置不能很好满足实际换热过程的需要。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种换热板及其组成的换热器。

2、本实用新型的目的可通过下列技术方案来实现：

3、一种换热板，包括本体，所述本体包括交替设置的第一板体和第二板体，所述第一板体上设置有第一换热结构、第二换热结构;所述第一换热结构为曲波纹，第一换热结构上间隔设置有第一连接台面；所述第二换热结构为直波纹，且所述第二换热结构上间隔设置有第二连接台面；所述第一连接台面为橄榄形，第二连接台面为圆形；所述第二板体设置有第三换热结构、第四换热结构，所述第三换热结构、第四换热结构与第一换热结构、第二换热结构的朝向相反；所述第三换热结构为曲波纹，第三换热结构上间隔设置有第三连接台面；所述第四换热结构整体为直波纹，且所述第四换热结构上间隔设置有第四连接台面；其中，在所述第一板体和第二板体依次交替连接时，所述第一连接台面与所述第三连接台面焊接相连，所述第二连接台面与所述第四连接台面焊接相连。

4、在上述换热板中，所述第一连接台面与所述第三连接台面形成第一连接结构，所述第二连接台面与所述第四连接台面形成第二连接结构，相邻第一连接结构之间具有第一流道；相邻第二连接结构之间具有第二流道；所述第一流道的宽度小于所述第二流道的宽度。

5、在上述换热板中，所述第一板体、第二板体分别设置上导流区、主传热区、下导流区；在上导流区中，相邻的第一换热结构的顶面中心之间具有第二距离b，在主传热区中，相邻的第一换热结构的顶面中心之间具有第一距离a，所述第二距离b为第一距离a的0.6-0.9倍。

6、在上述换热板中，所述第一换热结构、第二换热结构具有夹角α，所述第三换热结构、第四换热结构具有夹角β，所述夹角α、夹角β角度为80-130°，夹角α等于夹角β。

7、在上述换热板中，所述第一板体、第二板体的波纹深度为0.8-2.0mm。

8、在上述换热板中，所述第一换热结构顶面宽度为0.5-2.0mm、第三换热结构的顶面宽度为0.5-1.0mm。

9、一种换热器，包括上述换热板。

10、与现有技术相比，本申请具有以下优点：

11、本申请通过优化第一连接台面与第三连接台面、第二连接台面与第三连接台面的连接接触面积，在提升焊点结构强度与承压性能的同时，实现了板体整体结构强度的强化，兼顾了使用可靠性与成本经济性。

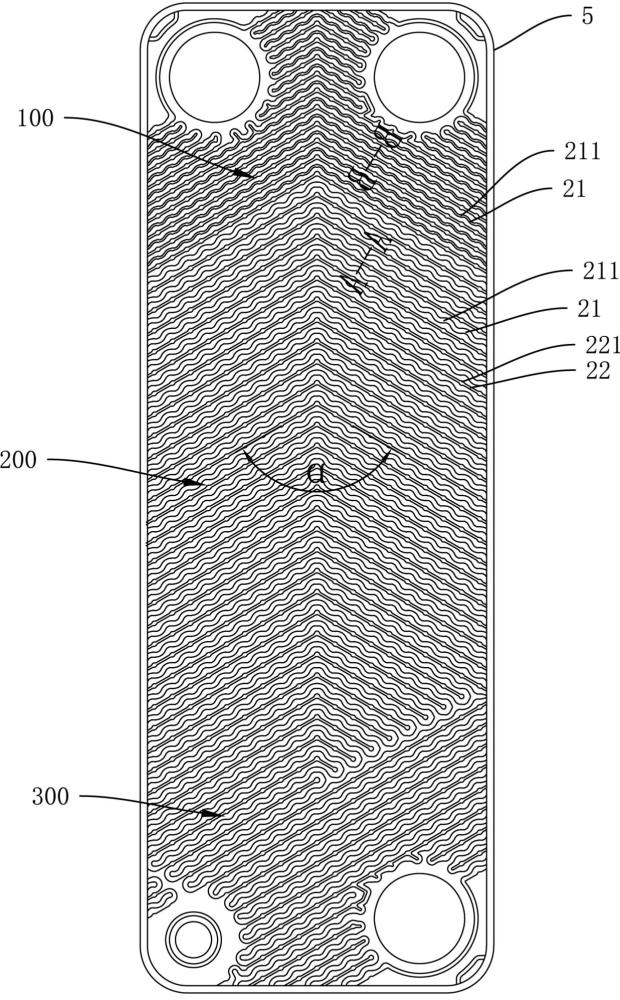

1.一种换热板，其特征在于，包括本体，所述本体包括交替设置的第一板体（2）和第二板体（3），所述第一板体（2）上设置有第一换热结构（21）、第二换热结构（22）；所述第一换热结构（21）为曲波纹，第一换热结构（21）上间隔设置有第一连接台面（211）；所述第二换热结构（22）为直波纹，且所述第二换热结构（22）上间隔设置有第二连接台面（221）；所述第一连接台面（211）为橄榄形，第二连接台面（221）为圆形；所述第二板体（3）设置有第三换热结构（31）、第四换热结构（32），所述第三换热结构（31）、第四换热结构（32）与第一换热结构（21）、第二换热结构（22）的朝向相反；所述第三换热结构（31）为曲波纹，第三换热结构（31）上间隔设置有第三连接台面（311）；所述第四换热结构（32）整体为直波纹，且所述第四换热结构（32）上间隔设置有第四连接台面（321）；其中，在所述第一板体（2）和第二板体（3）依次交替连接时，所述第一连接台面（211）与所述第三连接台面（311）焊接相连，所述第二连接台面（221）与所述第四连接台面（321）焊接相连。

2.根据权利要求1所述的换热板，其特征在于，所述第一连接台面（211）与所述第三连接台面（311）形成第一连接结构（4），所述第二连接台面（221）与所述第四连接台面（321）形成第二连接结构（5），相邻第一连接结构（4）之间具有第一流道（41）；相邻第二连接结构（5）之间具有第二流道（51）；所述第一流道（41）的宽度小于所述第二流道（51）的宽度。

3.根据权利要求1所述的换热板，其特征在于，所述第一板体（2）、第二板体（3）分别设置上导流区（100）、主传热区（200）、下导流区（300）；在上导流区（100）中，相邻的第一换热结构（21）的顶面中心之间具有第二距离b，主传热区（200），相邻的第一换热结构（21）的顶面中心之间具有第一距离a，所述第二距离b为第一距离a的0.6-0.9倍。

4.根据权利要求1所述的换热板，其特征在于，所述第一换热结构（21）、第二换热结构（22）具有夹角α，所述第三换热结构（31）、第四换热结构（32）具有夹角β，所述夹角α、夹角β角度为80-130°，夹角α等于夹角β。

5.根据权利要求1所述的换热板，其特征在于，所述第一板体（2）、第二板体（3）的波纹深度为0.8-2.0mm。

6.根据权利要求1所述的换热板，其特征在于，所述第一换热结构（21）的顶面宽度为0.5-2.0mm、第三换热结构的顶面宽度为0.5-1.0mm。

7.一种换热器，其特征在于，包括权利要求1-6任一所述换热板。
