一种电磁铁组件以及电子烟供油结构的制作方法

本技术涉及电磁铁，具体涉及一种电磁铁组件以及电子烟供油结构。 背景技术： 。电子烟作为一种新型的替代传统烟草的产品，近年来得到了广泛的应用。其核心结构通常包括油仓、烟嘴以及连接两者的油道，通过油道将烟油输送至雾化装置进行加热生成烟雾供用户吸入。然而，现有的电子烟在实际使用中存在一些亟待解决的技术问题。例如，在电子烟不使用时，若放置不当或受到外力冲击，油道内的烟油可能会因重力作用或压力变化而流出至烟嘴处，导致烟油泄漏。这不仅会造成烟油浪费，还可能影响用户的使用体验，甚至对设备内部结构造成损害。电子烟目前面临的使用过程中，受撞击以及震动后阀门变成打开状态，过多烟油流入雾化腔，用户抽吸的时候就会导致雾化量瞬间过大，味道过浓体验感下降；此外，现有电子烟的供油结构多为固定式设计，无法根据实际需求灵活控制油道的通断，进一步加剧了烟油泄漏的风险。烟油泄漏会腐蚀电子烟内的电子零部件，如电磁芯，降低电子烟的使用寿命，现有技术也通过提升电子零部件的材料防腐蚀性，但制备成本较高。

背景技术

技术实现思路

1、本实用新型提供一种电磁铁组件，能应用于电子烟的油道封堵，有效保护动铁芯，提高使用寿命和降低成本。

2、一种电磁铁组件，包括骨架，骨架外壁绕设有可通电流的线圈，骨架开设有内腔，内腔放置有弹性件和动铁芯，弹性件一端抵接于动铁芯底部，弹性件另一端与内腔底部抵触，动铁芯可在内腔中运动，弹性件处于正常状态时推动动铁芯端部伸出内腔，骨架的顶部设置有可伸缩形变的胶帽，胶帽密封盖设于内腔上方，动铁芯顶部与胶帽的顶部固定连接以实现同步运动。

3、电磁铁组件在通电时动铁芯向下压缩弹性件运动以实现开启操作，断电时弹性件推动动铁芯向上运动以实现封堵操作。通过在骨架上设置可形变的胶帽封闭内腔出口，有效防止烟油泄露进入到内腔对动铁芯的腐蚀，因此动铁芯可以采用磁铁材料，不需要作过多的防腐蚀处理，有效降低成本。同时胶帽将弹性件和动铁芯包裹在内腔内，整个电磁铁组件结构稳固，可直接跟电子烟壳体安装连接，减轻后续电子烟安装的工序，提高市场竞争力。

4、进一步的，骨架顶部设置有反扣件，反扣件侧壁向内凹陷形成拉紧槽，胶帽的下端扣合于拉紧槽实现紧密连接以封闭内腔出口。

5、胶帽通过扣合的方式跟反扣件连接为可拆卸连接结构，便于安装和拆卸。

6、进一步的，所述胶帽包括第一帽冠和第二帽冠，所述第一帽冠的直径小于第二帽冠，所述第一帽冠的直径与动铁芯的端部直径相当以实现套合，第二帽冠可被压缩变形。

7、通过设置不同直径的帽冠，第一帽冠实现与动铁芯的配合连接，提升第一帽冠的支撑力，以实现封堵时的支撑力和密封性，第二帽冠可压缩变形，同时也可通过弹性件的推力恢复，在保护动铁芯的同时实现封堵和开启的操作。

8、进一步的，所述动铁芯为永磁铁铁芯，例如钕铁硼；所述弹性件为弹簧；所述胶帽为硅胶胶帽，所述骨架为塑料壳体。

9、由于设置了胶帽对动铁芯的保护，本申请不需要设置定铁芯，动铁芯可直接采用永磁铁材料，不需要作过多的防腐蚀处理，有效降低材料成本，硅胶材质的胶帽属于食品级别，安全卫生，即便跟电子烟油接触也能保证安全性能，且防腐蚀效果显著。

10、进一步的，所述动铁芯的顶部与所述胶帽顶部内壁通过卡扣、插接、粘合或组合的方式固定连接。加工工艺简单，装配也相对简便，增加粘合的方式可以进一步提升连接稳固性。

11、进一步的，所述骨架设置有连接件。连接件用于与电子烟壳体连接，便于后期电子烟的安装。

12、进一步的，所述连接件为凸出设置于骨架两侧的连接耳，连接耳设置有连接孔。该结构可以采用螺栓或者螺丝穿过连接孔实现跟电子烟壳的连接，安装和拆卸简便。

13、包括烟嘴壳体，烟嘴壳体开设有相互连通的进油口和出油口，进油口设置在出油口的侧方，进油口和出油口连通处设置为油道，所述的电磁铁组件固定安装于所述油道处，胶帽的顶部对准出油口，胶帽的侧壁面对进油口，动铁芯带动胶帽能够在油道内的空腔中上下移动以对进油口和出油口进行封堵或开启。

14、本电子烟供油结构为侧供油模式，将电磁铁组件设置在进油口和出油口连通处的油道，可以实现对出油口或进油口的选择性封堵，胶帽的顶部对准出油口，可以利用胶帽的顶部伸入出油口进行封堵，也可以利用胶帽的侧壁抵接进油口实现对进油口的封堵，可根据实际情况选择不同的控制方式，灵活性强。

15、所述胶帽的顶端与所述出油口可插接配合实现对出油口的封堵控制，当线圈通电时，所述胶帽的顶端随动铁芯向下运动且向内缩实现对油道的导通；当线圈断电时，弹性件推动动铁芯向上复位，胶帽顶端随之向上伸出并阻断油道，胶帽的外表面与出油口的内壁紧密贴合。

16、通过上述结构和方式对油道进行启闭和导通，控制方便，结构简单，防泄漏效果好。

17、进一步的，烟嘴壳体设置有螺纹孔，通过螺纹连接件将电磁铁组件固定于烟嘴壳体上。

18、进一步的，所述胶帽的顶端与所述出油口可插接配合实现对出油口的封堵控制；所述胶帽的下端设置有帽沿部，所述烟嘴壳体对应设置有压延部，当电磁铁组件与烟嘴壳体固定连接时，压延部压紧帽沿部。进一步实现胶帽对内腔的密封性。

19、本实用新型的上述方案至少包括以下有益效果：

20、电磁铁组件在通电时动铁芯向下压缩弹簧运动以实现开启操作，断电时弹簧推动动铁芯向上运动以实现封堵操作。通过在骨架上设置可形变的胶帽封闭内腔出口，有效防止烟油泄露进入到内腔对动铁芯的腐蚀，因此动铁芯可以采用永磁体材料，不需要作过多的防腐蚀处理，有效降低成本。同时胶帽将弹性件和动铁芯包裹在内腔内，整个电磁铁组件结构稳固，可直接跟电子烟壳体安装连接，减轻后续电子烟安装的工序，提高市场竞争力。

21、本电子烟供油结构为侧供油模式，将电磁铁组件设置在进油口和出油口连通处的油道，可以实现对出油口或进油口的选择性封堵，胶帽的顶部对准出油口，可以利用胶帽的顶部伸入出油口进行封堵，也可以利用胶帽的侧壁抵接进油口实现对进油口的封堵，可根据实际情况选择不同的控制方式，灵活性强。

22、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

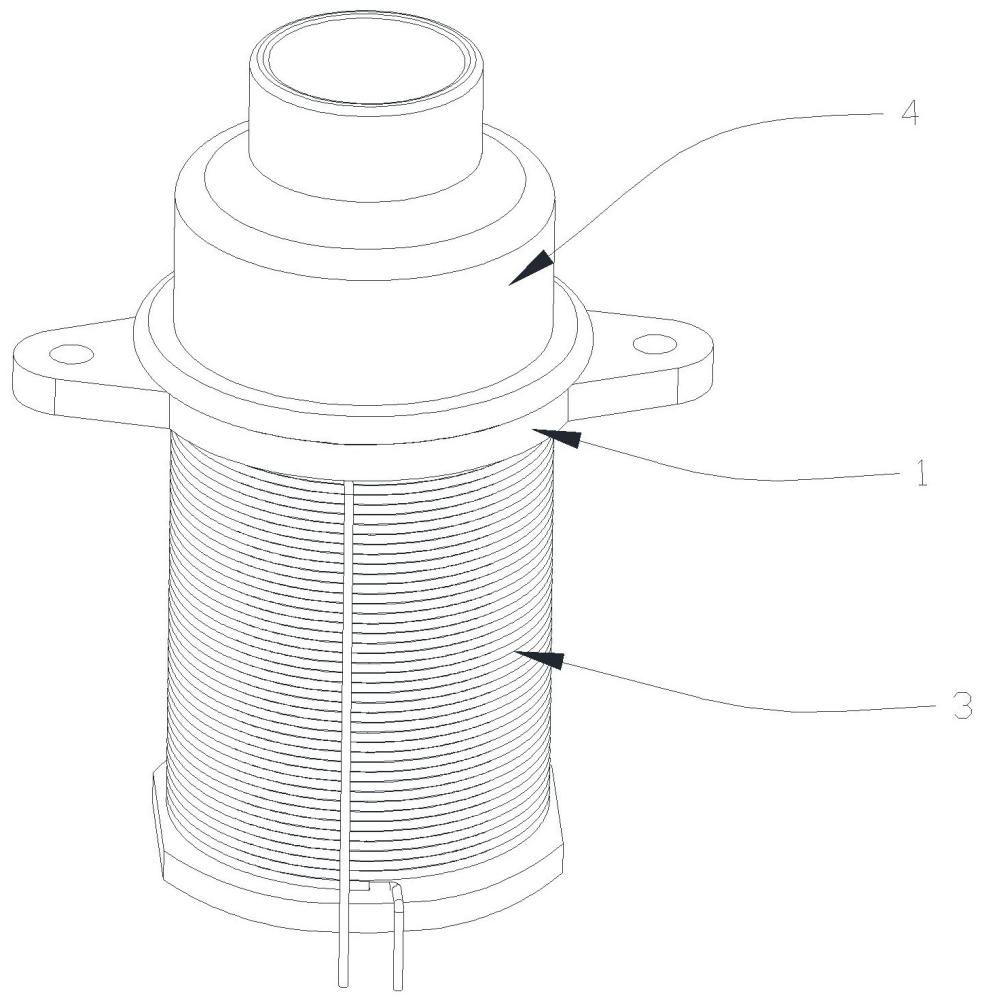

1.一种电磁铁组件，其特征在于：包括骨架（1），骨架（1）外壁绕设有可通电流的线圈（3），骨架（1）开设有内腔，内腔放置有弹性件（6）和动铁芯（5），弹性件（6）一端抵接于动铁芯（5）底部，弹性件（6）另一端与内腔底部抵触，动铁芯（5）可在内腔中运动，弹性件（6）处于正常状态时推动动铁芯（5）端部伸出内腔，骨架（1）的顶部设置有可伸缩形变的胶帽（4），胶帽（4）密封盖设于内腔上方，动铁芯（5）顶部与胶帽（4）的顶部固定连接以实现同步运动。

2.根据权利要求 1 所述的一种电磁铁组件，其特征在于：骨架（1）顶部设置有反扣件（11），反扣件（11）侧壁向内凹陷形成拉紧槽（12），胶帽（4）的下端扣合于拉紧槽（12）实现紧密连接以封闭内腔出口。

3.根据权利要求 1 所述的一种电磁铁组件，其特征在于：所述胶帽（4）包括第一帽冠（41）和第二帽冠（42），所述第一帽冠（41）的直径小于第二帽冠（42），所述第一帽冠（41）的直径与动铁芯（5）的端部直径相当以实现套合，第二帽冠（42）可被压缩变形。

4.根据权利要求 1 所述的一种电磁铁组件，其特征在于：所述动铁芯（5）为永磁体铁芯；所述弹性件（6）为弹簧；所述胶帽（4）为硅胶胶帽；所述骨架（1）为塑料骨架。

5.根据权利要求 1 所述的一种电磁铁组件，其特征在于：所述动铁芯（5）的顶部与所述胶帽（4）顶部内壁通过卡扣、插接、粘合或组合的方式固定连接。

6.根据权利要求 1 所述的一种电磁铁组件，其特征在于：所述骨架（1）设置有连接件（2）。

7.根据权利要求 6 所述的一种电磁铁组件，其特征在于：所述连接件（2）包括凸出设置于骨架两侧的连接耳（21），连接耳（21）设置有连接孔（22）。

8.一种电子烟供油结构，其特征在于：包括烟嘴壳体（7），烟嘴壳体（7）开设有相互连通的进油口（81）和出油口（82），进油口（81）设置在出油口（82）的侧方，进油口（81）和出油口（82）连通处设置为油道（8），权利要求1-7任一项所述的电磁铁组件固定安装于所述油道（8）处，胶帽（4）的顶部对准出油口（82），胶帽（4）的侧壁面对进油口（81），动铁芯（5）的端部上下运动带动胶帽（4）能够在油道（8）内的空腔（83）中上下伸缩运动以对进油口（81）和出油口（82）进行封堵或开启。

9.根据权利要求 8 所述的一种电子烟供油结构，其特征在于：所述胶帽（4）的顶端与所述出油口（82）可插接配合实现对出油口（82）的封堵控制，当线圈（3）通电时，所述胶帽（4）的顶端随动铁芯（5）向下运动且向内缩实现对油道（8）的导通；当线圈（3）断电时，弹性件（6）推动动铁芯（5）向上复位，胶帽（4）顶端随之向上伸出并阻断油道（8），胶帽（4）的外表面与出油口（82）的内壁紧密贴合。

10.根据权利要求 8 所述的一种电子烟供油结构，其特征在于：所述胶帽（4）的下端设置有帽沿部（44），所述烟嘴壳体（7）对应设置有压延部（72），当电磁铁组件与烟嘴壳体（7）固定连接时，压延部（72）压紧帽沿部（44）。
