一种具备减震功能的锅炉底座支撑机构的制作方法

本技术涉及锅炉，具体涉及一种具备减震功能的锅炉底座支撑机构。

背景技术：

1、锅炉是工业及民用领域中用于产生蒸汽或热水的核心设备，广泛应用于：电力、化工、供暖等行业，锅炉在运行的过程中，燃料燃烧时气流冲击炉膛壁面，产生高频震动，长期震动会导致锅炉本体焊缝开裂、管道连接松动，为延长锅炉本体及附属部件寿命，急需使用减震底座对锅炉进行支撑。

2、但是现有的减震底座传统底座多为刚性支撑，无法有效地吸收震动能量，减震结构简单，缺乏运用弹簧和伸缩杆相配合的方式从锅炉的底部将震动进行减弱的结构，导致减震的效果不是很好，为此，我们提出一种具备减震功能的锅炉底座支撑机构。

技术实现思路

1、针对现有技术中的问题，本实用新型提供了一种具备减震功能的锅炉底座支撑机构，采用复合减震结构，可通过弹簧与伸缩杆协同作用，从锅炉底部直接减弱震动，同时，在锅炉底板外围增设弹簧减震器，能够进一步分散并吸收外围震动能量，从而能够有效地提高减震的效果。

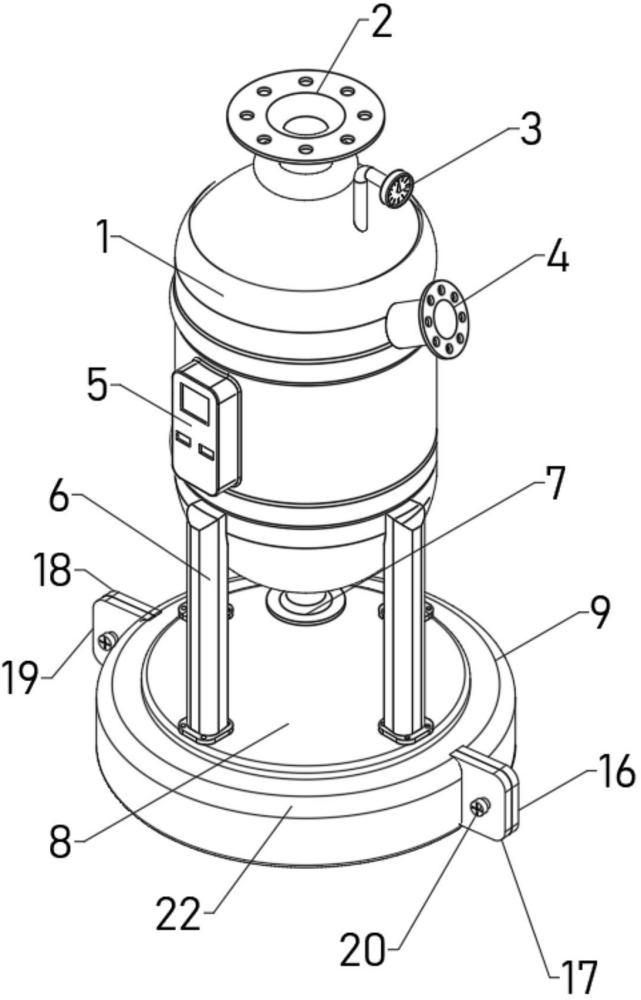

2、本实用新型解决其技术问题所采用的技术方案是一种具备减震功能的锅炉底座支撑机构，包括锅炉、减震板、底座a、底座b和安装槽，所述锅炉的顶部设有进料通道，所述锅炉底部的四周均安装有支撑柱，所述锅炉的底部且位于支撑柱的内侧设有排料通道，所述锅炉的下端分别设有底座a和底座b，所述底座a和底座b的顶部设有底板，所述支撑柱的底部与底板连接；

3、所述底板的底部连接有减震板，所述底座a和底座b的内部均开设有凹槽，所述底座a和底座b的内部且位于凹槽的外侧均开设有安装槽，所述底座a和底座b的内部之间均匀设有减震弹簧，所述减震弹簧的外侧均匀设有伸缩杆，所述伸缩杆的顶部与减震板的底部连接，所述伸缩杆的底部与凹槽连接。

4、通过采用上述技术方案，本新型锅炉底座支撑机构采用复合减震结构，可通过弹簧与伸缩杆协同作用，从锅炉底部直接减弱震动，同时，在锅炉底板外围增设弹簧减震器，能够进一步分散并吸收外围震动能量，从而能够有效地提高减震的效果。

5、具体的，所述底座a和底座b的一端分别固定有一号连接板和二号连接板，所述底座a和底座b的另一端分别固定有三号连接板和四号连接板，所述一号连接板和三号连接板的外侧均设有螺母，所述二号连接板和四号连接板的外侧均设有螺栓。

6、通过采用上述技术方案，通过一号连接板、二号连接板、三号连接板、四号连接板、螺栓和螺母，人员即可将底座a和底座b固定连接。

7、具体的，所述减震板的两端位于安装槽的内部，所述减震板两端的底部固定有弹簧减震器。

8、具体的，所述锅炉一侧的下端通过螺钉安装有温度传感器，所述温度传感器的传感端位于锅炉的内部。

9、具体的，所述锅炉一侧的上端设有加料通道。

10、具体的，所述锅炉的顶部且位于进料通道的一侧安装有压力表，所述压力表的传感端位于锅炉的内部。

11、通过采用上述技术方案，压力表是锅炉安全运行所需的重要监测设备，锅炉内部的压力数值直接反映蒸汽或水的热力学状态，压力表可使得操作人员直观掌握锅炉运行状态，当压力超出预定值时，操作人员可提前采取减少燃料投入、开启排气阀等应急措施。

12、本实用新型的有益效果：

13、（1）本实用新型所述的一种具备减震功能的锅炉底座支撑机构，利用螺栓和螺母，即可将底座a两端的一号连接板和二号连接板连接，同时可将底座b两端的三号连接板和四号连接板连接，使得底座a和底座b能够形成一个完整的底座，便于减震弹簧和弹簧减震器的安装。

14、（2）本实用新型所述的一种具备减震功能的锅炉底座支撑机构，减震板的底部与减震弹簧的顶部连接，同时通过减震弹簧外侧均的伸缩杆的配合，即可从锅炉底部直接减弱震动。

15、（3）本实用新型所述的一种具备减震功能的锅炉底座支撑机构，人员将减震板的外侧插入至安装槽的内部，将弹簧减震器均匀的安装于减震板的底部，进而可分散并吸收锅炉底部外围产生的震动。

1.一种具备减震功能的锅炉底座支撑机构，其特征在于，包括锅炉（1）、减震板（10）、底座a（9）、底座b（22）和安装槽（14），所述锅炉（1）的顶部设有进料通道（2），所述锅炉（1）底部的四周均安装有支撑柱（6），所述锅炉（1）的底部且位于支撑柱（6）的内侧设有排料通道（7），所述锅炉（1）的下端分别设有底座a（9）和底座b（22），所述底座a（9）和底座b（22）的顶部设有底板（8），所述支撑柱（6）的底部与底板（8）连接；

2.根据权利要求1所述的一种具备减震功能的锅炉底座支撑机构，其特征在于，所述底座a（9）和底座b（22）的一端分别固定有一号连接板（16）和二号连接板（17），所述底座a（9）和底座b（22）的另一端分别固定有三号连接板（18）和四号连接板（19），所述一号连接板（16）和三号连接板（18）的外侧均设有螺母（21），所述二号连接板（17）和四号连接板（19）的外侧均设有螺栓（20）。

3.根据权利要求1所述的一种具备减震功能的锅炉底座支撑机构，其特征在于，所述减震板（10）的两端位于安装槽（14）的内部，所述减震板（10）两端的底部固定有弹簧减震器（12）。

4.根据权利要求1所述的一种具备减震功能的锅炉底座支撑机构，其特征在于，所述锅炉（1）一侧的下端通过螺钉安装有温度传感器（5），所述温度传感器（5）的传感端位于锅炉（1）的内部。

5.根据权利要求1所述的一种具备减震功能的锅炉底座支撑机构，其特征在于，所述锅炉（1）一侧的上端设有加料通道（4）。

6.根据权利要求1所述的一种具备减震功能的锅炉底座支撑机构，其特征在于，所述锅炉（1）的顶部且位于进料通道（2）的一侧安装有压力表（3），所述压力表（3）的传感端位于锅炉（1）的内部。
