一种用于蒸汽锅炉的甲醇气化燃烧机的制作方法

本申请涉及蒸汽锅炉燃烧设备，具体为一种用于蒸汽锅炉的甲醇气化燃烧机。

背景技术：

1、甲醇作为一种清洁燃料，在蒸汽锅炉领域应用日益广泛，甲醇燃烧机是实现甲醇高效清洁燃烧的核心设备，现有技术的甲醇燃烧机通常采用风机直接鼓入空气作为助燃气体，其空燃比调节主要依赖于改变风门开度。

2、然而，上述方式在低负荷工况下，为维持稳定燃烧，需要减小风量，但这同时降低了助燃气体中的氧浓度，容易导致甲醇燃烧不充分，产生一氧化碳等污染物，并可能造成熄火；在高负荷工况下，虽需大风量，但若单纯增大空气流量，会导致火焰温度因大量氮气存在而难以进一步提升，限制了燃烧效率。

3、所以有必要提供一种用于蒸汽锅炉的甲醇气化燃烧机来解决上述问题。

4、需要说明的是，本背景技术部分中公开的以上信息仅用于理解本申请构思的背景技术，并且因此，它可以包含不构成现有技术的信息。

技术实现思路

1、基于现有技术中存在的上述问题，本申请所要解决的问题是：提供一种用于蒸汽锅炉的甲醇气化燃烧机，通过设置具有反向同步阀板的转换机构，实现空气与氧气流量的自动互补调节，从而在不同负荷下均能提供适当的助燃气体条件。

2、本申请解决其技术问题所采用的技术方案是：一种用于蒸汽锅炉的甲醇气化燃烧机，包括燃烧机主体，还包括：

3、风机，所述风机的出风端与燃烧机主体内的燃烧室连通；

4、转换机构，其安装在所述风机的进风端上，包括固定在所述风机进风口处进气管，所述进气管的内部转动有阀板一，所述进气管的一侧固定有氧气通入管，所述氧气通入管位于风机的进风口与阀板一之间，所述氧气通入管的内部转动有阀板二，所述阀板一和阀板二同步转动，且阀板一和阀板二开启状态相反；

5、氧气供给管，所述氧气供给管与氧气通入管连通，用于通入氧气。

6、进一步的，所述进气管的下端面固定安装有电机，所述电机通过传动组件一带动阀板一旋转，所述传动组件一包括主动杆一和连杆一以及从动杆一，所述主动杆一和从动杆一的内侧均开设有滑槽，所述连杆一的两端分别滑动套接在主动杆一和从动杆一上的滑槽内，所述主动杆一的一端与电机的输出端固定连接，所述从动杆一的一端与阀板一的轴端固定连接。

7、进一步的，所述阀板一和阀板二之间通过传动组件二同步转动，所述传动组件二包括主动杆二和连杆二以及从动杆二，所述主动杆二和从动杆二的内侧均开设有滑槽，所述连杆二的两端分别滑动套接在主动杆二和从动杆二上的滑槽内，所述主动杆二的一端与阀板一的轴端固定连接，所述从动杆二的一端与阀板二的轴端固定连接。

8、进一步的，所述阀板一的入口处固定连接有滤网。

9、进一步的，所述阀板一的一侧安装有氧含量传感器，所述氧含量传感器至少具有两个检测端头，一个检测端头用于检测风机进风口处的含氧量，另一个检测端头用于检测风机出风口处的含氧量。

10、进一步的，所述燃烧机主体的一侧安装有出火口，所述出火口与燃烧机主体内的燃烧室连通。

11、进一步的，所述燃烧机主体的另一侧安装有视镜和料泵，所述视镜用于观察燃烧机主体内燃烧室的火焰燃烧状态，所述料泵用于将燃料加压并稳定输送至燃烧机主体内的燃烧室内。

12、本申请的有益效果是：本申请提供的一种用于蒸汽锅炉的甲醇气化燃烧机，通过设置由电机驱动、并通过连杆机构实现联动的阀板一和阀板二，能够实现空气通路与氧气通路的反向同步开闭，在低负荷时，可关小空气阀板一并同步开大氧气阀板二，在维持较小总气量的同时保证高氧浓度，确保燃烧稳定充分；在高负荷时，则开大空气阀板一并关小或关闭氧气阀板二，利用大量空气助燃，节约氧气成本；实现了助燃气体浓度与流量的自动匹配，提升了甲醇在不同工况下的燃烧效率与清洁性。

13、除了上面所描述的目的、特征和优点之外，本申请还有其它的目的、特征和优点。下面将参照图，对本申请作进一步详细的说明。

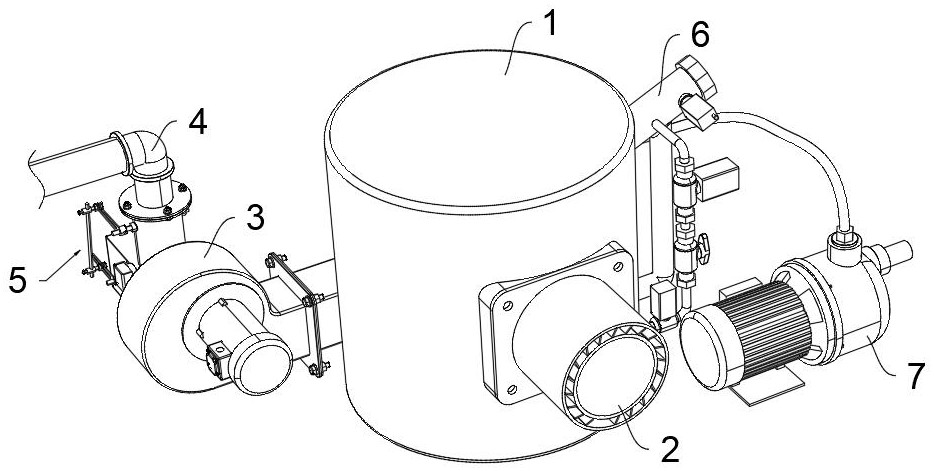

1.一种用于蒸汽锅炉的甲醇气化燃烧机，包括燃烧机主体（1），其特征在于，还包括：

2.根据权利要求1所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述进气管（51）的下端面固定安装有电机（52），所述电机（52）通过传动组件一（53）带动阀板一（57）旋转，所述传动组件一（53）包括主动杆一（531）和连杆一（532）以及从动杆一（533），所述主动杆一（531）和从动杆一（533）的内侧均开设有滑槽，所述连杆一（532）的两端分别滑动套接在主动杆一（531）和从动杆一（533）上的滑槽内，所述主动杆一（531）的一端与电机（52）的输出端固定连接，所述从动杆一（533）的一端与阀板一（57）的轴端固定连接。

3.根据权利要求2所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述阀板一（57）和阀板二（58）之间通过传动组件二（55）同步转动，所述传动组件二（55）包括主动杆二（551）和连杆二（552）以及从动杆二（553），所述主动杆二（551）和从动杆二（553）的内侧均开设有滑槽，所述连杆二（552）的两端分别滑动套接在主动杆二（551）和从动杆二（553）上的滑槽内，所述主动杆二（551）的一端与阀板一（57）的轴端固定连接，所述从动杆二（553）的一端与阀板二（58）的轴端固定连接。

4.根据权利要求1所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述阀板一（57）的入口处固定连接有滤网（56）。

5.根据权利要求1所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述阀板一（57）的一侧安装有氧含量传感器（8），所述氧含量传感器（8）至少具有两个检测端头，一个检测端头用于检测风机（3）进风口处的含氧量，另一个检测端头用于检测风机（3）出风口处的含氧量。

6.根据权利要求1所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述燃烧机主体（1）的一侧安装有出火口（2），所述出火口（2）与燃烧机主体（1）内的燃烧室连通。

7.根据权利要求6所述的一种用于蒸汽锅炉的甲醇气化燃烧机，其特征在于：所述燃烧机主体（1）的另一侧安装有视镜（6）和料泵（7），所述视镜（6）用于观察燃烧机主体（1）内燃烧室的火焰燃烧状态，所述料泵（7）用于将燃料加压并稳定输送至燃烧机主体（1）内的燃烧室内。
