门体组件和制冷设备的制作方法

本发明涉及家用电器，具体而言，涉及一种门体组件和制冷设备。

背景技术：

1、目前，如图1、图2、图3和图4所示，相关技术中，门体组件的面板2’和设有把手槽3’的框体1’通过双面胶粘接连接，用户能够通过把手槽3’拉动门体组件，但是，在实际生产过程中，把手槽3’缺少支撑导致其容易形变，进行使得面板2’与框体1’之间的间隙变大，在用户拉动门体组件时，会产生异响。

技术实现思路

1、本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。

2、为此，本发明的第一方面提供了一种门体组件。

3、本发明的第二方面还提供了一种制冷设备。

4、有鉴于此，本发明的第一方面提出了一种门体组件，门体组件用于制冷设备，门体组件包括：框体；面板，设于框体的一侧，并与框体合围出腔体；发泡层，设于腔体内；其中，框体的一端设有把手槽和至少一个容纳槽，把手槽自框体的外表面向腔体内凹陷设置，容纳槽设于把手槽靠近面板的一侧，且容纳槽的外侧壁与面板相连接，容纳槽朝向腔体的一侧设有开口，开口与腔体相连通，发泡层通过开口填充于容纳槽内。

5、本发明提供的门体组件，包括框体、面板和发泡层，面板设置在框体的一侧，使得面板能够与框体合围出腔体，发泡层设置在腔体内，提升了门体组件的保温效果，进而提升制冷设备的制冷效果。其中，框体的一端设置有把手槽和至少一个容纳槽，把手槽自框体的外表面向腔体内凹陷设置，用户能够将手放在把手槽内，从而拉动门体组件，实现门体组件的开启，还能够实现把手槽的隐藏式设计，提升门体组件的美观性，以及便于运输及组装。容纳槽设置在把手槽靠近面板的一侧且容纳槽的外侧壁与面板相连接，同时，容纳槽设置有朝向腔体的开口，这样，在向腔体内充注发泡液时，发泡液能够由开口进入容纳槽内，发泡液能够涨大并固化从而形成发泡层，发泡层能够将容纳槽的外侧壁挤压在面板上，使得容纳槽的外侧壁与面板可靠贴合，也即使得框体与面板可靠贴合，避免框体与面板之间出现缝隙，提升了框体与面板之间的连接强度，在用户通过把手槽拉动门体组件时，能够避免框体与面板之间分离，并且，发泡层填充在容纳槽内，还提升了把手槽的整体强度，避免把手槽在应力的作用下形变，进而避免开门异响的情况发生。

6、在一些实施例中，可选地，门体组件还包括：粘接件，设于容纳槽的外侧壁与面板之间，容纳槽的外侧壁通过粘接件与面板粘接连接。

7、在该实施例中，容纳槽的外侧壁与面板之间通过粘接件粘接连接，既实现了框体与面板之间的预定位，又能够实现框体与面板之间的连接处的密封，同时，在容纳槽内的发泡层的作用下，还能够将容纳槽的侧壁向面板方向挤压，以减少面板和容纳槽的外侧壁之间的缝隙。

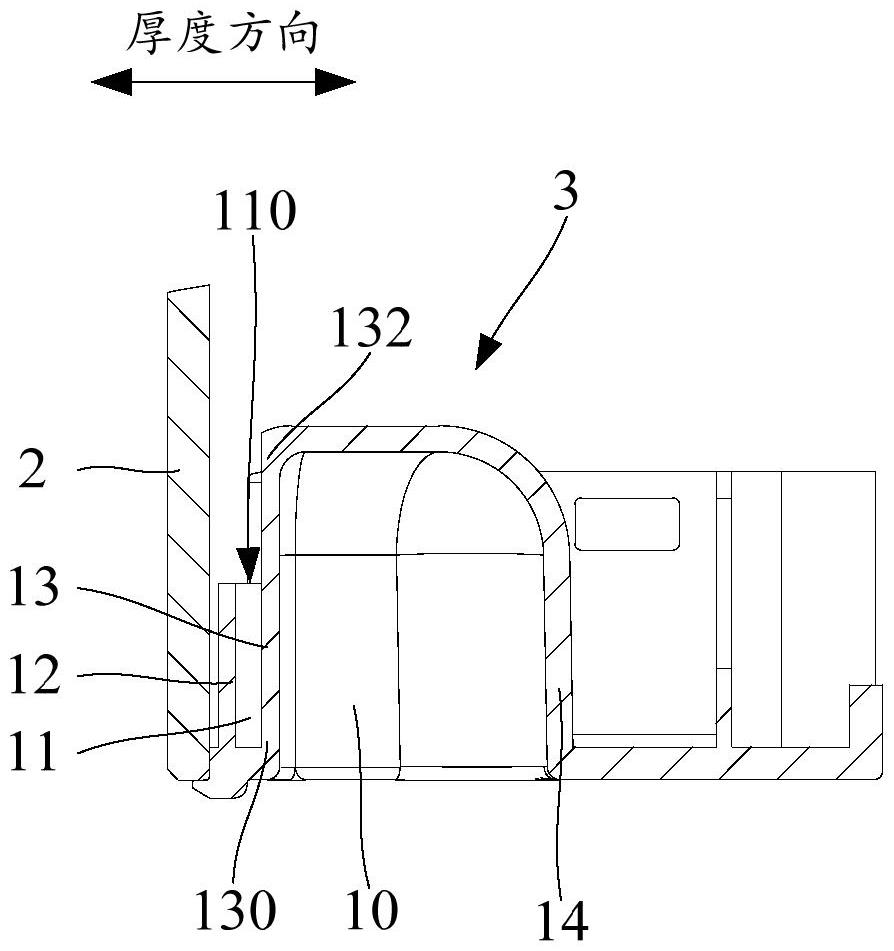

8、在一些实施例中，可选地，框体包括沿面板的厚度方向依次间隔设置的第一连接壁、第二连接壁和第三连接壁，第一连接壁位于第二连接壁靠近面板的一侧并与面板相连接；第二连接壁包括相对设置的第一端和第二端，第一端与第一连接壁相连接以使第二连接壁与第一连接壁合围出容纳槽，第二端与第三连接壁相连接，以使第二连接壁与第三连接壁合围出把手槽。

9、在该实施例中，框体包括沿面板的厚度方向间隔设置的第一连接壁、第二连接壁和第三连接壁，第一连接壁设置在第二连接壁靠近面板的一侧并与面板相连接，第二连接壁的第一端与第一连接壁相连接，使得第一连接壁和第二连接壁合围出容纳槽，同时，第二连接壁的第二端与第三连接壁相连接，使得第二连接壁和第三连接壁合围出把手槽，这样，充注在容纳槽内的发泡层既能够使得第一连接壁贴合在面板上，又能够提升把手槽的整体强度，避免把手槽变形。

10、在一些实施例中，可选地，门体组件还包括：补强板，设于容纳槽内，补强板的至少一部分嵌入于容纳槽内的发泡层内。

11、在该实施例中，门体组件还包括补强板，补强板设置在容纳槽内，在发泡液充注在容纳槽内以后，补强板能够随着发泡液的固化而嵌入在发泡层内，提升了第一连接壁和第二连接壁之间的发泡层的强度，进而提升了第一连接壁和面板之间的贴合性，同时，补强板的设置也实现了对把手槽的支撑。

12、在一些实施例中，可选地，补强板的两侧分别支撑于第一连接壁和第二连接壁。

13、在该实施例中，补强板的两侧分别支撑于第一连接壁和第二连接壁，保证了第一连接壁和第二连接壁之间的距离，避免第一连接壁和第二连接壁靠近，进而保证了第一连接壁与面板之间的贴合强度，也保证了对第二连接壁的支撑效果，避免第二连接壁变形，从而避免把手槽变形，提升了把手槽的强度。

14、在一些实施例中，可选地，补强板包括多个弯折部，至少一个弯折部向第一连接壁拱起并与第一连接壁相连接，至少一个弯折部向第二连接壁拱起并与第二连接壁相连接。

15、在该实施例中，补强板可以设置有多个弯折部，至少一个弯折部能够向第一连接壁拱起并与第一连接壁相连接，至少一个弯折部能够向第二连接壁拱起并与第二连接壁相连接，补强板在实现对第一连接壁和第二连接壁支撑的同时，也通过弯折部的弹性起到调节第一连接壁和第二连接壁之间的距离的作用。

16、在一些实施例中，可选地，补强板包括：板体，板体与第一连接壁和第二连接壁中的一者相接触；支撑壁，设于板体相对的两端，支撑壁与第一连接壁和第二连接壁中的另一者相接触。

17、在该实施例中，补强板包括相连接的板体和支撑壁，支撑壁设置在板体的一侧并连接于板体相对的两端，实现对板体的支撑，同时，板体与第一连接壁和第二连接壁中的一者相接触，支撑壁与第一连接壁和第二连接壁中的另一者相接触，使得补强板支撑在第一连接壁和第二连接壁之间，进而实现对第一连接壁和第二连接壁的支撑。

18、在一些实施例中，可选地，补强板设有进液孔，进液孔与容纳槽相连通。

19、在该实施例中，补强板上设置有进液孔，进液孔用于供发泡液穿过，以避免补强板阻碍发泡液通过而影响容纳槽内的发泡层强度，保证了发泡层对第一连接壁和第二连接壁的支撑效果。

20、在一些实施例中，可选地，沿面板的厚度方向，容纳槽的宽度小于把手槽的宽度。

21、在该实施例中，沿面板的厚度方向，容纳槽的宽度小于把手槽的宽度，能够减少容纳槽在框体宽度上的占用，进而保证了把手槽的宽度足够大，便于用户拉动门体组件。

22、在一些实施例中，可选地，把手槽和容纳槽设于框体沿制冷设备的高度方向的底部或顶部。

23、在该实施例中，把手槽设置在框体的底部或者顶部，实现了把手槽的隐藏式设计，且便于对把手槽进行清理。

24、在一些实施例中，可选地，框体包括：第一框体、第二框体、第三框体和第四框体，第一框体、第二框体、第三框体和第四框体依次首尾相连，第一框体和第三框体设于腔体沿制冷设备的高度方向相对的两端；其中，第一框体设有把手槽和容纳槽。

25、在一些实施例中，可选地，框体为橡胶件或塑胶件。

26、在该实施例中，框体为橡胶件或者塑胶件，既能够减轻门体组件的整体重量，又能够提升用户拉动把手槽时的手感。

27、根据本发明的第二方面，还提出了一种制冷设备，包括：箱体；和如上述任一实施例提出的门体组件，门体组件与箱体活动连接，用于打开或关闭箱体。

28、本发明第二方面提供的制冷设备，因包括上述任一实施例提出的门体组件，因此具有门体组件的全部有益效果。

29、本发明的附加方面和优点将在下面的描述部分中变得明显，或通过本发明的实践了解到。
