冰箱的制作方法

本申请涉及冰箱，特别是涉及冰箱。

背景技术：

1、在生活中，例如饮品制作或者烹饪场景下，存在对冰块的使用需求。制冰机构能够实现冰块的制备。相关技术中，制冰机构可以设置冰箱中。制冰机构为了方便取冰，制冰机构分配冰块的部分会设置在冰箱外，导致对冰箱外观设计的破坏，影响美观。

技术实现思路

1、本申请的实施例提供冰箱，能够兼顾冰箱的使用性和取冰的便利性。

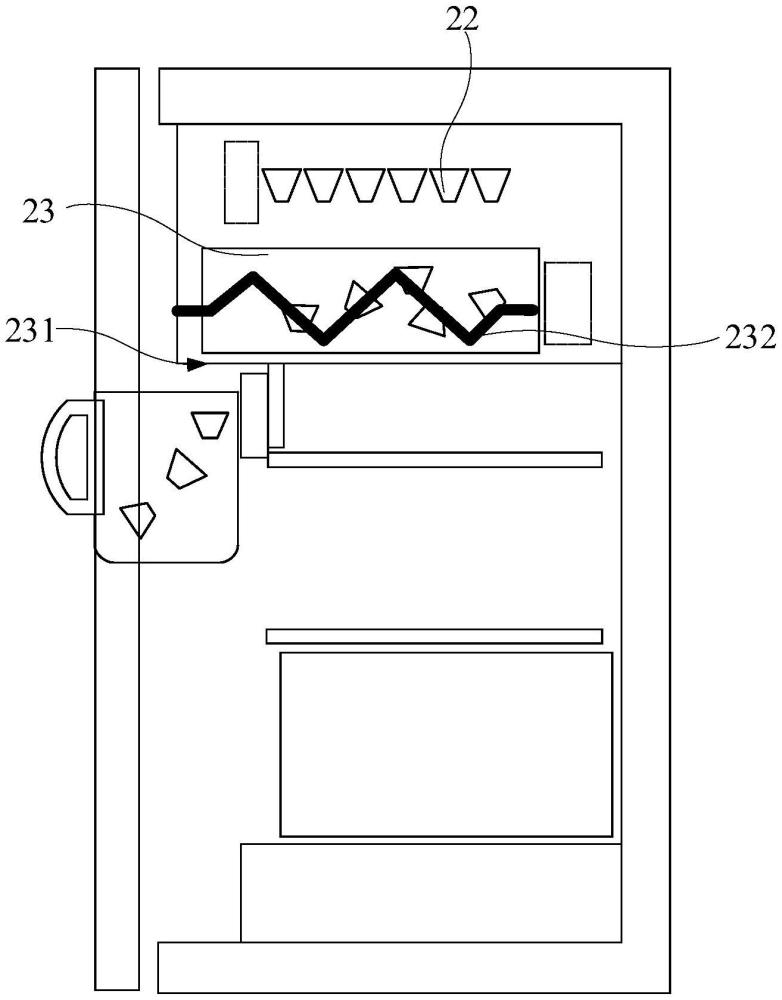

2、本申请实施例提供冰箱。冰箱包括箱体和制冰机构。箱体具有冷藏室。制冰机构设置于冷藏室内。其中，制冰机构包括制冰单元、储冰盒、储水盒，储冰盒用于储存制冰单元产生的冰块，储冰盒具有出冰口，出冰口位于冷藏室内，且与冷藏室连通。

3、可选地，出冰口对应设置有驱动装置和活动设置的密封板，密封板用于打开或者封闭出冰口，驱动装置与密封板驱动连接，制冰机构还包括感应装置，感应装置设置于出冰口下方，用于感应容器的靠近，感应装置与驱动装置通信连接，其中，感应装置设置于冷藏室内。

4、可选地，制冰单元为制冰端子，制冰单元对应设置有换热器，换热器上间隔设置有多个制冰端子，制冰机构还包括活动设置的制冰盒，制冰盒用于盛水，制冰端子至少部分伸入制冰盒，冰箱具有在第一方向上间隔设置的前侧和后侧，多个制冰端子在第一方向上间隔排布。

5、可选地，制冰盒至少具有第一位置和第二位置，制冰盒在第一位置时，制冰单元伸入制冰盒内，制冰盒在第二位置时允许冰块掉落，制冰盒还具有第三位置，制冰盒处于第三位置时，允许制冰盒内的液体排出，且不允许冰块越过制冰盒掉落。

6、可选地，制冰机构还包括排水管道，排水管道的一端与储水盒对应设置，排水管道的另一端与制冰盒对应设置，制冰盒处于第三位置时，制冰盒与排水管道连通，制冰盒包括出水口和脱冰口，制冰盒处于第一位置和第三位置时，出水口在重力方向上位于脱冰口的下方，制冰盒处于第三位置时，出水口与排水管道连通，制冰盒处于第二位置时，脱冰口至少具有朝向储冰盒的分量，允许冰块掉落。

7、可选地，制冰盒可转动设置，制冰盒通过转动在第一位置、第二位置和第三位置之间切换，制冰盒的转动轴线沿着第一方向。

8、可选地，制冰单元为冰格，冰格具有制冰槽，制冰槽具有开口，开口用于供水流经过和供冰块脱出，冰格在重力方向靠下的一侧具有下侧板，下侧板的内壁靠近开口的一端低于下侧板的内壁远离开口的一端，下侧板远离制冰槽槽底的边缘形成开口的边缘，制冰机构还包括出水管，出水管具有出水孔，出水孔与冰格对应设置，出水管设置于冰格在重力方向的上方，制冰机构还包括换热器，换热器设置于冰格背离开口的一侧。

9、可选地，冰格包括上侧板、下侧板、前端板、后端板和底板，上侧板、下侧板、前端板、后端板围设形成制冰槽，上侧板、下侧板、前端板、后端板在远离底板的一侧围设形成开口，至少下侧板与水平方向夹角设置。

10、可选地，上侧板的上表面靠近开口的一端齐平或者低于上侧板的上表面远离开口的一端，出水管设置于上侧板在重力方向的上方。

11、可选地，制冰机构还包括储冰盒，在重力方向上，储冰盒设置于冰格的下方，在水平方向上，储冰盒位于冰格具有开口的一侧；制冰机构还包括储水盒，储水盒设置于冰格和储冰盒下方；在重力方向上，冰格和储冰盒的投影落在储水盒上；在重力方向上，冰格和储冰盒的投影不重合；在水平方向上，冰格和储冰盒间隔设置形成有过水间隙，过水间隙允许水下落到储水盒且不允许冰块下落到储水盒。

12、可选地，冰箱在第一方向上具有前侧和后侧，重力方向为第二方向，出水管在第一方向上延伸，储冰盒和冰格在第三方向上间隔设置，第三方向垂直于第一方向和第二方向；冰格设置有多个，冰格在第一方向上排列有多个形成一排，冰格在第二方向上排列有多排，其中，冰格在第一方向上排列的数量大于冰格在第二方向上排列的数量，出水管沿着第一方向延伸。

13、可选地，冰箱还包括托盘，托盘与出冰口对应设置，用于接取出冰口的掉落物。

14、本申请的有益效果是：区别于现有技术的情况，本申请实施例冰箱中的制冰机构设置在冷藏室内，并且出冰口也位于冷藏室内。换言之，本申请对于冰块的分配是在冷藏室内进行的，用户在需要冰块时，需要打开冰箱门在冷藏室内接取。相较于相关技术在冰箱门体上分配冰块的方式，本申请实施例的冰箱的门体不需要开设于制冰机构配合的机构，冰箱具有更加完整的外观。

1.一种冰箱，其特征在于，包括：

2.根据权利要求1所述的冰箱，其特征在于：

3.根据权利要求1所述的冰箱，其特征在于：

4.根据权利要求3所述的冰箱，其特征在于：

5.根据权利要求4所述的冰箱，其特征在于：

6.根据权利要求4所述的冰箱，其特征在于：

7.根据权利要求1所述的冰箱，其特征在于：

8.根据权利要求7所述的冰箱，其特征在于：

9.根据权利要求8所述的冰箱，其特征在于：

10.根据权利要求7所述的冰箱，其特征在于：

11.根据权利要求10所述的冰箱，其特征在于：

12.根据权利要求1所述的冰箱，其特征在于：
