热敏头、打印机的制作方法

本发明涉及一种搭载于打印机来用于进行打印的热敏头。

背景技术：

1、当热敏头搭载于打印机时，其配置为与压纸辊一同夹持标签等打印介质。构成为在热敏头设有多个发热体，并通过选择性地使该多个发热体发热来对打印介质进行打印。在此，由于打印介质、热转印用的墨带会因打印机内的输送而带电，因而，以往已提出了各种方案，以防止热敏头因来自打印介质、墨带的静电放电而损坏。

2、例如，日本特开平8-150747号公报记载了一种热敏头，其在比发热电阻体的位置靠热敏记录介质的输送方向上游侧设置与热敏记录介质接触的导电部件，并将该导电部件连接至罩部件或散热板并接地。

3、在上述现有热敏头中，与导电部件连接的罩部件通过金属制的螺钉被螺纹固定于散热板。因此，由于螺钉的机械接触导致的电阻波动，该构造难以经由罩部件、或罩部件及散热板实现稳定的电荷移动。

技术实现思路

1、因此，本发明的某方式的目的在于更有效地抑制因静电放电而损坏热敏头的情况。

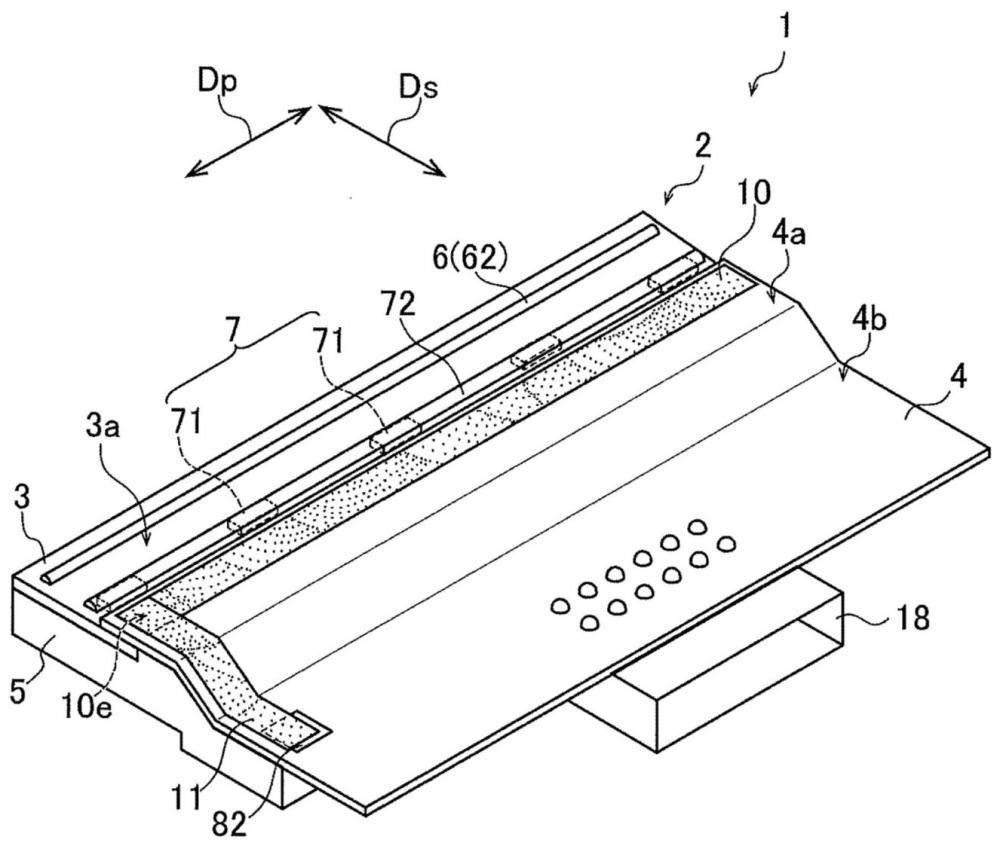

2、本发明的某方式为一种热敏头，其具备：

3、多个发热体，它们沿主扫描方向排列；

4、驱动电路部，其沿主扫描方向与上述多个发热体并列设置，用于选择性地使上述多个发热体发热；

5、电子电路部，其具有信号地线、和向上述驱动电路部供给信号的配线；以及

6、带状的导电体，其在副扫描方向上设置于比上述多个发热体靠上述驱动电路部所在的一侧的位置，并沿主扫描方向与上述多个发热体并列配置，

7、上述带状的导电体与上述信号地线电连接。

8、根据本发明的某方式，能够更有效地抑制因静电放电而损坏热敏头的情况。

1.一种热敏头，其特征在于，具备：

2.根据权利要求1所述的热敏头，其特征在于，

3.根据权利要求1所述的热敏头，其特征在于，

4.根据权利要求1所述的热敏头，其特征在于，

5.根据权利要求1所述的热敏头，其特征在于，

6.根据权利要求1~5中任一项所述的热敏头，其特征在于，

7.根据权利要求6所述的热敏头，其特征在于，

8.根据权利要求7所述的热敏头，其特征在于，具备：

9.根据权利要求6所述的热敏头，其特征在于，

10.根据权利要求6所述的热敏头，其特征在于，

11.根据权利要求6所述的热敏头，其特征在于，

12.根据权利要求1~5中任一项所述的热敏头，其特征在于，

13.根据权利要求12所述的热敏头，其特征在于，

14.根据权利要求1~5中任一项所述的热敏头，其特征在于，

15.一种打印机，其特征在于，具备：
