一种易于拼接安装的配电柜结构的制作方法

本技术属于配电柜装配，特别是涉及一种易于拼接安装的配电柜结构。

背景技术：

1、配电柜(配电箱)是电力系统中用于分配、控制、保护和监测电能的关键设备，通常作为终端配电装置应用于工业、商业及民用建筑等场景。

2、而配电柜在进行拼接安装时，通常需要两个或多个工作人员配合将配电柜的板材拼接，并且需要其中一个工作人员将板材扶持并将孔位对准，再安装螺栓锁紧，当板材固定后，由于处于竖立的状态并受到重力的影响，会导致板材出现倾斜，从而增加拼装难度，需要耗费更多的时间进行安装，导致安装过程较为繁琐复杂。

技术实现思路

1、本实用新型的目的在于提供一种易于拼接安装的配电柜结构，通过设置装配机构，具体是先将背板通过底部的方形插板定位插接在底座上，随后再将两个侧板通过底部的方形插板定位插接在底座上，同时将侧板上的插块与定位条板插接，此方式能够降低出现倾斜的情况，降低拼装难度，随后再将顶盖通过方形适配框与背板和侧板插接，即可快速完成组装，最后使用螺丝固定即可，此方式单人即可操作，不需要多人配合，拼装过程简单便捷，解决了现有配电柜在进行拼接安装时，通常需要两个或多个工作人员配合将配电柜的板材拼接，当板材固定后，由于处于竖立的状态并受到重力的影响，会导致板材出现倾斜，从而增加拼装难度的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种易于拼接安装的配电柜结构，包括底座，所述底座顶部固定连接有定位框，所述底座内部开设有三个方形槽，还包括：

4、装配机构，所述装配机构设置在底座的顶部，所述装配机构包括设置在顶部的背板和两个侧板，所述背板和侧板顶部设置有顶盖，所述背板和侧板底部中心处均固定连接有方形插板，所述顶盖底部固定连接有方形适配框，所述顶盖底部三面均固定连接有凸板；

5、其中，所述背板和侧板底部均与底座顶部接触，所述背板和侧板均通过螺丝与底座固定连接。

6、进一步地，所述方形插板与方形槽相适配，所述方形插板通过方形槽与定位框定位插接，所述方形插板用于将安装的背板和侧板限制和支撑；将背板通过底部的方形插板与底座后方的方形槽插接，再将侧板通过底部的方形插板与底座侧面的方形槽插接，则方形插板用于起到定位的作用，能够将孔位对准，方便后续安装螺丝。

7、进一步地，所述背板正面底部和侧板内侧底部均固定连接有l形插板，所述l形插板内侧与定位框外侧插接，所述l形插板与方形插板配合用于将背板和侧板限制；l形插板分别与背板和侧板为一体设置，l形插板与定位框插接后，会具有一个拉拽的效果，防止背板和侧板出现掉落的情况。

8、进一步地，所述背板正面左侧和右侧均固定连接有定位条板，所述定位条板上开设有若干个槽口，所述侧板朝向定位条板的一侧固定连接有若干个插块，所述插块通过槽口与定位条板定位插接，所述定位条板外表面与侧板表面接触，所述插块与定位条板插接后，用于对背板和侧板连接处加固；侧板在拼接时需要配合掰动，使插块顺利与定位条板上的槽口插接，从而使侧板安装后与背板的连接更加紧实牢固。

9、进一步地，所述方形适配框外侧与背板和两个侧板内侧插接，所述顶盖底部的三个方形适配框分别与背板外侧和两个侧板外侧插接，所述方形适配框用于通过螺丝与背板和侧板固定连接；方形适配框和凸板相互配合，能够对背板和侧板加固，提高安装后的强度。

10、本实用新型具有以下有益效果：

11、1、本实用新型通过设置装配机构，具体是先将背板通过底部的方形插板定位插接在底座上，随后再将两个侧板通过底部的方形插板定位插接在底座上，同时将侧板上的插块与定位条板插接，此方式能够降低出现倾斜的情况，降低拼装难度，随后再将顶盖通过方形适配框与背板和侧板插接，即可快速完成组装，最后使用螺丝固定即可，此方式单人即可操作，不需要多人配合，拼装过程简单便捷。

12、2、本实用新型通过设置l形插板，具体是背板和侧板在安装后，l形插板会与定位框插接，从而使背板和侧板稳定拼接在底座上，同时l形插板和方形插板相互配合，会使背板和侧板处于竖直的状态，大幅降低出现倾斜的问题，使背板和侧板拼装后更加稳固，并且防止出现脱落的情况。

13、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

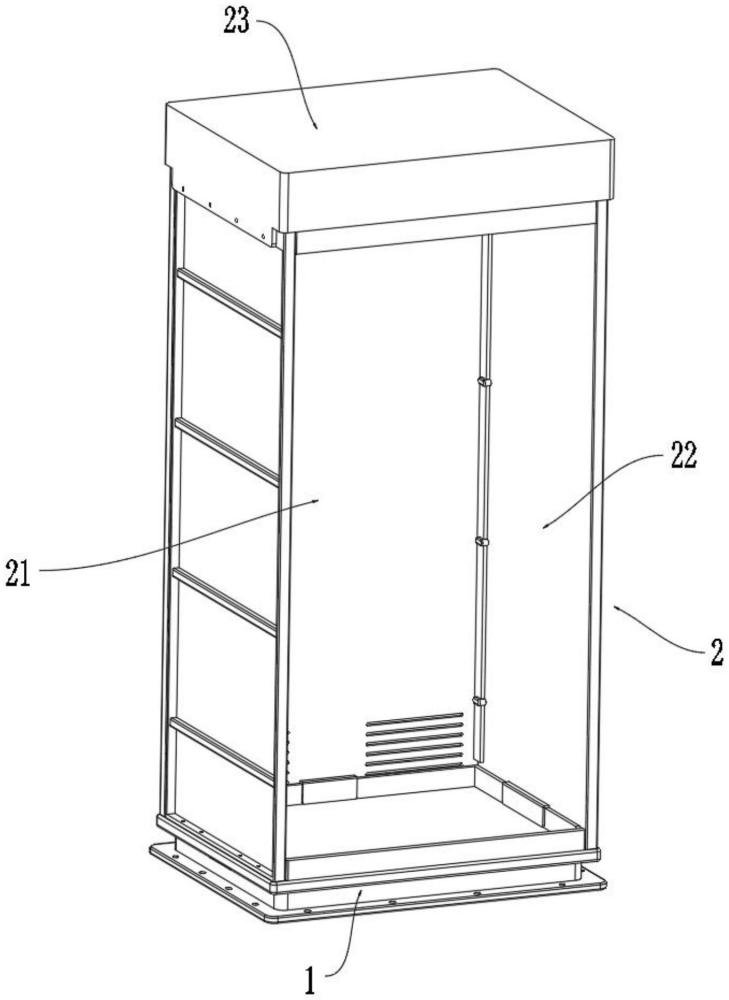

1.一种易于拼接安装的配电柜结构，包括底座(1)，所述底座(1)顶部固定连接有定位框(11)，所述底座(1)内部开设有三个方形槽(12)，其特征在于，还包括：

2.根据权利要求1所述的一种易于拼接安装的配电柜结构，其特征在于，所述方形插板(25)与方形槽(12)相适配，所述方形插板(25)通过方形槽(12)与定位框(11)定位插接，所述方形插板(25)用于将安装的背板(21)和侧板(22)限制和支撑。

3.根据权利要求2所述的一种易于拼接安装的配电柜结构，其特征在于，所述背板(21)正面底部和侧板(22)内侧底部均固定连接有l形插板(24)，所述l形插板(24)内侧与定位框(11)外侧插接，所述l形插板(24)与方形插板(25)配合用于将背板(21)和侧板(22)限制。

4.根据权利要求3所述的一种易于拼接安装的配电柜结构，其特征在于，所述背板(21)正面左侧和右侧均固定连接有定位条板(211)，所述定位条板(211)上开设有若干个槽口(212)，所述侧板(22)朝向定位条板(211)的一侧固定连接有若干个插块(221)。

5.根据权利要求4所述的一种易于拼接安装的配电柜结构，其特征在于，所述插块(221)通过槽口(212)与定位条板(211)定位插接，所述定位条板(211)外表面与侧板(22)表面接触，所述插块(221)与定位条板(211)插接后，用于对背板(21)和侧板(22)连接处加固。

6.根据权利要求2所述的一种易于拼接安装的配电柜结构，其特征在于，所述方形适配框(231)外侧与背板(21)和两个侧板(22)内侧插接，所述顶盖(23)底部的三个方形适配框(231)分别与背板(21)外侧和两个侧板(22)外侧插接，所述方形适配框(231)用于通过螺丝与背板(21)和侧板(22)固定连接。
