一种多功能智能直流无刷吊扇控制器的制作方法

本技术涉及家用电器控制，具体说是多功能智能直流无刷吊扇控制器。

背景技术：

1、吊扇是一种安装于天花板的机械风扇，以电为能源驱动叶扇旋转，促使空气加速流通，主要用于空气循环以达到清凉解暑的功用。

2、目前，吊扇采用交流串激电机作为驱动电机，由于交流串激电机本身的特性，导致传统的吊扇能耗高，且使用寿命有限。

技术实现思路

1、本实用新型要解决的技术问题是提供一种多功能智能直流无刷吊扇控制器，采用该控制器的吊扇可以利用直流无刷电机作为动力源，能耗底，使用寿命长。

2、为解决上述问题，提供以下技术方案：

3、本实用新型的多功能智能直流无刷吊扇控制器包括驱动单元和控制单元。其特点是，所述驱动单元含有u相驱动模块、v相驱动模块和w相驱动模块，所述u相驱动模块、v相驱动模块和w相驱动模块的输入端均与电源相连，所述u相驱动模块的输出端与所述直流无刷吊扇的直流无刷电机的u相相连，所述v相驱动模块的输出端与所述直流无刷电机的v相相连，所述w相驱动模块的输出端与所述直流无刷电机的w相相连；所述控制单元含有单片机芯片u3，单片机芯片u3与所述u相驱动模块、v相驱动模块和w相驱动模块适配连接，控制单元用于驱动u相驱动模块、v相驱动模块和w相驱动模块的上下桥导通或关闭。

4、其中，所述驱动单元与控制单元间适配连接有电流采样电路；所述电流采样电路包括采样电阻rs1，采样电阻rs1的上端分别与u相驱动模块、v相驱动模块和w相驱动模块适配连接，采样电阻rs1的下端接地；所述采样电阻rs1的上端分别与电阻r38的一端和电容c20的一端相连，电阻r38的另一端所述单片机芯片u3相连，采样电阻rs1的下端分别与电容c20的另一端和电阻r32的一端相连，电阻r32的另一端所述单片机芯片u3相连。

5、还包括电压采集电路，所述电压采集电路含有电阻r33和电阻r40，电阻r33的一端与所述驱动电源的母线相连，电阻r33的另一端分别与单片机芯片u3和电阻r40的一端相连，电阻r40的另一端接地，电阻r40的两端间并联有电容c22。

6、所述单片机芯片u3适配连接有红外线接收模块；所述红外线接收模块含有红外接收头ir1，红外接收头ir1的1脚分别与电阻r37的一端和电容c23的一端相连，电阻r37的另一端接电源vdd，电容c23的另一端接地；所述红外接收头ir1的2脚接地，所述红外接收头ir1的3脚与电阻r39的一端相连，电阻r39另一端分别电容c21的一端和单片机芯片u3相连，所述电容c21的另一端接地。

7、所述红外接收头ir1的3脚与电阻r35的一端相连，电阻r35的另一端接电源vdd。

8、还包括显示模块，显示模块含有电源模块和led显示模组，所述电源模块含有整理桥，整理桥的输入端与交流电相连，整理桥的输出端与分别与led显示模组的阳极和电源芯片相连，电源芯片的输出端与led显示模组的阴极相连。

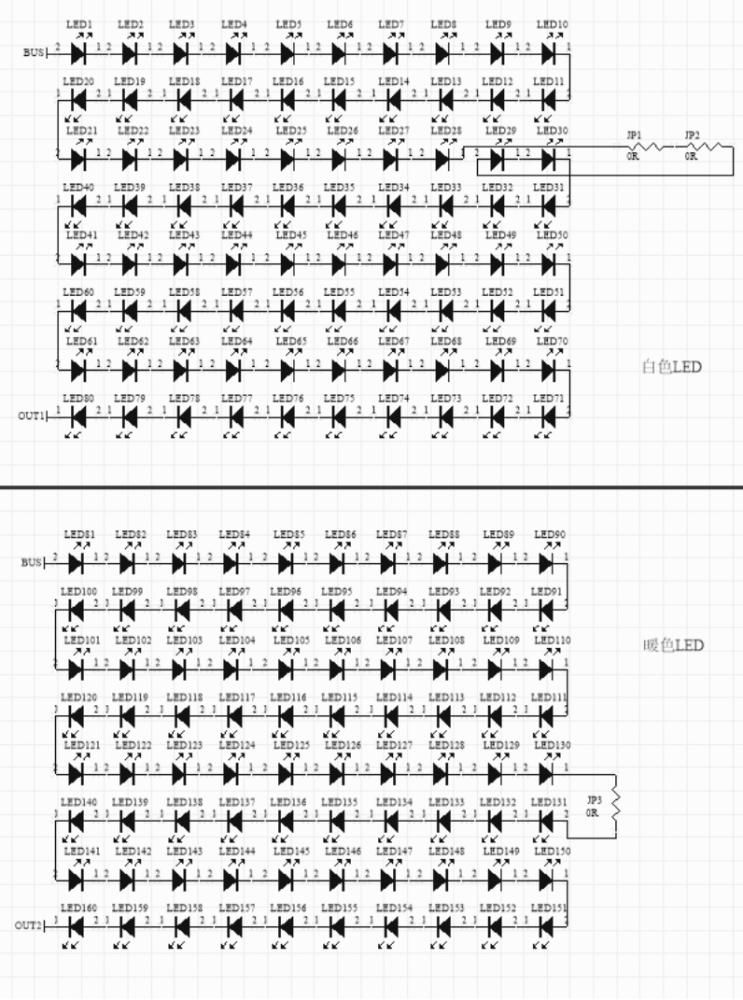

9、所述led显示模组含有暖色灯显示模组和白色灯显示模组，所述电源芯片含有电源芯片u1和电源芯片u2，所述整理桥的输出端均与电源芯片u1和电源芯片u2相连，电源芯片u1的输出端out1与白色灯显示模组的阳极相连，电源芯片u2的输出端out2与暖色灯显示模组的阳极相连。

10、所述单片机芯片u3的型号为fu6532n。

11、采取以上方案，具有以下优点：

12、由于本实用新型的多功能智能直流无刷吊扇控制器的驱动单元含有u相驱动模块、v相驱动模块和w相驱动模块， u相驱动模块、v相驱动模块和w相驱动模块的输入端均与电源相连，u相驱动模块的输出端与所述直流无刷吊扇的直流无刷电机的u相相连，v相驱动模块的输出端与所述直流无刷电机的v相相连，w相驱动模块的输出端与所述直流无刷电机的w相相连，控制单元含有单片机芯片u3，单片机芯片u3与所述u相驱动模块、v相驱动模块和w相驱动模块适配连接，控制单元用于驱动u相驱动模块、v相驱动模块和w相驱动模块的上下桥导通或关闭。该控制器通过uvw三相驱动模块即可驱动直流无刷电机，从而即可利用直流无刷电机替代传统的交流串激电机，减少了能源消耗，提升了使用寿命。

1.一种多功能智能直流无刷吊扇控制器，包括驱动单元和控制单元；其特征在于，所述驱动单元含有u相驱动模块、v相驱动模块和w相驱动模块，所述u相驱动模块、v相驱动模块和w相驱动模块的输入端均与驱动电源相连，所述u相驱动模块的输出端与所述直流无刷吊扇的直流无刷电机的u相相连，所述v相驱动模块的输出端与所述直流无刷电机的v相相连，所述w相驱动模块的输出端与所述直流无刷电机的w相相连；所述控制单元含有单片机芯片u3，单片机芯片u3与所述u相驱动模块、v相驱动模块和w相驱动模块适配连接，控制单元用于驱动u相驱动模块、v相驱动模块和w相驱动模块的上下桥导通或关闭。

2.如权利要求1所述的多功能智能直流无刷吊扇控制器，其特征在于，所述驱动单元与控制单元间适配连接有电流采样电路；所述电流采样电路包括采样电阻rs1，采样电阻rs1的上端分别与u相驱动模块、v相驱动模块和w相驱动模块适配连接，采样电阻rs1的下端接地；所述采样电阻rs1的上端分别与电阻r38的一端和电容c20的一端相连，电阻r38的另一端所述单片机芯片u3相连，采样电阻rs1的下端分别与电容c20的另一端和电阻r32的一端相连，电阻r32的另一端所述单片机芯片u3相连。

3.如权利要求1所述的多功能智能直流无刷吊扇控制器，其特征在于，还包括电压采集电路，所述电压采集电路含有电阻r33和电阻r40，电阻r33的一端与所述驱动电源的母线相连，电阻r33的另一端分别与单片机芯片u3和电阻r40的一端相连，电阻r40的另一端接地，电阻r40的两端间并联有电容c22。

4.如权利要求1所述的多功能智能直流无刷吊扇控制器，其特征在于，所述单片机芯片u3适配连接有红外线接收模块；所述红外线接收模块含有红外接收头ir1，红外接收头ir1的1脚分别与电阻r37的一端和电容c23的一端相连，电阻r37的另一端接电源vdd，电容c23的另一端接地；所述红外接收头ir1的2脚接地，所述红外接收头ir1的3脚与电阻r39的一端相连，电阻r39另一端分别电容c21的一端和单片机芯片u3相连，所述电容c21的另一端接地。

5.如权利要求4所述的多功能智能直流无刷吊扇控制器，其特征在于，所述红外接收头ir1的3脚与电阻r35的一端相连，电阻r35的另一端接电源vdd。

6.如权利要求1所述的多功能智能直流无刷吊扇控制器，其特征在于，还包括显示模块，显示模块含有电源模块和led显示模组，所述电源模块含有整理桥，整理桥的输入端与交流电相连，整理桥的输出端与分别与led显示模组的阳极和电源芯片相连，电源芯片的输出端与led显示模组的阴极相连。

7.如权利要求6所述的多功能智能直流无刷吊扇控制器，其特征在于，所述led显示模组含有暖色灯显示模组和白色灯显示模组，所述电源芯片含有电源芯片u1和电源芯片u2，所述整理桥的输出端均与电源芯片u1和电源芯片u2相连，电源芯片u1的输出端out1与白色灯显示模组的阳极相连，电源芯片u2的输出端out2与暖色灯显示模组的阳极相连。

8.如权利要求1所述的多功能智能直流无刷吊扇控制器，其特征在于，所述单片机芯片u3的型号为fu6532n。
