一种滑轨导向式电缆切割工具的制作方法

本发明涉及高压电缆施工工具，尤其涉及一种滑轨导向式电缆切割工具。

背景技术：

1、高压电缆附件安装过程中，在环切剥离皱纹铝护套后，需对电缆进行端面切割，以便进行导体压接等后续工序。切割端面的平整度直接影响导体压接面的接触质量。目前施工现场普遍采用便携式带锯进行电缆切割。带锯前端设有导向臂，导向臂与锯条平行，操作人员通过观察导向臂来判断锯条是否与电缆轴线保持垂直。然而这种依赖人工目测和经验的控制方式存在明显不足：一是人工目测精度有限，操作人员难以在切割全过程中持续保持带锯与电缆的绝对垂直，稍有偏斜即导致导体端面歪斜，影响后续导体压接面的密合度；二是带锯在切割过程中缺乏外部强制导向约束，锯条受力不均时容易产生横向摆动，加剧切割面不平整。

技术实现思路

1、本发明的目的在于提供一种滑轨导向式电缆切割工具，以解决上述背景技术中存在的技术问题。

2、为实现上述目的，本发明的技术方案如下：

3、一种滑轨导向式电缆切割工具，包括：导向套、竖直滑轨、导向臂、带锯和电缆，所述导向套的顶端前后两侧对称固定连接有两个c形支架，所述c形支架开口朝左下方，两个c形支架之间的上部左右两侧对称转动安装有若干个滚轮一，所述滚轮一与电缆的外壁滚动连接，所述导向套内竖直滑动安装有矩形滑块，所述矩形滑块的顶端设置有能够压紧并滚动连接电缆外壁的滚轮组件；后侧的c形支架的后端上部固定连接有竖直滑轨，所述竖直滑轨垂直于电缆的轴线，所述竖直滑轨上竖直滑动安装有滑座，所述滑座的右端可拆卸式固定连接有导向臂，所述导向臂固定安装在带锯上，且所述带锯锯条的切割段与竖直滑轨平行设置。

4、进一步的，还包括：c形连接板，所述c形连接板的前后两端分别固定连接两个c形支架相向一端，所述c形连接板的弧形外端面与c形支架的弧形外端面齐平。

5、进一步的，还包括：滚轴一，所述滚轮一通过滚轴一转动连接在两个c形支架之间；所述滚轮一伸出c形支架的圆弧内壁。

6、进一步的，所述导向套上开设有竖直贯穿的矩形导向孔，所述矩形滑块竖直贯穿并滑动连接在矩形导向孔内，所述矩形滑块的顶端位于导向套的上方，所述矩形滑块的底端位于导向套的下方。

7、进一步的，还包括：端板、调节杆、旋钮、微调滑块、轴承和矩形连接块，所述矩形滑块的左端开设有矩形槽，所述矩形槽贯穿至矩形滑块的底端；所述矩形滑块的底端固定连接有端板，所述端板上开设有竖直贯穿的内螺纹孔，所述调节杆的外壁上部开设有外螺纹槽，所述调节杆贯穿内螺纹孔且其上的外螺纹槽与内螺纹孔螺纹连接，所述调节杆的底端固定连接有旋钮，所述矩形滑块的顶端开设有竖直贯穿并与矩形槽相连通的矩形穿孔一，所述矩形连接块固定连接在微调滑块的顶端，所述微调滑块竖直滑动连接在矩形穿孔一内，所述调节杆的上端通过轴承转动安装在微调滑块顶端开设的圆形安装槽内；所述滚轮组件可拆卸式固定安装在矩形连接块上。

8、进一步的，所述滚轮组件包括：回形套、l形支架、滚轴二和滚轮二，所述回形套可拆卸式套接固定在矩形连接块上，所述l形支架设置有两个，两个l形支架对称固定连接在回形套的顶端前后两侧，所述滚轮二通过滚轴二转动安装在两个l形支架之间，所述滚轮二滚动连接电缆的外壁。

9、进一步的，还包括：螺栓和螺母，所述螺栓分别纵向贯穿回形套和矩形连接块并在回形套的外壁一侧螺纹连接螺母。

10、进一步的，还包括：转动轴、棘爪、三角支座和弹簧，所述导向套的左端开设有沿左右方向贯穿至矩形导向孔内侧的矩形穿孔二，所述棘爪的宽度小于矩形槽的宽度，所述棘爪通过转动轴转动安装在矩形穿孔二内，所述棘爪由按压头、竖直块和三角卡头依次固定连接而成，所述调节杆的外壁位于外螺纹槽的上方沿调节杆高度方向等间距开设有若干个环形卡槽，所述棘爪中的三角卡头与环形卡槽卡接配合，所述矩形穿孔二的内壁下端固定连接有三角支座，所述三角支座的斜面朝向左侧上方，所述弹簧的一端固定连接在三角支座的斜面上，另一端固定连接在棘爪中的按压头的内端面。

11、进一步的，所述滑座包括：竖直滑块和安装板，所述竖直滑块设置有若干个，若干个竖直滑块分别左右对称可拆卸式固定在在安装板的前端，若干个竖直滑块分别竖直滑动连接在竖直滑轨的左右两侧；其中右侧的若干个竖直滑块分别可拆卸式固定连接导向臂的上部；所述导向臂的下部可拆卸式固定连接在带锯上。

12、进一步的，所述带锯的型号为2107fk；所述导向臂的下端开设有开口朝下的u形槽，所述带锯的活动穿设于u形槽内。

13、与现有技术相比，本发明的有益效果是：

14、1、本发明通过竖直滑轨与滑座的配合，将带锯锯条的运动方向强制约束在与电缆轴线垂直的平面内，从根本上解决了人工目测控制带来的端面歪斜问题。切割后的导体端面平整光洁，为后续导体压接提供了良好的接触面。

15、2、本发明采用滚轮一和滚轮二分别与电缆表面接触，在保持导向约束的同时不限制带锯绕电缆轴线的小幅旋转摆动。操作人员可采用往复摆动方式切割，利用锯条两侧协同参与切削，大幅提高切割速度，同时切口端面仍保持垂直。

16、3、本发明使用时，只需将由导向套、c形支架、滚轴一、滚轮一、矩形滑块、端板、调节杆、旋钮、微调滑块、轴承、矩形连接块、滚轮组件、转动轴、棘爪和弹簧构成的旋转限位装置抱紧于电缆，将滑座卡入竖直滑轨，即可开始切割，无需对带锯进行永久性改造，适合施工现场的快速部署和反复使用；本发明通过按比例缩放主体尺寸，可扩展应用于220kv及以上电压等级的电缆切割。

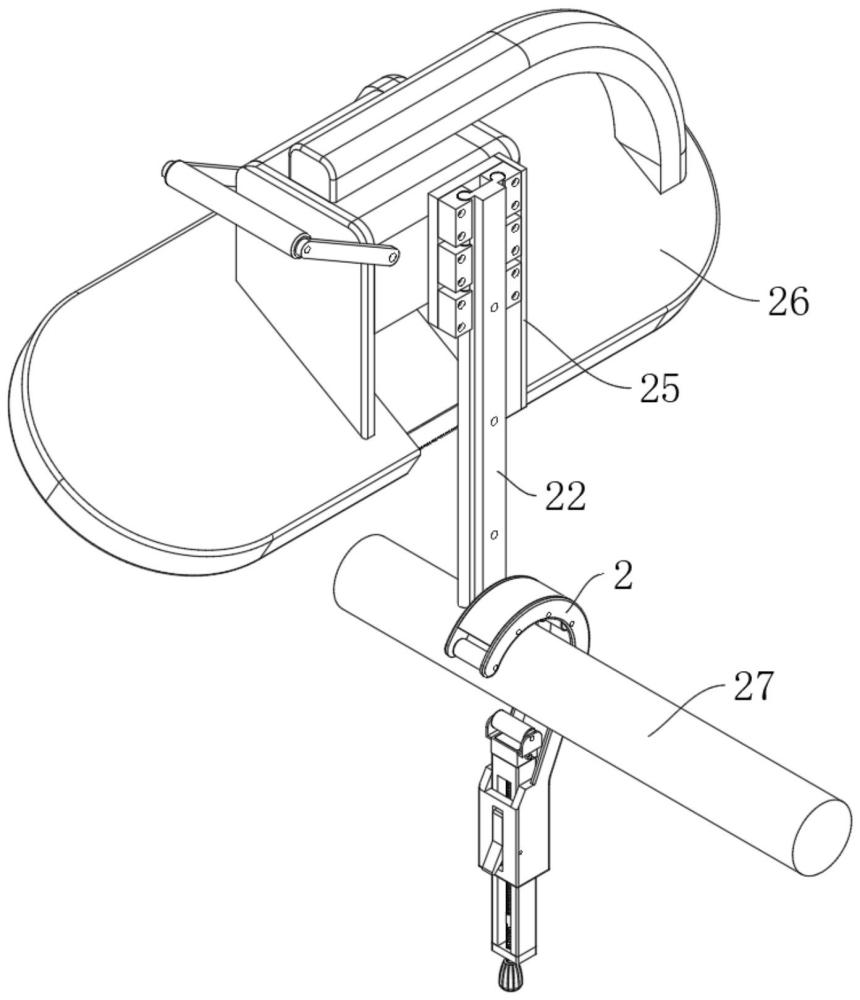

1.一种滑轨导向式电缆切割工具，其特征在于，包括：导向套（1）、竖直滑轨（22）、导向臂（25）、带锯（26）和电缆（27），所述导向套（1）的顶端前后两侧对称固定连接有两个c形支架（2），所述c形支架（2）开口朝左下方，两个c形支架（2）之间的上部左右两侧对称转动安装有若干个滚轮一（5），所述滚轮一（5）与电缆（27）的外壁滚动连接，所述导向套（1）内竖直滑动安装有矩形滑块（6），所述矩形滑块（6）的顶端设置有能够压紧并滚动连接电缆（27）外壁的滚轮组件；后侧的c形支架（2）的后端上部固定连接有竖直滑轨（22），所述竖直滑轨（22）垂直于电缆（27）的轴线，所述竖直滑轨（22）上竖直滑动安装有滑座，所述滑座的右端可拆卸式固定连接有导向臂（25），所述导向臂（25）固定安装在带锯（26）上，且所述带锯（26）锯条的切割段与竖直滑轨（22）平行设置。

2.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：还包括：c形连接板（3），所述c形连接板（3）的前后两端分别固定连接两个c形支架（2）相向一端，所述c形连接板（3）的弧形外端面与c形支架（2）的弧形外端面齐平。

3.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：还包括：滚轴一（4），所述滚轮一（5）通过滚轴一（4）转动连接在两个c形支架（2）之间；所述滚轮一（5）伸出c形支架（2）的圆弧内壁。

4.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：所述导向套（1）上开设有竖直贯穿的矩形导向孔（101），所述矩形滑块（6）竖直贯穿并滑动连接在矩形导向孔（101）内，所述矩形滑块（6）的顶端位于导向套（1）的上方，所述矩形滑块（6）的底端位于导向套（1）的下方。

5.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：还包括：端板（7）、调节杆（8）、旋钮（9）、微调滑块（10）、轴承（11）和矩形连接块（12），所述矩形滑块（6）的左端开设有矩形槽（601），所述矩形槽（601）贯穿至矩形滑块（6）的底端；所述矩形滑块（6）的底端固定连接有端板（7），所述端板（7）上开设有竖直贯穿的内螺纹孔，所述调节杆（8）的外壁上部开设有外螺纹槽（801），所述调节杆（8）贯穿内螺纹孔且其上的外螺纹槽（801）与内螺纹孔螺纹连接，所述调节杆（8）的底端固定连接有旋钮（9），所述矩形滑块（6）的顶端开设有竖直贯穿并与矩形槽（601）相连通的矩形穿孔一，所述矩形连接块（12）固定连接在微调滑块（10）的顶端，所述微调滑块（10）竖直滑动连接在矩形穿孔一内，所述调节杆（8）的上端通过轴承（11）转动安装在微调滑块（10）顶端开设的圆形安装槽内；所述滚轮组件可拆卸式固定安装在矩形连接块（12）上。

6.根据权利要求5所述的一种滑轨导向式电缆切割工具，其特征在于：所述滚轮组件包括：回形套（13）、l形支架（16）、滚轴二（17）和滚轮二（18），所述回形套（13）可拆卸式套接固定在矩形连接块（12）上，所述l形支架（16）设置有两个，两个l形支架（16）对称固定连接在回形套（13）的顶端前后两侧，所述滚轮二（18）通过滚轴二（17）转动安装在两个l形支架（16）之间，所述滚轮二（18）滚动连接电缆（27）的外壁。

7.根据权利要求6所述的一种滑轨导向式电缆切割工具，其特征在于：还包括：螺栓（14）和螺母（15），所述螺栓（14）分别纵向贯穿回形套（13）和矩形连接块（12）并在回形套（13）的外壁一侧螺纹连接螺母（15）。

8.根据权利要求5所述的一种滑轨导向式电缆切割工具，其特征在于：还包括：转动轴（19）、棘爪（20）、三角支座和弹簧（21），所述导向套（1）的左端开设有沿左右方向贯穿至矩形导向孔（101）内侧的矩形穿孔二（102），所述棘爪（20）的宽度小于矩形槽（601）的宽度，所述棘爪（20）通过转动轴（19）转动安装在矩形穿孔二（102）内，所述棘爪（20）由按压头、竖直块和三角卡头依次固定连接而成，所述调节杆（8）的外壁位于外螺纹槽（801）的上方沿调节杆（8）高度方向等间距开设有若干个环形卡槽（802），所述棘爪（20）中的三角卡头与环形卡槽（802）卡接配合，所述矩形穿孔二（102）的内壁下端固定连接有三角支座，所述三角支座的斜面朝向左侧上方，所述弹簧（21）的一端固定连接在三角支座的斜面上，另一端固定连接在棘爪（20）中的按压头的内端面。

9.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：所述滑座包括：竖直滑块（23）和安装板（24），所述竖直滑块（23）设置有若干个，若干个竖直滑块（23）分别左右对称可拆卸式固定在在安装板（24）的前端，若干个竖直滑块（23）分别竖直滑动连接在竖直滑轨（22）的左右两侧；其中右侧的若干个竖直滑块（23）分别可拆卸式固定连接导向臂（25）的上部；所述导向臂（25）的下部可拆卸式固定连接在带锯（26）上。

10.根据权利要求1所述的一种滑轨导向式电缆切割工具，其特征在于：所述带锯（26）的型号为2107fk；所述导向臂（25）的下端开设有开口朝下的u形槽，所述带锯（26）的活动穿设于u形槽内。
