一种高温老化检测装置的制作方法
本技术涉及光伏板老化检测,具体是一种高温老化检测装置。
背景技术:
1、光伏高温老化检测,是通过在检测装置内侧,通过加热组件对放入的光伏板进行加热,从而便于模拟光伏板在使用环境内侧因高温导致的老化现象,以评估光伏板性能衰减情况;
2、而现有的高温老化检测装置在使用时,需要先打开门板,再将光伏板放置其内侧的承载板上侧,再关闭门板,最后对光伏板进行高温加热处理;
3、但在较多数量的光伏板需要进行检测时,这种对光伏板的取放方式,需要先将检测完毕的光伏板取出后,才能将未检测的光伏板放入高温老化检测装置内侧,使得光伏板的交替更换较为费时,影响装置的检测效率;因此,针对上述问题提出一种高温老化检测装置。
技术实现思路
1、为了弥补现有技术的不足,解决背景技术中所提出的至少一个技术问题。

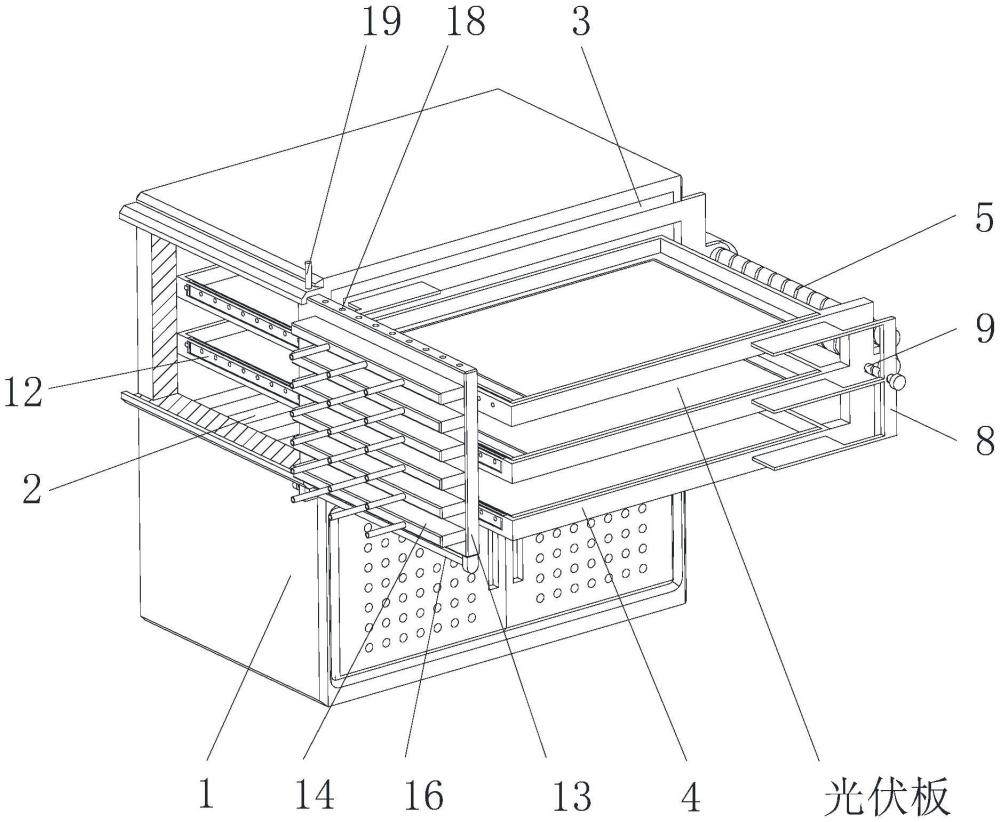

2、本实用新型解决其技术问题所采用的技术方案是:本实用新型所述的一种高温老化检测装置,包括老化检测装置本体,所述老化检测装置本体内侧设置有加热组件,所述老化检测装置本体内侧固定连接有固定板,所述固定板内侧滑动连接有承载板框,所述承载板框内侧螺纹连接有驱动螺杆,所述驱动螺杆和老化检测装置本体转动连接,所述驱动螺杆一端固定连接有平齿轮,所述平齿轮之间相互啮合,所述老化检测装置本体外侧固定连接有驱动电机,一侧所述平齿轮和驱动电机输出端固定连接;此步骤通过设置固定板、承载板框、驱动螺杆、平齿轮和驱动电机,先将光伏板放置在一个承载板框内侧,通过驱动电机带动两个平齿轮同步且反向转动,通过平齿轮带动两侧驱动螺杆反向转动,通过一侧驱动螺杆带动放置光伏板的承载板框穿过固定板进入老化检测装置本体内侧进行加热检测,同时,另一侧驱动螺杆带动未放置光伏板的承载板框移出老化检测装置本体以便于放置光伏板,如此更替,无需先取出检测后的光伏板再放入未检测的光伏板,使得装置更替更加便捷,提高了装置检测的便捷性。
3、优选的,所述承载板框内侧滑动连接有移动框,所述移动框内侧螺纹连接有移动螺杆,所述移动螺杆和承载板框转动连接,所述移动框一端固定连接有夹板,所述夹板和承载板框滑动连接;此步骤通过设置移动框、移动螺杆和夹板,使得在光伏板放入承载板框内侧后,可以通过转动移动螺杆,使得移动螺杆带动移动框和夹板移动,从而通过夹板配合承载板框对光伏板进行夹持固定,使得光伏板进出老化检测装置本体内侧时,不会晃动,使得光伏板的移动更加稳定,提高了装置使用的稳定性。
4、优选的,所述承载板框表面开设有通槽,所述通槽内侧滑动连接有挡条,所述挡条和承载板框滑动连接;此步骤通过设置通槽和挡条,使得在位于承载板框靠近内侧的光伏板需要移出时,可以通过推动光伏板移动至靠近挡条,将挡条拉出通槽,从而便于将光伏板推出承载板框内侧,使得光伏板的取出更加便捷,提高了装置使用的便捷性。
5、优选的,所述老化检测装置本体外侧滑动连接有活动板,所述活动板内侧固定连接有冷却风机,所述承载板框表面和挡条表面均开设有通风槽,所述通风槽和冷却风机配合使用;此步通过设置活动板、冷却风机和通风槽,使得在检测后的光伏板移出老化检测装置本体内侧后,可以通过拉动活动板移动,使得活动板带动冷却风机移动至对照通风槽,通过冷却风机带动空气流动,穿过通风槽或直接与光伏板接触,从而便于对检测后的光伏板及时进行冷却,以便于其后续取出,进一步提高了装置使用的便捷性。
6、优选的,所述活动板一端固定连接有限位杆,所述老化检测装置本体外侧固定连接有限位板,所述限位杆和限位板滑动连接;此步骤通过设置限位杆和限位板,使得在活动板移动时,通过限位板对限位杆的活动范围进行限制,进而使得限位杆对活动板的活动范围进行限制,使得活动板不易与老化检测装置本体分离,提高了装置使用的稳定性。
7、优选的,所述活动板表面开设有插槽,所述老化检测装置本体内侧滑动连接有插杆,所述插槽和插杆配合使用;此步骤通过设置插槽和插杆,使得在活动板移动后,可以通过将插杆插入合适位置的插槽内侧,从而便于活动板位置进行限制固定,提高了装置使用的稳定性。
8、本实用新型的有益之处在于:
9、1.本实用新型通过设置固定板、承载板框、驱动螺杆、平齿轮和驱动电机,先将光伏板放置在一个承载板框内侧,通过驱动电机带动两个平齿轮同步且反向转动,通过平齿轮带动两侧驱动螺杆反向转动,通过一侧驱动螺杆带动放置光伏板的承载板框穿过固定板进入老化检测装置本体内侧进行加热检测,同时,另一侧驱动螺杆带动未放置光伏板的承载板框移出老化检测装置本体以便于放置光伏板,如此更替,无需先取出检测后的光伏板再放入未检测的光伏板,使得装置更替更加便捷,提高了装置检测的便捷性;
10、2.本实用新型通过设置移动框、移动螺杆和夹板,使得在光伏板放入承载板框内侧后,可以通过转动移动螺杆,使得移动螺杆带动移动框和夹板移动,从而通过夹板配合承载板框对光伏板进行夹持固定,使得光伏板进出老化检测装置本体内侧时,不会晃动,使得光伏板的移动更加稳定,提高了装置使用的稳定性。
1.一种高温老化检测装置,包括老化检测装置本体(1),其特征在于:所述老化检测装置本体(1)内侧设置有加热组件(2),所述老化检测装置本体(1)内侧固定连接有固定板(3),所述固定板(3)内侧滑动连接有承载板框(4),所述承载板框(4)内侧螺纹连接有驱动螺杆(5),所述驱动螺杆(5)和老化检测装置本体(1)转动连接,所述驱动螺杆(5)一端固定连接有平齿轮(6),所述平齿轮(6)之间相互啮合,所述老化检测装置本体(1)外侧固定连接有驱动电机(7),一侧所述平齿轮(6)和驱动电机(7)输出端固定连接。
2.根据权利要求1所述的一种高温老化检测装置,其特征在于:所述承载板框(4)内侧滑动连接有移动框(8),所述移动框(8)内侧螺纹连接有移动螺杆(9),所述移动螺杆(9)和承载板框(4)转动连接,所述移动框(8)一端固定连接有夹板(10),所述夹板(10)和承载板框(4)滑动连接。
3.根据权利要求2所述的一种高温老化检测装置,其特征在于:所述承载板框(4)表面开设有通槽(11),所述通槽(11)内侧滑动连接有挡条(12),所述挡条(12)和承载板框(4)滑动连接。
4.根据权利要求3所述的一种高温老化检测装置,其特征在于:所述老化检测装置本体(1)外侧滑动连接有活动板(13),所述活动板(13)内侧固定连接有冷却风机(14),所述承载板框(4)表面和挡条(12)表面均开设有通风槽(15),所述通风槽(15)和冷却风机(14)配合使用。
5.根据权利要求4所述的一种高温老化检测装置,其特征在于:所述活动板(13)一端固定连接有限位杆(16),所述老化检测装置本体(1)外侧固定连接有限位板(17),所述限位杆(16)和限位板(17)滑动连接。
6.根据权利要求5所述的一种高温老化检测装置,其特征在于:所述活动板(13)表面开设有插槽(18),所述老化检测装置本体(1)内侧滑动连接有插杆(19),所述插槽(18)和插杆(19)配合使用。
