一种电力电网用防护型配电装置的制作方法

本发明涉及抽屉式配电柜的，尤其是涉及一种电力电网用防护型配电装置。

背景技术：

1、随着我国750千伏以上级交流输电骨干网架的构建以及大规模电网安全保障和防御体系的不断完善，智能调度系统对电力终端供电的连续性和可靠性提出了严苛要求，电网的安全运行不仅依赖于高压输电线路与宏观调度系统的稳定性，更离不开底层配电终端设备的高效配合，抽屉式配电柜作为当前配电网络中应用最广的模块化核心单元，其接电接触的长期稳定性，对于保障换流站站用电系统及关键工业负荷的供电质量至关重要，是确保整个电网安全防御体系末端稳固运行的基石。

2、然而，现有抽屉式配电柜通常采用插接式接电结构，在抽屉单元推拉进出的日常运维与检修过程中，接电金属部件之间会产生持续的滑动摩擦，这种机械磨损随着运行周期的长期累积，易导致接点表面氧化、接触电阻急剧增大，进而引发接点发热、接触不良甚至瞬间断电等故障。

3、在传统视角下，此类末端元件的磨损问题可能仅被视为局部设备失效；但在大规模电网安全防御体系下，末端接触的不稳定将直接干扰智能调度系统对电网故障的精准定位与隔离判断，一旦底层配电终端因接电磨损发生意外断电，不仅会导致用电负载停机，更可能破坏电网故障隔离策略的针对性响应，削弱电力供应系统的整体抗灾韧性与调度灵活性。

4、因此，故而提出一种电力电网用防护型配电装置来解决上述问题。

技术实现思路

1、为了解决背景技术中提出的问题，本发明提供一种电力电网用防护型配电装置。

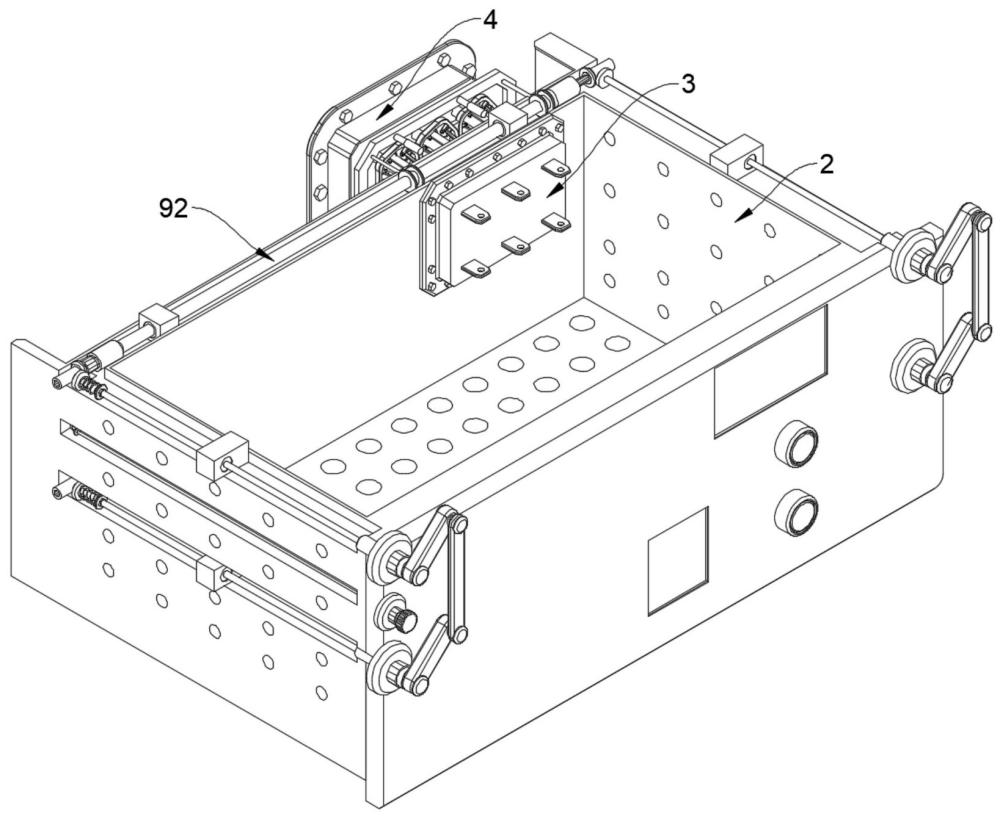

2、本发明提供的一种电力电网用防护型配电装置，采用如下的技术方案：包括配电柜体和抽屉箱体，所述抽屉箱体设置有多个，多个抽屉箱体滑动安装在配电柜体内部，还包括：

3、内接电单元块，所述内接电单元块与抽屉箱体等数量设置，多个内接电单元块分别一一对应贯穿安装在多个抽屉箱体内侧，每个内接电单元块位于抽屉箱体外侧一端均设置有外接电单元块，外接电单元块安装在配电柜体内部，外接电单元块靠近内接电单元块一端呈多个接电杆状结构。

4、所述外接电单元块与内接电单元块之间设置有活动架体，活动架体与相邻的抽屉箱体弹性连接，外接电单元块的每个接电杆均套接有固定接电架体，固定接电架体与相邻的内接电单元块连接。

5、所述外接电单元块的接电杆与外侧的固定接电架体之间设置有能够弹性伸缩的联电单元，联电单元与活动架体连接。

6、所述抽屉箱体安装有拉动活动架体靠近抽屉箱体的手动驱动组件。

7、可选的，所述固定接电架体包括圆环和多个内弧形斜板，圆环与内接电单元块连接，内弧形斜板与圆环固定，内弧形斜板远离圆环中与圆环的轴线距离逐渐增加，外接电单元块的接电杆与相邻的圆环同轴设置，多个内弧形斜板以圆环轴线圆周阵列均匀分布。

8、可选的，所述联电单元包括多个导电珠和多个球心杆，球心杆与导电珠等数量设置，球心杆贯穿安装在导电珠球心处，导电珠与内弧形斜板靠近圆环轴线一面贴合设置，球心杆两端均安装有拉力伸缩板，球心杆能相对拉力伸缩板转动，拉力伸缩板远离相邻圆环轴线一端与活动架体连接。

9、可选的，所述手动驱动组件包括两个拉力驱动单元。

10、所述拉力驱动单元包括拉力绳、缠绕轴和侧轴，侧轴与缠绕轴垂直设置，抽屉箱体内侧开设有供缠绕轴和侧轴安装的腔体，拉力绳一端与缠绕轴连接，拉力绳另一端滑动贯穿抽屉箱体内壁后与相邻的活动架体连接。

11、所述缠绕轴内侧设置有双段旋转轴，双段旋转轴两端能够相对旋转，缠绕轴两端均同轴安装有内棱套，双段旋转轴两端均套接安装有内棱轴，两个内棱轴中其中一个内棱轴同轴滑动插接在相邻的内棱套内侧，两个内棱轴外侧均滑动套接有短轴，短轴转动安装在抽屉箱体内部，两个短轴外表面均同轴安装有从动锥齿轮，侧轴外表面同轴安装有主动锥齿轮，主动锥齿轮与相邻的从动锥齿轮啮合。

12、可选的，每个双段旋转轴远离主动锥齿轮一侧设置有绷紧锥齿轮，绷紧锥齿轮与相邻的从动锥齿轮啮合，每个绷紧锥齿轮同轴安装有能相对转动的中心轴，中心轴转动贯穿抽屉箱体的内壁，绷紧锥齿轮与中心轴弹性扭动连接。

13、可选的，每个中心轴和侧轴位于抽屉箱体外侧一端均同轴安装有棱杆，棱杆外侧滑动套接有传动棱套，传动棱套外侧滑动套接有锁紧棱环，锁紧棱环与抽屉箱体外侧连接。

14、可选的，所述传动棱套远离抽屉箱体一端安装有扭动摆板，抽屉箱体外侧设置有两个联动板，抽屉箱体内侧的两个中心轴所对应的两个棱杆所连接的两个扭动摆板和两个侧轴所对应的两个棱杆分别与同一个联动板的两端转动连接。

15、可选的，所述抽屉箱体内侧设置有位置控制板，位置控制板上下两端转动套接在两个双段旋转轴外表面，位置控制板端面螺纹贯穿有螺纹轴，螺纹轴转动插接在抽屉箱体内侧，抽屉箱体内侧设置有与螺纹轴垂直设置的长轴，长轴一端与螺纹轴通过锥齿轮啮合组件传动，长轴另一端转动贯穿抽屉箱体内壁。

16、可选的，所述长轴位于抽屉箱体外侧一端同轴安装有棱形伸缩杆，抽屉箱体外侧安装有锁紧棱套，锁紧棱套与棱形伸缩杆同轴设置，锁紧棱套内侧与棱形伸缩杆大径端相适配。

17、可选的，所述联动板连接的两个扭动摆板平行设置，扭动摆板所连接棱杆与联动板分别位于扭动摆板两端。

18、综上所述，本发明包括以下有益技术效果：

19、1.本发明通过在外接电单元块的接电杆与固定接电架体之间设置导电珠和球心杆，将传统接电结构之间的滑动摩擦转变为导电珠滚动摩擦，极大降低了接电部件在插拔过程中的机械磨损，有效解决了因长期摩擦导致的接触不良问题，显著提升了接电单元的导电稳定性与使用寿命，为大规模电网安全防御体系下的终端供电可靠性提供了基础保障。

20、2.本发明通过设置弹性连接的活动架体配合内弧形斜板结构，实现了接电与抽拉动作的通电和断电，在抽屉箱体抽拉移动过程中，导电珠与接电杆自动分离断电，避免了接电杆在抽屉移动时的无效摩擦，仅在抽屉完全推入到位后，通过手动驱动组件控制导电珠向轴心移动实现紧密接电，从而实现了动时断电无磨损，静时接电的保护效果，显著降低因操作不当引发的末端回路波动，保障电网底层设备的运维安全。

21、3.本发明通过双段旋转轴、内棱轴与内棱套的配合设计，结合位置控制板对传动路径的切换，实现了接电后的弹性蓄力补偿，在导电珠与接电杆接触后，通过绷紧锥齿轮与中心轴上的扭簧结构对活动架体施加持续的弹性拉力，不仅保证了导电珠与接电杆及固定架之间的接触压力恒定，防止因振动导致的接触松动，还便于精确控制接电压力的大小，进一步提升了供电的稳定性。

22、4.本发明通过联动板、传动棱套及锁紧棱环等结构的配合，实现了双侧轴或双中心轴的同步驱动与位置锁定，操作人员只需拨动联动板即可同时控制两侧扭动摆板，并在接电完成后传动棱套插入锁紧棱环内，对棱杆和传动棱套的转动角度固定，防止误操作导致的断电，大幅提升了多回路抽屉单元操作的便捷性与运行安全性。

1.一种电力电网用防护型配电装置，包括配电柜体（1）和抽屉箱体（2），所述抽屉箱体（2）设置有多个，多个抽屉箱体（2）滑动安装在配电柜体（1）内部，其特征在于，还包括：

2.根据权利要求1所述的一种电力电网用防护型配电装置，其特征在于：所述固定接电架体（6）包括圆环（61）和多个内弧形斜板（62），圆环（61）与内接电单元块（3）连接，内弧形斜板（62）与圆环（61）固定，内弧形斜板（62）远离圆环（61）中与圆环（61）的轴线距离逐渐增加，外接电单元块（4）的接电杆与相邻的圆环（61）同轴设置，多个内弧形斜板（62）以圆环（61）轴线圆周阵列均匀分布。

3.根据权利要求2所述的一种电力电网用防护型配电装置，其特征在于：所述联电单元（7）包括多个导电珠（71）和多个球心杆（72），球心杆（72）与导电珠（71）等数量设置，球心杆（72）贯穿安装在导电珠（71）球心处，导电珠（71）与内弧形斜板（62）靠近圆环（61）轴线一面贴合设置，球心杆（72）两端均安装有拉力伸缩板（73），球心杆（72）能相对拉力伸缩板（73）转动，拉力伸缩板（73）远离相邻圆环（61）轴线一端与活动架体（5）连接。

4.根据权利要求3所述的一种电力电网用防护型配电装置，其特征在于：所述手动驱动组件（8）包括两个拉力驱动单元（9）；

5.根据权利要求4所述的一种电力电网用防护型配电装置，其特征在于：每个双段旋转轴（94）远离主动锥齿轮（99）一侧设置有绷紧锥齿轮（910），绷紧锥齿轮（910）与相邻的从动锥齿轮（98）啮合，每个绷紧锥齿轮（910）同轴安装有能相对转动的中心轴（911），中心轴（911）转动贯穿抽屉箱体（2）的内壁，绷紧锥齿轮（910）与中心轴（911）弹性扭动连接。

6.根据权利要求5所述的一种电力电网用防护型配电装置，其特征在于：每个中心轴（911）和侧轴（93）位于抽屉箱体（2）外侧一端均同轴安装有棱杆（912），棱杆（912）外侧滑动套接有传动棱套（913），传动棱套（913）外侧滑动套接有锁紧棱环（914），锁紧棱环（914）与抽屉箱体（2）外侧连接。

7.根据权利要求6所述的一种电力电网用防护型配电装置，其特征在于：所述传动棱套（913）远离抽屉箱体（2）一端安装有扭动摆板（915），抽屉箱体（2）外侧设置有两个联动板（916），抽屉箱体（2）内侧的两个中心轴（911）所对应的两个棱杆（912）所连接的两个扭动摆板（915）和两个侧轴（93）所对应的两个棱杆（912）分别与同一个联动板（916）的两端转动连接。

8.根据权利要求7所述的一种电力电网用防护型配电装置，其特征在于：所述抽屉箱体（2）内侧设置有位置控制板（941），位置控制板（941）上下两端转动套接在两个双段旋转轴（94）外表面，位置控制板（941）端面螺纹贯穿有螺纹轴（942），螺纹轴（942）转动插接在抽屉箱体（2）内侧，抽屉箱体（2）内侧设置有与螺纹轴（942）垂直设置的长轴（943），长轴（943）一端与螺纹轴（942）通过锥齿轮啮合组件（944）传动，长轴（943）另一端转动贯穿抽屉箱体（2）内壁。

9.根据权利要求8所述的一种电力电网用防护型配电装置，其特征在于：所述长轴（943）位于抽屉箱体（2）外侧一端同轴安装有棱形伸缩杆（945），抽屉箱体（2）外侧安装有锁紧棱套（946），锁紧棱套（946）与棱形伸缩杆（945）同轴设置，锁紧棱套（946）内侧与棱形伸缩杆（945）大径端相适配。

10.根据权利要求9所述的一种电力电网用防护型配电装置，其特征在于：所述联动板（916）连接的两个扭动摆板（915）平行设置，扭动摆板（915）所连接棱杆（912）与联动板（916）分别位于扭动摆板（915）两端。
