电能计量箱的制作方法

本技术涉及计量箱，尤其涉及电能计量箱。

背景技术：

1、电能计量箱是电力系统中专门用于安装和保护电能计量装置的标准化箱体设备，属于用户端配电回路的核心计量单元。箱体一般采用 smc 复合材料、冷轧钢板或 abs 工程塑料制成，具备防尘、防水、防腐蚀及防窃电的封闭结构，内部集成电能表、电流互感器、接线端子排、断路器及熔断器等元器件，能够在各种户外或户内环境下为电能计量提供安全、稳定的安装空间，是供电企业与用户之间进行电量结算的法定计量载体。

2、在日常供用电场景中，电能计量箱广泛应用于居民住宅、商业楼宇、工矿企业及市政公共设施，其核心用途是对用户的实际用电量进行精准计量，为电费核算与收缴提供可靠依据；同时兼具线路过载保护、短路保护和分断控制功能，可有效隔离故障、保障下游用电安全。随着智能化升级，多数新型计量箱还支持远程抄表、实时负荷监测及异常用电告警，便于供电部门开展线损分析、用电稽查和运维管理，是规范供用电秩序、实现精细化电能管理不可或缺的基础设备。

3、现有的电能计量箱在使用时，缆线固定依赖人工操作或简单卡接，受设备振动及外力拉扯影响易发生松脱，造成计量中断或接触不良，同时线缆接口裸露也为窃电行为提供了可乘之机，影响计量数据的准确性与用电安全性。

技术实现思路

1、本技术的目的在于：为解决上述背景技术中缆线固定依赖人工操作或简单卡接，受设备振动及外力拉扯影响易发生松脱，造成计量中断或接触不良，同时线缆接口裸露也为窃电行为提供了可乘之机的问题，本技术提供了电能计量箱。

2、本技术为了实现上述目的具体采用以下技术方案：

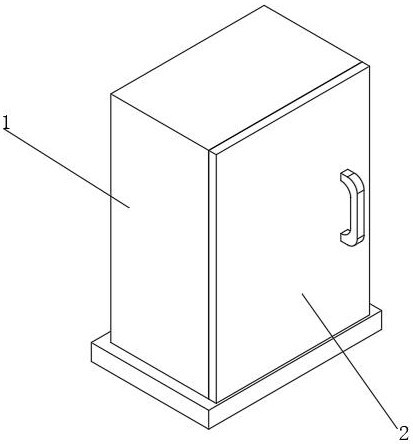

3、电能计量箱，包括箱体，所述箱体的一侧安装有箱门，且箱体的内部安装有多组元件组，所述箱体的内部安装有感应件，且箱体的内部一侧安装有密封组件，所述箱体的内部安装有多个紧固组件，所述紧固组件与元件组相互对应，且紧固组件与密封组件传动连接，所述箱体的一侧上下两端均安装有锁紧组件，所述锁紧组件与密封组件传动连接，所述箱门的一侧开设有多个与锁紧组件对应的卡槽，所述箱体的内部一侧固定连接有控制器，所述箱体的一侧顶端固定连接有触碰传感器，所述控制器与密封组件、感应件和触碰传感器电性连接。

4、通过采用上述技术方案，当密封组件运行时，其内部构件可同步对紧固组件进行驱动，使得紧固组件内部构件同步运行，通过紧固组件内部构件可对插接在元件组上的缆线进行自动夹紧固定，减少其在使用时出现松动脱离的现象，最大限度提高运行稳定性，同时，提高该计量箱的防窃电性能；

5、当密封组件运行时，其内部构件还可同步对锁紧组件进行驱动，使得锁紧组件内部构件同步运行，其内部构件进行伸展，进而对卡槽形成卡接，对箱门进一步限制固定，提高箱门在闭合状态下的稳固性，减少外力破坏导致箱门意外开启的可能性，进而提升箱体的整体密封性能和防盗效果，此外，当密封组件反向运行时，可带动紧固组件复位，即可松开对缆线的固定，以便于运维人员检修或更换。

6、进一步地，所述感应件包括固定连接在箱体内部一侧的振动传感器，所述箱体的内部和箱门的一侧均安装有多组感应触头，所述感应触头与振动传感器电性连接。

7、通过采用上述技术方案，在该设备运行期间，通过多个感应触头对箱体和箱门上的异常振动进行实时监测，并将信号实时反馈至振动传感器进行集中处理。

8、进一步地，所述密封组件包括固定连接在箱体内底部一侧的双头电机，所述双头电机的一侧输出轴处固定连接有螺纹杆，所述箱体的内部一侧滑动安装有驱动框架，所述驱动框架的一侧端角处固定连接有与螺纹杆螺纹连接的螺纹套，所述驱动框架的一侧固定连接有密封垫。

9、通过采用上述技术方案，通过双头电机的运行，可带动螺纹杆进行旋转，旋转下的螺纹杆可对螺纹套进行驱动，使得螺纹套对驱动框架进行推动，进而带动驱动框架朝着箱体和箱门的缝隙处移动，并带动密封垫对缝隙进行抵触密封。

10、进一步地，所述驱动框架的一侧另外三处端角处固定连接有引导套，所述箱体的内部三角处均固定连接有限位杆，所述限位杆与引导套滑动连接。

11、通过采用上述技术方案，在驱动框架移动期间，可带动引导套在限位杆上滑动，即可对驱动框架的移动进行引导限位，防止其移动时出现偏移。

12、进一步地，所述密封垫为橡胶密封垫。

13、通过采用上述技术方案，密封垫采用橡胶材质制成，具有较强的弹性和耐磨性，能适应频繁的开门动作，且密封效果稳定可靠。

14、进一步地，所述双头电机的另一侧输出轴处固定连接有联动转杆，所述联动转杆的一端固定连接有主动锥齿轮，所述主动锥齿轮与紧固组件传动连接。

15、通过采用上述技术方案，当双头电机运行时，可同步带动联动转杆进行旋转，旋转下的联动转杆可带动主动锥齿轮进行转动，即可对紧固组件进行驱动。

16、进一步地，所述紧固组件包括转动连接在箱体内部一侧的转杆，所述转杆的底端固定连接有锥齿轮一，所述锥齿轮一与主动锥齿轮啮合连接，所述转杆上固定连接有多个锥齿轮二，所述箱体的内部安装有多个夹件，所述夹件与锥齿轮二啮合连接。

17、通过采用上述技术方案，当主动锥齿轮旋转时，可同步带动锥齿轮一旋转，进而带动转杆同步转动，转动的转杆可带动多个锥齿轮二同步旋转，即可对夹件进行驱动。

18、进一步地，所述夹件包括转动连接在箱体内部一侧的双向螺杆，所述双向螺杆的一端固定连接有锥齿轮三，所述锥齿轮二与锥齿轮三之间啮合连接，所述双向螺杆的两端均螺纹连接有夹板，所述箱体的内部远离双向螺杆的一侧固定连接有导杆，所述夹板的一端与导杆滑动连接。

19、通过采用上述技术方案，通过旋转的锥齿轮二可带动锥齿轮三进行旋转，即可带动双向螺杆进行旋转，从而对两个夹板同步驱动，使得两个夹板相互靠近，即可对缆线进行夹紧固定。

20、进一步地，所述箱体的上下两端均开设有活动腔，所述锁紧组件安装在活动腔内部。

21、通过采用上述技术方案，当锁紧组件运行时，使其内部构件在活动腔内部进行伸展或收缩，即可对卡槽进行卡接或脱离。

22、进一步地，所述锁紧组件包括固定连接在活动腔内部的滑杆，所述滑杆上滑动连接有相互对称的滑块，所述滑块的一端转动连接有联动板，且滑块的另一侧固定连接有卡块，所述联动板的一端转动连接有连接板，所述连接板的一端与驱动框架固定连接。

23、通过采用上述技术方案，当驱动框架移动时，可同步对连接板进行推动，使得连接板对联动板进行推动，进而带动滑块在滑杆上滑动，从而带动卡块在卡槽内移动，即可与卡槽形成卡接。

24、综上所述，本技术包括以下至少一种有益效果；

25、1、本技术，当关闭箱门时，箱门的一端会与触碰传感器接触，通过触碰传感器可对控制器发送电信号，使得控制器对密封组件进行启动，进而带动密封组件内部构件运行，使其内部构件在箱体内部滑动，进而朝着箱体和箱门的缝隙处移动，从而对箱体和箱门的缝隙处进行抵触密封，提高箱体的防护等级，减少雨水渗入箱体内部的可能性，同时，当需要将箱门开启时，可通过外部遥控设备对控制器发送指令，控制器操控密封组件反向运行，即可带动其内部构件解除箱体和箱门的密封，进而传统固定式密封件长期压缩永久变形问题，开门自动回缩，减少密封件与箱门的摩擦磨损，延长使用寿命。

26、2、本技术，当密封组件运行时，其内部构件可同步对紧固组件进行驱动，使得紧固组件内部构件同步运行，通过紧固组件内部构件可对插接在元件组上的缆线进行自动夹紧固定，减少其在使用时出现松动脱离的现象，最大限度提高运行稳定性，同时，提高该计量箱的防窃电性能。

27、3、本技术，当密封组件运行时，其内部构件还可同步对锁紧组件进行驱动，使得锁紧组件内部构件同步运行，其内部构件进行伸展，进而对卡槽形成卡接，对箱门进一步限制固定，提高箱门在闭合状态下的稳固性，减少外力破坏导致箱门意外开启的可能性，进而提升箱体的整体密封性能和防盗效果，此外，当密封组件反向运行时，可带动紧固组件复位，即可松开对缆线的固定，以便于运维人员检修或更换。

28、4、本技术，当该计量箱在使用时，通过感应件对箱体和箱门进行实时监测，当箱体或箱门出现异常振动时，感应件可及时将信号反馈至控制器，通过控制器可对远程终端发送警示信号，提醒运维人员快速排查处置，进一步提高该计量箱的防盗性能，最大限度地提高设备的运行安全性与可靠性。
