一种塑胶行业尾气治理配电柜的制作方法

本技术涉及配电柜领域，特别涉及一种塑胶行业尾气治理配电柜。

背景技术：

1、塑胶行业在生产和加工过程中会产生多种废气，这些废气中可能含有有害物质，如挥发性有机化合物、氮氧化物、二氧化硫以及颗粒物等。

2、在对塑胶行业尾气治理的时候，需要配备配电柜对运行设备进行供电控制，即在配电柜内部安装多个电器元件，然后利用电线进行电器元件与设备电性连接，在对配电柜内部的电器元件进行接线时，通常是直接将电线引入配电柜的内部，然后将电线的端部与电器元件连接，这样就会出现配电柜内部电线杂乱，不仅影响配电柜内部的整洁性，还会存有一定的安全隐患，从而存有一定的缺陷性。

技术实现思路

1、本实用新型的目的在于提供一种塑胶行业尾气治理配电柜，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种塑胶行业尾气治理配电柜，包括：

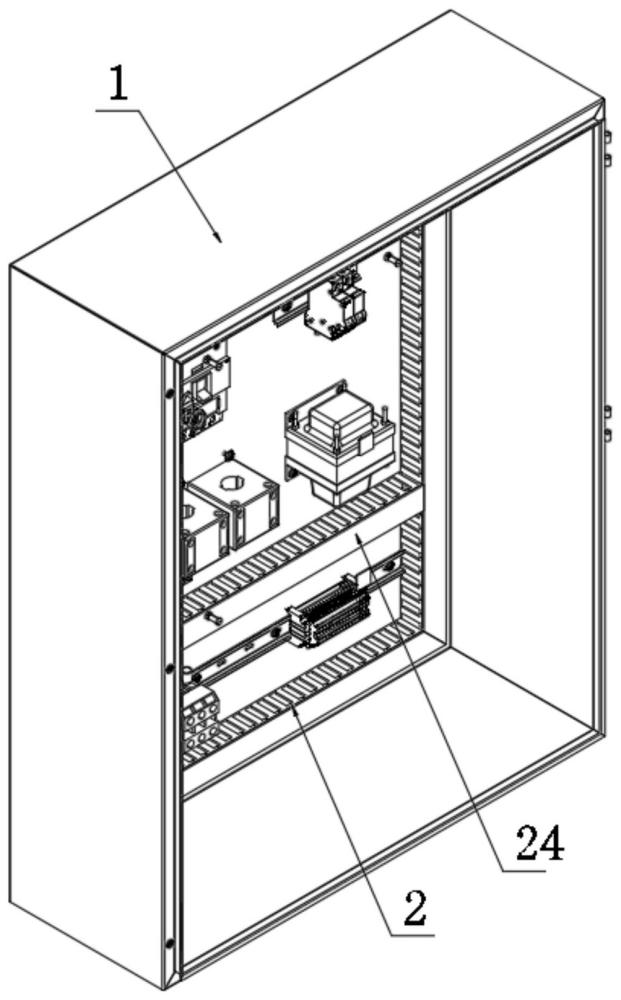

3、配电柜体，所述配电柜体内部用于安装电器元件；

4、排线组件，所述排线组件设置于配电柜体的内部，所述排线组件用于对电器元件连接的电线进行收纳排布，所述排线组件包括：

5、安装板和固定螺钉，所述安装板通过固定螺钉固定安装于配电柜体的内部；

6、t型件，所述t型件等距固定连接于安装板一侧的顶部和底部，相邻所述t型件之间形成排线孔；

7、挡板和卡接组件，所述挡板通过卡接件卡接于安装板的正面，所述挡板、t型件和安装板形成电线排布壳体。

8、优选的，所述卡接组件包括：

9、连接球头，所述连接球头固定连接于挡板的背面；

10、卡座，所述卡座的一侧与t型件固定连接，所述连接球头的外壁与卡座滑动卡接。

11、优选的，所述卡接组件包括卡扣，所述卡扣对称固定连接于挡板的背面，所述卡扣滑动卡接于排线孔的内部。

12、优选的，所述卡接组件包括：

13、固定壳体，所述固定壳体固定连接于挡板的背面；

14、第一定位块，所述第一定位块固定连接于固定壳体的底部，所述第一定位块滑动卡接于排线孔的内部；

15、第二定位块，所述第二定位块的外壁与固定壳体滑动穿插套接，所述第二定位块滑动卡接于排线孔的内部。

16、优选的，所述卡接组件还包括：

17、连接板，所述连接板滑动设置于固定壳体的内部，所述第二定位块的底部与连接板固定连接；

18、固定板，所述固定板固定连接于固定壳体的内部；

19、限位弹簧，所述限位弹簧设置于连接板和固定板之间。

20、优选的，所述卡接组件还包括导向杆，所述导向杆的顶部与连接板固定连接，所述限位弹簧滑动套接于导向杆的外部，所述导向杆外壁的底部与固定板滑动穿插套接，所述导向杆的底部固定连接有限位板。

21、本实用新型的技术效果和优点：

22、本实用新型利用配电柜体和排线组件的配合使用方式，排线组件包括安装板、固定螺钉、t型件、挡板和卡接组件，安装板、t型件和挡板可以形成对电线收纳的壳体，且相邻t型件之间的间隙形成排线孔，以便于电线的排布，提高配电柜体内部电线排布的整洁性，并且在卡接组件的作用下，便于对挡板安装或拆卸。

1.一种塑胶行业尾气治理配电柜，其特征在于，包括：

2.根据权利要求1所述一种塑胶行业尾气治理配电柜，其特征在于，所述卡接组件还包括导向杆（2510），所述导向杆（2510）的顶部与连接板（257）固定连接，所述限位弹簧（259）滑动套接于导向杆（2510）的外部，所述导向杆（2510）外壁的底部与固定板（258）滑动穿插套接，所述导向杆（2510）的底部固定连接有限位板。
