一种具有高效配电功能的智能型配电柜的制作方法

本技术涉及电力设备，具体为一种具有高效配电功能的智能型配电柜。

背景技术：

1、配电柜是电动机控制中心的统称，配电柜是配电箱的上一级配电设备，其体积较大，其中可以放入较大的电气设备，所以一般作为中等容量负荷的配电设备，包括了配电箱、电动机等，其适用容量在各领域不同，一般在几个千瓦到几十个千瓦，它作为动力中心和主配电装置，主要用电设备的控制、监视、测量与保护，因此它被广泛运用于轨道交通、城市综合体、医院、学校、数据中心、民用建筑等。

2、针对上述中的相关技术，发明人认为存在以下缺陷：目前市面上的配电柜通常采用风机配合其外壁开设有通风孔对电子元件进行自然热量交换降温，由于其内部电气元件运行时会产生热量，天气炎热时，容易造成配电柜内的电子元件产生的热量堆积，进而造成内部电气元件损坏，降低了智能型配电柜配电安全和效率，所以我们提出了一种具有高效配电功能的智能型配电柜来解决上述存在的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种具有高效配电功能的智能型配电柜，解决了目前市面上的配电柜通常采用风机配合其外壁开设有通风孔对电子元件进行自然热量交换降温，由于其内部电气元件运行时会产生热量，天气炎热时，容易造成配电柜内的电子元件产生的热量堆积，进而造成内部电气元件损坏，降低了智能型配电柜配电安全和效率，的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有高效配电功能的智能型配电柜，包括智能型配电柜体，所述智能型配电柜体的内壁设置有安装板，所述智能型配电柜体的开口处通过合页安装有柜门，所述智能型配电柜体外壁的一侧且靠近底部边缘处开设有通风孔，通风孔内安装有空气过滤板，所述智能型配电柜体外壁的两侧且位于通风孔上方均设置有通风板，所述柜门上分别嵌入式安装有触摸一体机与显示器，所述智能型配电柜体的其中一内壁安装有温度传感器；

3、所述智能型配电柜体外壁一侧设置有制冷组件，所述智能型配电柜体内壁的底部且位于安装板的下方设置有干燥组件，所述触摸一体机通过导线分别显示器、温度传感器、制冷组件、干燥组件电相连；

4、所述干燥组件与通风孔相连通，所述智能型配电柜体的内壁且靠近所述制冷组件一侧设置有导流管，并且所述导流管的一端延伸至所述智能型配电柜体的内壁顶部表面，所述导流管上等距安装有多个喷头，所述导流管进气端连接有引风管，并且所述引风管一端贯穿所述智能型配电柜体侧壁且与所述制冷组件的出气端导通相连。

5、优选的，所述制冷组件包括设置于所述智能型配电柜体外侧壁的保温箱，所述保温箱的出气端与所述引风管的一端导通相连，所述保温箱的外侧壁安装有风机，并且所述风机的出气端与所述保温箱的进气端导通相连，所述风机的进气端连接空气过滤盒；

6、所述保温箱的一侧设置有储水盒，所述储水盒的出液端和进液端分别连接有连管和翅片管，所述保温箱的内壁安装有盘管，并且盘管的进液端和出液端分别与所述连管和翅片管导通相连，所述连管上串接有微型循环泵。

7、优选的，所述微型循环泵的一侧安装有减震垫，所述减震垫的另一侧与所述智能型配电柜体的外侧壁固定连接。

8、优选的，所述智能型配电柜体的外侧壁安装有防护罩，所述制冷组件位于所述防护罩内，所述防护罩的侧壁开设有多个散热孔，所述防护罩的背面开设有两个安装孔，两个所述安装孔内均安装有第二散热风扇。

9、优选的，每个所述散热孔内均安装有防尘网。

10、优选的，所述干燥组件包括干燥箱，所述干燥箱安装于所述智能型配电柜体内壁的底部，所述干燥箱的内腔设置有干燥剂，所述干燥箱的顶部表面开设有阶梯槽，所述干燥箱的侧壁开设有矩形孔；

11、所述阶梯槽内活动安装有盖板，所述矩形孔内安装有第一散热风扇，所述盖板的顶部表面等距开设有多个排气孔。

12、优选的，所述第一散热风扇的一侧壁与所述空气过滤板接触。

13、有益效果

14、本实用新型提供了一种具有高效配电功能的智能型配电柜。与现有技术相比具备以下有益效果：

15、1、该具有高效配电功能的智能型配电柜，通过温度传感器，实时监测智能型配电柜体的温度，并将监测数据传输至触摸一体机，触摸一体机将温度传感器监测数据进行处理，当触摸一体机接收的数据超出温度预设值时，控制制冷组件开启，向引风管内输送冷气，随后经引风管流入导流管内，使得喷头将冷气均匀的吹入智能型配电柜体内，此时智能型配电柜体内的高温气体经两个通风板排出，进而能够降低智能型配电柜体内壁的温度，可散失电器元件的热量，进一步提升智能型配电柜体配电安全和效率。

16、2、该具有高效配电功能的智能型配电柜，通过干燥组件，可经空气过滤板将外界的空气过滤后吸入至其内腔，并且对吸入的洁净空气进行干燥后排入至智能型配电柜体内，有效降低智能型配电柜体内空气湿度，减少水珠凝结的可能性，进而避免短路故障的发生。

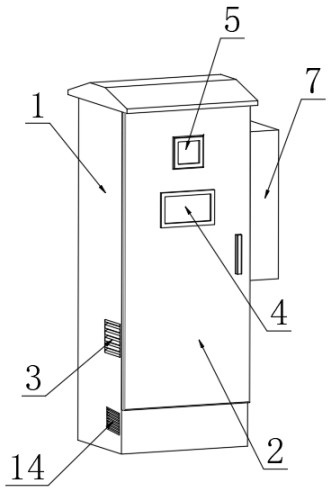

1.一种具有高效配电功能的智能型配电柜，包括智能型配电柜体（1），所述智能型配电柜体（1）的内壁设置有安装板（17），所述智能型配电柜体（1）的开口处通过合页安装有柜门（2），所述智能型配电柜体（1）外壁的一侧且靠近底部边缘处开设有通风孔，通风孔内安装有空气过滤板（14），其特征在于：所述智能型配电柜体（1）外壁的两侧且位于通风孔上方均设置有通风板（3），所述柜门（2）上分别嵌入式安装有触摸一体机（4）与显示器（5），所述智能型配电柜体（1）的其中一内壁安装有温度传感器（6）；

2.根据权利要求1所述的一种具有高效配电功能的智能型配电柜，其特征在于：所述制冷组件（8）包括设置于所述智能型配电柜体（1）外侧壁的保温箱（82），所述保温箱（82）的出气端与所述引风管（12）的一端导通相连，所述保温箱（82）的外侧壁安装有风机（84），并且所述风机（84）的出气端与所述保温箱（82）的进气端导通相连，所述风机（84）的进气端连接空气过滤盒；

3.根据权利要求2所述的一种具有高效配电功能的智能型配电柜，其特征在于：所述微型循环泵（81）的一侧安装有减震垫（13），所述减震垫（13）的另一侧与所述智能型配电柜体（1）的外侧壁固定连接。

4.根据权利要求1所述的一种具有高效配电功能的智能型配电柜，其特征在于：所述智能型配电柜体（1）的外侧壁安装有防护罩（7），所述制冷组件（8）位于所述防护罩（7）内，所述防护罩（7）的侧壁开设有多个散热孔（15），所述防护罩（7）的背面开设有两个安装孔，两个所述安装孔内均安装有第二散热风扇（16）。

5.根据权利要求4所述的一种具有高效配电功能的智能型配电柜，其特征在于：每个所述散热孔（15）内均安装有防尘网。

6.根据权利要求1所述的一种具有高效配电功能的智能型配电柜，其特征在于：所述干燥组件（9）包括干燥箱（91），所述干燥箱（91）安装于所述智能型配电柜体（1）内壁的底部，所述干燥箱（91）的内腔设置有干燥剂，所述干燥箱（91）的顶部表面开设有阶梯槽（92），所述干燥箱（91）的侧壁开设有矩形孔（93）；

7.根据权利要求6所述的一种具有高效配电功能的智能型配电柜，其特征在于：所述第一散热风扇（95）的一侧壁与所述空气过滤板（14）接触。
