主配网系统迁移信号转接过渡装置的制作方法

本技术涉及电力系统施工与运维，具体的，涉及主配网系统迁移信号转接过渡装置。

背景技术：

1、主配网系统迁移是电力行业为提升电网可靠性、扩容或智能化升级而进行的常规作业，其核心是在不影响用户供电或最大限度缩短停电时间的前提下，将负荷从旧的变电站、开关柜或线路安全、无缝地切换至新的系统，其中信号转接过渡装置是主配网系统迁移的关键辅助设备，它本质上是一个临时安装于新旧系统之间的“桥梁”，通过其内部的端子排、互感器等组件，将旧的二次电缆接入，经必要的隔离、转换后，再输出至新的保护测控装置，从而在物理上实现信号通路的无缝切换。

2、现有的信号转接过渡装置在使用时缺乏为现场技术人员考量的辅助设施，导致操作人员需自行携带工具袋或寻找临时平台摆放仪器工具，不仅大幅降低作业效率，更易引发工具滑落、遗失甚至坠入运行设备中等安全隐患，其次，现有的信号转接过渡装置的箱体存在为临时线缆开设的穿线口，作业结束后，作业结束后极易因人员疏忽而保持敞开状态，使箱内精密电气元件长期暴露于灰尘和潮气等风险中，严重威胁设备的绝缘性能及长期运行可靠性。因此，本技术领域人员提供主配网系统迁移信号转接过渡装置以解决上述背景技术中所提出的问题。

技术实现思路

1、本实用新型的目的在于提供主配网系统迁移信号转接过渡装置，解决现有技术中上述背景技术中所提出的问题。

2、本实用新型提供如下技术方案：主配网系统迁移信号转接过渡装置，包括用于保护的箱体和用于信号转接的过渡组件本体，所述过渡组件本体安装在箱体内部，所述箱体外壁一侧开设有收纳槽，所述收纳槽内安装有用于载物的放置组件，所述收纳槽内壁和箱体一侧内壁均开设有穿线口，所述箱体内安装有用于遮挡其中一个穿线口的防护组件。

3、作为上述技术方案的优选，所述放置组件包括载物板，所述载物板转动连接在收纳槽内壁靠下处，所述箱体内开设有工作腔，所述工作腔内壁靠一侧处转动连接有蜗轮。

4、作为上述技术方案的优选，所述工作腔内壁一侧转动连接有蜗杆，所述蜗杆和蜗轮相互啮合，所述蜗轮的输出端贯穿工作腔内壁，且蜗轮的输出端固定连接在载物板一侧，所述箱体一侧转动连接有旋钮，所述旋钮的输出端贯穿箱体，且旋钮的输出端固定连接在蜗杆一端。

5、作为上述技术方案的优选，所述防护组件包括导轨，所述导轨设置有两个，两个所述导轨均固定连接在箱体内壁，两个所述导轨外部共同滑动连接有遮挡板，所述遮挡板和其中一个穿线口相匹配。

6、作为上述技术方案的优选，所述蜗杆远离旋钮的一端固定连接有转动杆，所述转动杆一端转动连接在工作腔内壁，所述转动杆外部固定套设有第一锥齿轮，所述工作腔靠近过渡组件本体的一侧内壁转动连接有第二锥齿轮，所述第一锥齿轮和第二锥齿轮相互啮合。

7、作为上述技术方案的优选，所述箱体内壁转动连接有直齿轮，所述第二锥齿轮的输出端贯穿工作腔一侧内壁，且第二锥齿轮的输出端固定连接在直齿轮一端，所述遮挡板靠近载物板的一侧靠下处固定连接有齿条，所述齿条和直齿轮相互啮合。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本装置中的放置组件为现场技术人员提供了一个安全、便捷的临时操作平台，并且放置组件的自锁特性确保了展开后的放置组件能够稳定可靠地承托工具、仪表等物品而不会意外翻折，极大改善了操作效率，解决了现场作业中工具无处摆放、易散落丢失的痛点，有效提升了工作效率。

10、2、防护组件通过与放置组件联动，实现了收起放置组件即自动关闭穿线口的安全动作，杜绝了因人为疏忽而遗忘封闭穿线口的风险，从而有效防止灰尘、潮气或异物通过穿线口侵入箱体内部，始终维持箱体的完整防护等级，保障内部过渡组件本体长期运行的安全与可靠性。

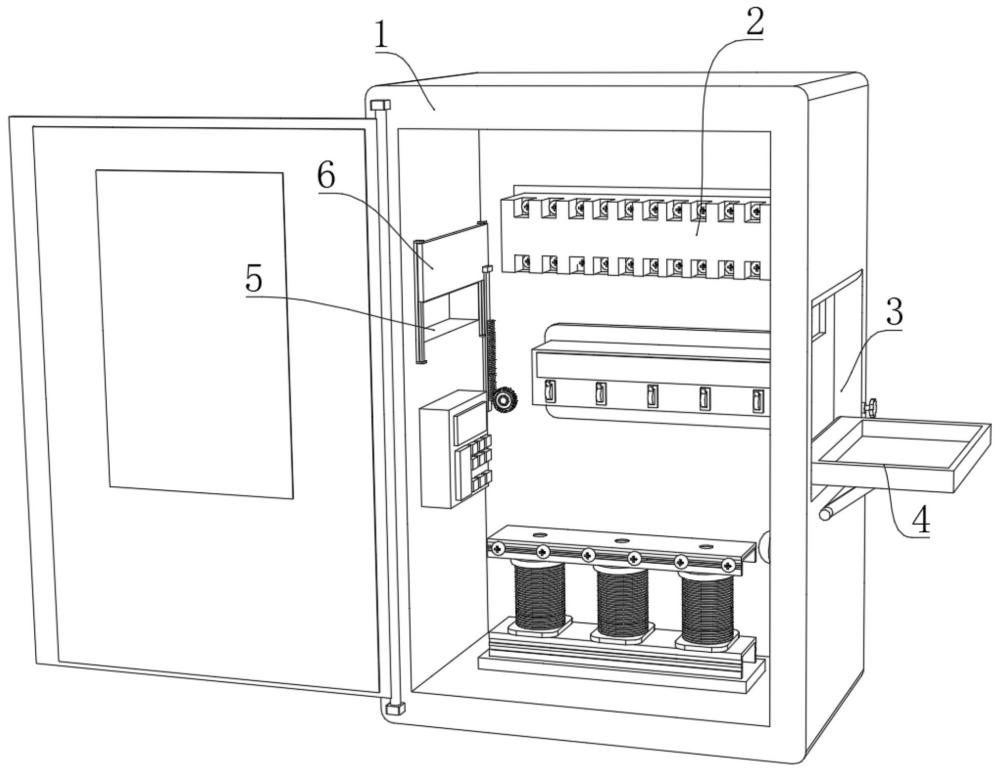

1.主配网系统迁移信号转接过渡装置，包括用于保护的箱体（1）和用于信号转接的过渡组件本体（2），其特征在于：所述过渡组件本体（2）安装在箱体（1）内部，所述箱体（1）外壁一侧开设有收纳槽（3），所述收纳槽（3）内安装有用于载物的放置组件（4），所述收纳槽（3）内壁和箱体（1）一侧内壁均开设有穿线口（5），所述箱体（1）内安装有用于遮挡其中一个穿线口（5）的防护组件（6）。

2.根据权利要求1所述的主配网系统迁移信号转接过渡装置，其特征在于：所述放置组件（4）包括载物板（401），所述载物板（401）转动连接在收纳槽（3）内壁靠下处，所述箱体（1）内开设有工作腔（402），所述工作腔（402）内壁靠一侧处转动连接有蜗轮（403）。

3.根据权利要求2所述的主配网系统迁移信号转接过渡装置，其特征在于：所述工作腔（402）内壁一侧转动连接有蜗杆（404），所述蜗杆（404）和蜗轮（403）相互啮合，所述蜗轮（403）的输出端贯穿工作腔（402）内壁，且蜗轮（403）的输出端固定连接在载物板（401）一侧，所述箱体（1）一侧转动连接有旋钮（405），所述旋钮（405）的输出端贯穿箱体（1），且旋钮（405）的输出端固定连接在蜗杆（404）一端。

4.根据权利要求3所述的主配网系统迁移信号转接过渡装置，其特征在于：所述防护组件（6）包括导轨（601），所述导轨（601）设置有两个，两个所述导轨（601）均固定连接在箱体（1）内壁，两个所述导轨（601）外部共同滑动连接有遮挡板（602），所述遮挡板（602）和其中一个穿线口（5）相匹配。

5.根据权利要求4所述的主配网系统迁移信号转接过渡装置，其特征在于：所述蜗杆（404）远离旋钮（405）的一端固定连接有转动杆（603），所述转动杆（603）一端转动连接在工作腔（402）内壁，所述转动杆（603）外部固定套设有第一锥齿轮（604），所述工作腔（402）靠近过渡组件本体（2）的一侧内壁转动连接有第二锥齿轮（605），所述第一锥齿轮（604）和第二锥齿轮（605）相互啮合。

6.根据权利要求5所述的主配网系统迁移信号转接过渡装置，其特征在于：所述箱体（1）内壁转动连接有直齿轮（606），所述第二锥齿轮（605）的输出端贯穿工作腔（402）一侧内壁，且第二锥齿轮（605）的输出端固定连接在直齿轮（606）一端，所述遮挡板（602）靠近载物板（401）的一侧靠下处固定连接有齿条（607），所述齿条（607）和直齿轮（606）相互啮合。
