一种电缆涵道拐角敷设装置的制作方法

本技术涉及电缆敷设，具体是一种电缆涵道拐角敷设装置。

背景技术：

1、电缆安装敷设过程中难免会遇到拐角处，直接拖拽的话容易造成电缆外皮损伤，而且阻力大，费时费力。为了保护电缆外皮且使后续电缆敷设顺滑，通常会采用一些辅助的铺设装置。中国专利文献cn218828813u公开了一种转角处可调角度电缆敷设装置，包括上支架、下支架和螺杆，所述上支架和下支架均由两侧板和连接两侧板的横板组成，上支架和下支架侧板的顶部和底部两端处均开有螺杆孔，上支架底部一端的螺杆孔和下支架底部一端的螺杆孔重叠，螺杆从两者的螺杆孔中穿过，上支架顶部螺杆孔之间连接有第一滑轮，下支架顶部螺杆孔之间连接有第二滑轮。首先该结构只适用于上下方向上的拐角，水平面中的拐角无法使用；其次，在水平方向上电缆容易滑出装置外。中国专利文献cn222107551u公开了一种用于储能系统电缆敷设过转角的保护装置，包括：安装柱；以转角阳角为支撑点能将安装柱卡紧在转角阴角中的支撑组件，撑组件与安装柱配合；可旋转安装在安装柱上的滚轮a、滚轮b及滚轮c，滚轮a、滚轮c同径圆周分布，滚轮b处于滚轮a、滚轮c同径圆周分布轨迹外侧，使电缆铺设时从滚轮a相切接触进入接触滚轮b后再从滚轮c相切接触而出，滚轮a、滚轮c对电缆一侧滚动限位，滚轮b对电缆另一侧滚动限位。电缆两侧对应获得滚轮a、滚轮c及滚轮b滚动限位在铺设沟转角处进行铺设，使电缆弯曲转弯铺设不会接触转角阳角及转角阴角，解决了电缆弹性向外弹起扩展到转角阴角处而磨损的问题。该结构适用于水平面中的拐角，但是，铺设时电缆在水平面中有滚轮支撑，在垂直方向中没有承托，电缆容易与支撑组件产生摩擦，一方面阻力增加，另一方面有可能损伤电缆外皮。

技术实现思路

1、本实用新型的目的是提供一种结构简单，能对电缆起到良好承托，保护电缆且铺设较为省力的电缆涵道拐角敷设装置。

2、实现本实用新型目的的基本技术方案是：一种电缆涵道拐角敷设装置，包括基座，其结构特点是：还包括安装架组件、支撑组件和调节组件。安装架组件通过平面轴承转动设置在基座上。

3、支撑组件包括2至5组万向滚珠，各组万向滚珠沿电缆输送方向从后至前依次设置。各组的万向滚珠沿电缆周向等间隔角度设置，从而通过各万向滚珠对电缆进行轴向和径向上的承托。各万向滚珠通过调节组件可调节设置在安装架组件上。

4、进一步的，为了便于安装电缆：安装架组件包括左安装架、右安装架和连接座，左安装架的下部铰接连接在连接座的左部上，右安装架的下部铰接连接在连接座的右部上，左安装架和右安装架的上部通过螺栓可拆卸固定连接在一起。

5、进一步的，为了适应不同线径的电缆：所述调节组件的数量与各组万向滚珠的数量相对应。各组调节组件的结构相同，均包括调节螺杆和调节座。各组调节组件沿电缆周向等间隔角度设置在安装架组件上，调节座沿电缆径向滑动设置在安装架组件上。调节座上设施刻度尺。调节螺杆沿电缆径向旋合在安装架组件上，调节螺杆的内端与调节座转动连接，支撑组件各组在同一前后方向上的各万向滚珠固定设置在同一个调节座上。

6、本实用新型具有以下的有益效果：（1）本实用新型的电缆涵道拐角敷设装置结构简单，能对电缆进行全方位的承托，不仅能适应电缆转弯铺设，而且还可以用于直段的承托，避免电缆与地面或墙角接触摩擦，造成电缆外皮损伤，同时铺设阻力小。（2）本实用新型的电缆涵道拐角敷设装置设有调节组件，从而能适应不同线径的电缆，应用范围广。（3）本实用新型的电缆涵道拐角敷设装置采用万向滚珠，能对电缆进行承托，且滚动接触减少阻力提高敷设效率。

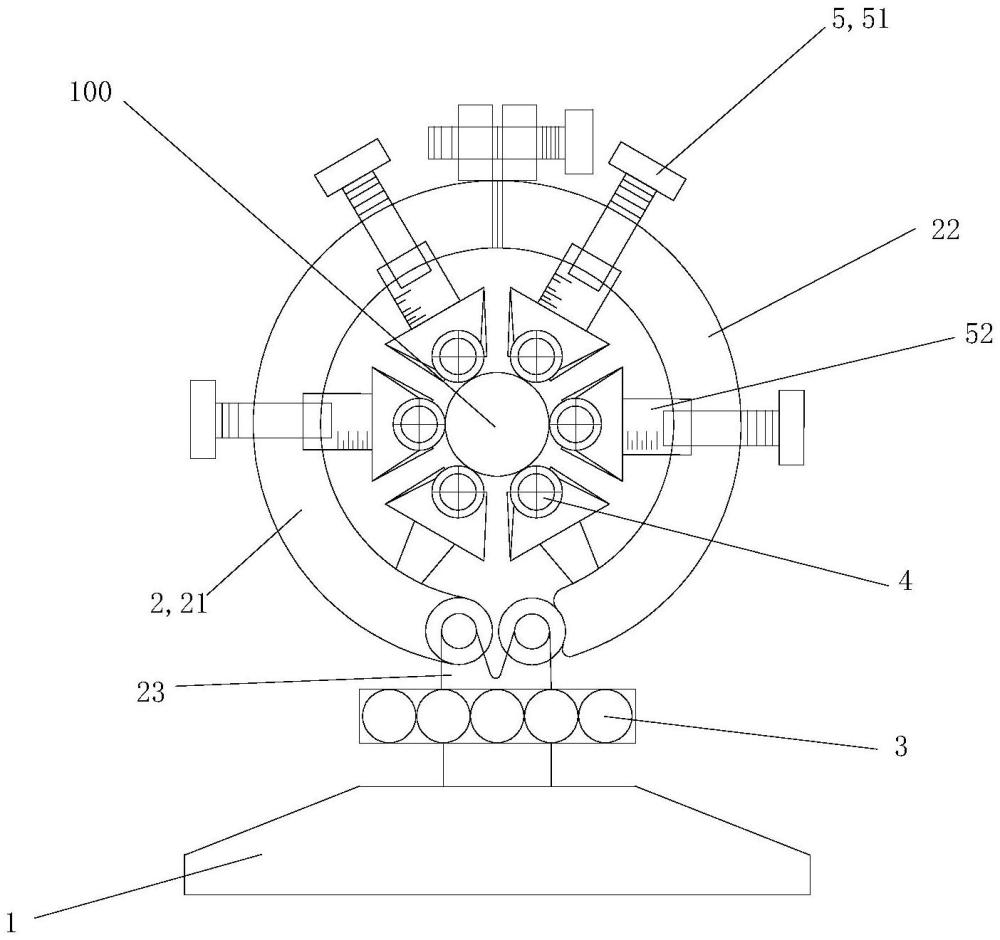

1.一种电缆涵道拐角敷设装置，包括基座（1），其特征在于：还包括安装架组件（2）、支撑组件（4）和调节组件（5）；安装架组件（2）通过平面轴承（3）转动设置在基座（1）上；

2.根据权利要求1所述的电缆涵道拐角敷设装置，其特征在于：安装架组件（2）包括左安装架（21）、右安装架（22）和连接座（23），左安装架（21）的下部铰接连接在连接座（23）的左部上，右安装架（22）的下部铰接连接在连接座（23）的右部上，左安装架（21）和右安装架（22）的上部通过螺栓可拆卸固定连接在一起。

3.根据权利要求1所述的电缆涵道拐角敷设装置，其特征在于：所述调节组件（5）的数量与各组万向滚珠（41）的数量相对应；各组调节组件（5）的结构相同，均包括调节螺杆（51）和调节座（52）；各组调节组件（5）沿电缆周向等间隔角度设置在安装架组件（2）上，调节座（52）沿电缆径向滑动设置在安装架组件（2）上；调节座（52）上设施刻度尺；调节螺杆（51）沿电缆径向旋合在安装架组件（2）上，调节螺杆（51）的内端与调节座（52）转动连接，支撑组件（4）各组在同一前后方向上的各万向滚珠（41）固定设置在同一个调节座（52）上。
