一种三室隔离式电能计量箱的模块化拼装结构的制作方法

本发明涉及电能计量箱，特别涉及一种三室隔离式电能计量箱的模块化拼装结构。

背景技术：

1、电能计量箱是用于安装电能表（电度表）、互感器、接线盒等计量装置，实现对电力用户用电量进行计量、监测和管理的成套装置，它广泛应用于居民小区、商业建筑、工矿企业、农村电网等各类用电场景，是供用电双方贸易结算的法定计量设备，按电压等级可分为低压和高压计量箱，低压计量箱电压为380v/220v，一般用于居民区、商铺和工厂，高压计量箱电压为6kv、10kv以上的电压，一般用于变电站，高压专变站，按结构分为直接接入式和经互感器接入式，直接接入式是电能表直接串联在电路中，适用于电流较小的用户，普通居民用户，经互感器接入式适用于电流较大的用户，商场、工业类企业。

2、现有的电能计量箱大多为一体式结构，内部一般采用三室隔离设计，分为进线室、电表室、出线室，进线室包含的元件为进线开关、铜排，是为了从外侧引入电源进电能计量箱，实现总开关控制，电表室元件主要有电能表、电表支架、接插件，实现计量用电量的作用，出线室元件包含出线开关和接线端子，主要作用是电表下出线接入用户，实现分路保护和控制。

3、该三腔隔离一体式箱体虽能实现各功能回路分区布置，但箱体内部被隔断分割后内部空间布局繁杂，各腔室之间均需开设穿线通道供进线线缆贯穿走线，线缆穿设作业时操作空间狭小、走线路径受限，穿线施工操作难度大，箱体装配与现场布线使用便捷性较差。

技术实现思路

1、为了解决上述问题，本发明提供一种三室隔离式电能计量箱的模块化拼装结构。

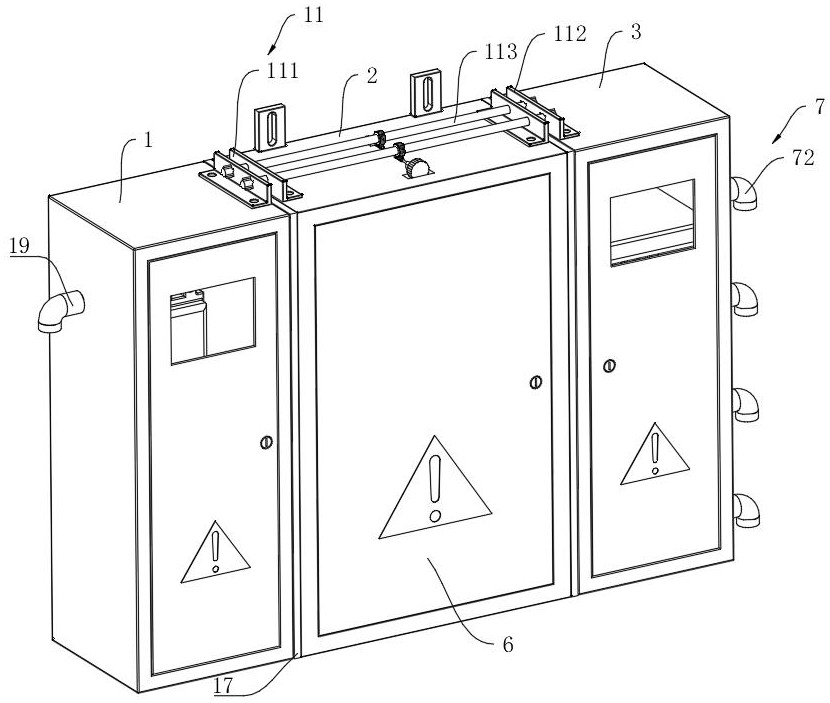

2、本发明的上述技术目的是通过以下技术方案得以实现的：一种三室隔离式电能计量箱的模块化拼装结构，包括沿横向依次排布的进线箱、电表箱和出线箱；所述进线箱内部装设进线开关，所述电表箱内部借助安装架装配若干组计量电表，所述出线箱内部设有多组出线模块；所述进线箱与电表箱上设置有实现二者电气导通的连接装置一，所述电表箱与出线箱上设置有实现二者电气导通的连接装置二；所述电表箱外侧设有拼接装置，用于分别与进线箱、出线箱完成装配固定。

3、通过采用上述技术方案，通过将电能计量箱分为进线箱、电表箱和出线箱三个相互隔离且独立的箱体模块，在进线接线过程中，只需在进线箱、电表箱和出线箱内完成对应的接线操作，随后通过拼接装置将进线箱、电表箱和出线箱进行拼接安装，连接装置一可以建立起进线箱与电表箱之间的电气连接，连接装置二可以建立起电表箱与出线模块之间的电气连接，无需复杂化的穿线操作，各模块可提前在工厂完成预装布线，现场仅需拼装对接即可投入使用，装配布线效率更高。

4、进一步的，所述出线模块包括插设在出线箱内的框体、固定在框体表面上的出线管以及多组安装在框体内的出线开关，所述进线箱的表面固定连接有进线管，所述出线模块还包括用于对框体进行限位的限位单元。

5、通过采用上述技术方案，通过限位单元可以将框体安装在出线箱中，随后通过连接装置二实现电气导通，出线箱内的多组出线模块可以根据用户需求任意增减出线模块，实现灵活配置。

6、进一步的，所述限位单元包括转动连接在框体一侧的旋钮杆以及固定在旋钮杆上并呈半圆形的卡盘，所述出线箱的表面开设有供卡盘卡入的卡槽。

7、通过采用上述技术方案，当框体插入出线箱中后，转动旋钮杆，旋钮杆可以带动卡盘旋转卡入卡槽中，从而将框体限制在出线箱中；限位单元可替换为锁舌锁，通过配套钥匙控制锁舌锁启闭，锁舌锁与卡槽相互配合实现框体锁止限位，有效提升整体防盗、防误拆安全性能。

8、进一步的，所述连接装置一包括多组固定在进线箱中的绝缘套一、多组固定在电表箱中的绝缘套二、分别固定在绝缘套一和绝缘套二中的接线排一和接线排二以及固定在接线排一上的铜柱一，所述铜柱一与接线排二的内壁插接。

9、通过采用上述技术方案，进线箱与电表箱对接拼装完成后，各铜柱一对应插入接线排二内部，使接线排一与接线排二快速形成电气导通；多组接线排一分区布设，一部分用于接入进线开关输出的a、b、c三相火线，另一部分用于接入n相零线，与接线排一匹配对接的多组接线排二承接三相火线与n相零线，并向计量电表输送供电线路。

10、进一步的，所述连接装置二包括多组固定在电表箱中的绝缘套三、多组固定在框体中的绝缘套四、固定在绝缘套三中的火线铜排一和零线铜排一、固定在绝缘套四中的火线铜排二和零线铜排二以及固定在火线铜排一和零线铜排一上的铜柱二，所述铜柱二分别与对应的火线铜排二和零线铜排二插接。

11、通过采用上述技术方案，框体安装后，各铜柱二对应插入火线铜排二和零线铜排二内部，使火线铜排一与火线铜排二电气导通、零线铜排一与零线铜排二电气导通，计量电表输出的火线、零线分别接入火线铜排一、零线铜排一，再经由导通后的火线铜排二、零线铜排二接入出线开关，出线开关外接线缆穿过出线管引出，实现与用户端线路对接。

12、进一步的，所述拼接装置包括两个固定在电表箱上的立板一、两个分别固定在进线箱和出线箱上表面的立板二、两根与立板一转动连接的主轴、固定在主轴两端的卡头以及多个分别固定在进线箱和出线箱表面上的定位杆，所述立板二的表面开设有供卡头穿过的穿孔，所述电表箱的两侧均开设有供定位杆插入的定位孔，所述拼接装置还包括用于控制两根主轴转动的控制组件。

13、通过采用上述技术方案，在拼接时，将进线箱和出线箱表面的定位杆分别插设在电表箱上的定位孔中，随后卡头可以穿过立板二表面的穿孔，随后通过控制组件控制两根主轴转动，主轴带动卡头进行旋转，使卡头与穿孔错位，卡头与立板二的表面相抵，实现将出线箱和进线箱锁紧在电表箱上，完成拼接操作。

14、进一步的，所述控制组件包括固定套设在主轴上的蜗轮、两个固定在电表箱上表面的空心座、与空心座转动连接的控制杆以及两个固定在控制杆上并与蜗轮啮合的蜗杆。

15、通过采用上述技术方案，在控制主轴转动时，转动控制杆和蜗杆，蜗杆带动对应的蜗轮进行转动，蜗轮带动主轴和卡头转动，使卡头与穿孔错位，以实现锁紧控制。

16、进一步的，所述进线箱与电表箱之间、出线箱与电表箱之间均设置有绝缘隔板。

17、通过采用上述技术方案，绝缘隔板可以有效将进线箱与电表箱之间、出线箱与电表箱之间进行隔离。

18、进一步的，所述进线箱、电表箱和出线箱上均装配有可独立启闭的柜门，所述进线箱、电表箱和出线箱内均设置有防护装置，所述防护装置包括多个分别安装在进线箱、电表箱和出线箱内壁中的电机、与电机输出端固定连接的盘体以及固定在盘体上的凸块，所述柜门上开设有供凸块插入的限位槽。

19、通过采用上述技术方案，通过柜门上的锁具关闭柜门后，通过电机带动盘体旋转，盘体可以带动凸块旋转，并卡入限位槽中，可以有效降低柜门被意外打开的风险，打开时，只需操作人员通过控制器控制电机带动盘体转动，让凸块从限位槽中移出，即可解锁打开柜门。

20、进一步的，所述进线箱、电表箱和出线箱的下表面均螺纹连接有螺栓，所述螺栓上套设有接地线。

21、通过采用上述技术方案，通过将接地线预先套设于螺栓外侧，再把螺栓拧紧固定在进线箱、电表箱、出线箱底部，即可使接地线分别与进线箱、电表箱和出线箱壳体可靠贴合导通，实现各箱体接地防护。

22、综上所述，本发明具有以下有益效果：

23、1、本技术中，采用三室隔离式模块化设计，将进线箱、电表箱、出线箱相互独立分隔，各箱体的内部接线可独立实施，无需进行跨箱体的复杂线缆穿引与线路布设作业，各模块可在工厂提前完成预装布线，通过拼接装置完成拼装对接，连接装置一和连接装置二实现进线箱、出线箱与电表箱之间的电气连接，无需复杂的现场穿线操作，大幅缩短装配布线时间，提升现场施工与安装效率。
