一种基于热管散热的节能型户外电能计量箱的制作方法

本发明涉及电力设备，尤其是涉及一种基于热管散热的节能型户外电能计量箱。

背景技术：

1、随着电力系统的不断发展，户外电能计量箱作为电能计量与分配的关键设备，其应用范围日益广泛，且往往需要长期暴露于室外环境，承受日晒、高温、雨淋、风沙等多种恶劣自然条件的考验。户外电能计量箱内部集成有变压器、计量模块、开关器件等大量发热元件，运行过程中会产生大量热量，若无法及时有效排出，将导致箱内温度持续升高，不仅影响计量精度，还可能加速电子元件老化，甚至引发绝缘损坏或设备故障。现有的户外计量箱多采用传统百叶窗通风加自然对流的方式进行散热，该方式在高温夏季或阳光直射工况下效果十分有限；也有部分方案采用强制风冷或外置散热片结构，但往往需要额外消耗电能驱动风扇，且散热片易因积灰或腐蚀而性能衰减，难以兼顾高效散热与长期节能。此外，部分改进型产品尝试利用热管技术将热量传导至外部，但其结构设计仍较为单一，缺乏对散热强度随环境温度变化的智能自适应调节能力，也未能有效整合土壤散热等自然冷源，导致散热能效偏低，故本发明提供了一种基于热管散热的节能型户外电能计量箱。

技术实现思路

1、本发明针对现有技术上的缺陷，提供了一种基于热管散热的节能型户外电能计量箱，克服了现有设备在高温环境下散热效率低、无法根据内部温度自动调节散热强度的问题。

2、为实现上述目的，本发明提供如下技术方案：一种基于热管散热的节能型户外电能计量箱，包括底板，底板上设置有侧展组件、导热组件和辅助组件，侧展组件包括方形框架，方形框架上圆周阵列的活动设置有四个侧板，方形框架上转动安装有联动圆板，联动圆板和侧板之间均设置有连接钢缆，导热组件包括导热方板，导热方板上均匀的固定设置有多个散热管，多个散热管之间还设置有冷却箱，辅助组件包括辅助方筒，辅助方筒上设置有四个导热管，导热管内部存储有水，辅助方筒内滑动安装有方形滑板，方形滑板上对称的活动设置有联动滑板，联动滑板和联动圆板之间设置有联动单元，方形滑板和冷却箱之间设置有控流单元。

3、进一步地，冷却箱固定安装在底板上，方形框架上固定设置有四个连接座，侧板分别转动安装在对应的连接座上，侧板和连接座之间设置有扭簧，四个侧板之间形成方形保护腔室，方形保护腔室内设置有方形过滤筒。

4、进一步地，侧板上还均固定设置有扇形条板，扇形条板的轴线与对应侧板和连接座转动连接处的中心线在同一直线上，联动圆板上设置有环形凹槽，连接钢缆的两端分别与环形凹槽和对应扇形条板的上端部固定连接，连接座上还均固定设置有限制连接钢缆位置的限位环。

5、进一步地，导热方板固定安装在底板上，冷却箱固定安装在底板的下表面上，散热管的中间部位均位于冷却箱内部，冷却箱的两端均设置有多个导流管。

6、进一步地，辅助方筒固定设置在方形过滤筒内部，导热管均与方形滑板的下表面和辅助方筒之间形成的腔室连通，导热管的下端部均接触到导热方板的上表面。

7、进一步地，方形滑板的两侧均对称的固定设置有联动长杆，联动长杆与方形框架和辅助方筒均滑动配合，联动滑板分别设置在对应的两个联动长杆之间，联动滑板和对应的联动长杆滑动配合，联动滑板的下表面和联动长杆之间均设置有让位弹簧。

8、进一步地，联动单元均包括传动锥齿轮、联动齿轮、联动齿条，联动圆板上固定安装有联动锥齿轮，传动锥齿轮转动安装在方形框架上，传动锥齿轮均与联动锥齿轮啮合构成齿轮副，联动齿轮分别固定安装在对应的传动锥齿轮上，联动齿条分别固定安装在对应的联动滑板上，联动齿轮和联动齿条啮合构成齿轮齿条副。

9、进一步地，控流单元包括两个条形控流板，方形滑板的下表面上对称的固定设置有控流长杆，控流长杆的下端部均固定设置有联动条板，联动条板的两端分别与对应的条形控流板固定连接，条形控流板用于对冷却箱上同一侧的导流管限流。

10、进一步地，方形框架上还对称的滑动安装有l形限位板，l形限位板用于限制联动滑板的位置，辅助方筒的下表面还转动安装有散热叶轮。

11、本发明与现有技术相比的有益效果是：（1）本发明通过将散热管贯穿冷却箱并伸入土壤，构建连续的散热路径，大幅提升了户外计量箱的高温散热能力。（2）本发明利用导热管内液体受热蒸发驱动方形滑板上移，并通过联动单元自动展开侧板，实现温度越高通风面积越大的自适应风冷调节。（3）本发明通过方形滑板升降同步带动条形控流板调节导流管开度，使冷却液流量随温度自动匹配，避免了持续全流量消耗，达到节能降耗效果。（4）本发明通过设置l形限位板，能够在恶劣天气时强制锁定联动滑板，限制侧板展开，防止雨水沙尘侵入，兼顾了散热需求与户外安全防护。

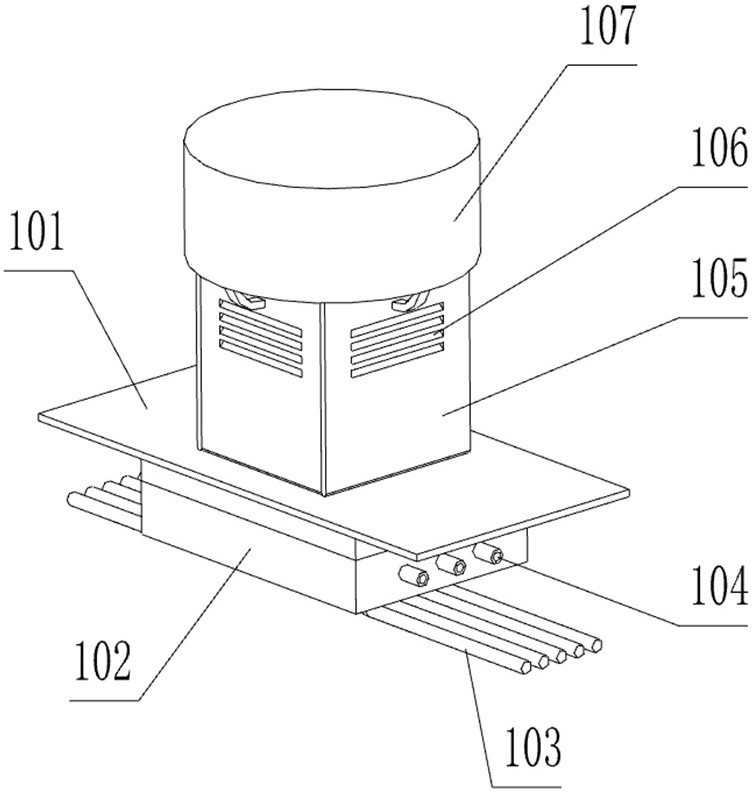

1.一种基于热管散热的节能型户外电能计量箱，包括底板（101），其特征在于：

2.根据权利要求1所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述冷却箱（102）固定安装在底板（101）上，方形框架（112）上固定设置有四个连接座（117），侧板（105）分别转动安装在对应的连接座（117）上，侧板（105）和连接座（117）之间设置有扭簧，四个侧板（105）之间形成方形保护腔室，方形保护腔室内设置有方形过滤筒（108）。

3.根据权利要求2所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述侧板（105）上还均固定设置有扇形条板（116），扇形条板（116）的轴线与对应侧板（105）和连接座（117）转动连接处的中心线在同一直线上，所述联动圆板（123）上设置有环形凹槽（124），连接钢缆（118）的两端分别与环形凹槽（124）和对应扇形条板（116）的上端部固定连接，所述连接座（117）上还均固定设置有限制连接钢缆（118）位置的限位环（122）。

4.根据权利要求3所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述导热方板（114）固定安装在底板（101）上，冷却箱（102）固定安装在底板（101）的下表面上，散热管（103）的中间部位均位于冷却箱（102）内部，冷却箱（102）的两端均设置有多个导流管（104）。

5.根据权利要求4所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述辅助方筒（115）固定设置在方形过滤筒（108）内部，所述导热管（113）均与方形滑板（119）的下表面和辅助方筒（115）之间形成的腔室连通，所述导热管（113）的下端部均接触到导热方板（114）的上表面。

6.根据权利要求5所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述方形滑板（119）的两侧均对称的固定设置有联动长杆（121），联动长杆（121）与方形框架（112）和辅助方筒（115）均滑动配合，联动滑板（127）分别设置在对应的两个联动长杆（121）之间，联动滑板（127）和对应的联动长杆（121）滑动配合，联动滑板（127）的下表面和联动长杆（121）之间均设置有让位弹簧（128）。

7.根据权利要求6所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述联动单元均包括传动锥齿轮（131）、联动齿轮（132）、联动齿条（133），所述联动圆板（123）上固定安装有联动锥齿轮（125），传动锥齿轮（131）转动安装在方形框架（112）上，传动锥齿轮（131）均与联动锥齿轮（125）啮合构成齿轮副，联动齿轮（132）分别固定安装在对应的传动锥齿轮（131）上，联动齿条（133）分别固定安装在对应的联动滑板（127）上，联动齿轮（132）和联动齿条（133）啮合构成齿轮齿条副。

8.根据权利要求7所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述控流单元包括两个条形控流板（110），所述方形滑板（119）的下表面上对称的固定设置有控流长杆（111），控流长杆（111）的下端部均固定设置有联动条板（109），联动条板（109）的两端分别与对应的条形控流板（110）固定连接，条形控流板（110）用于对冷却箱（102）上同一侧的导流管（104）限流。

9.根据权利要求8所述的一种基于热管散热的节能型户外电能计量箱，其特征在于：所述方形框架（112）上还对称的滑动安装有l形限位板（130），l形限位板（130）用于限制联动滑板（127）的位置，所述辅助方筒（115）的下表面还转动安装有散热叶轮（126）。
