一种便于快速测试的配电箱的制作方法

本技术涉及配电箱，特别涉及一种便于快速测试的配电箱。

背景技术：

1、配电箱的主要作用包括：

2、1、配电与控制：将电能分配至各支路，并通过内置的断路器、保护装置等实现集中控制，确保用电安全。 ‌

3、2、保护功能：具备过载、短路保护功能，当电路异常时自动切断电源，避免引发火灾或设备损坏。 ‌

4、3、线路管理：通过汇流排规范接线，支持不同配电系统（如tt/tn/it系统）的灵活配置，简化线路维护。 ‌

5、4、安全性：采用金属外壳或阻燃材料，防止触电风险，符合国家电气安全标准。

6、为了检测地线接地状态和漏电保护功能或者检测‌线路是否存在短路或绝缘性能是否达标等，在电箱装配完成后，需要将火线（l线）与地线（e线）进行连通或者将火线（l线）和零线（n线）连通‌，以形成一个测试回路来进行测试，如公告号为cn203674562u的现有专利文献所示，现有技术中将火线与地线或者零线进行连通的方法是：先将地线端子排或者零线端子排上的螺丝拧松，然后将从支路断路器引出的火线插入到地线端子排或者零线端子排对应的接线孔内，最后再拧紧螺丝，由于一个配电箱中至少包括几个支路断路器，有的配电箱甚至高达20个支路断路器，对应的火线数量多，采用该种方式进行测试，大部分时间都花在了拧螺丝的动作上，操作不方便且测试耗时长。

技术实现思路

1、本实用新型的目的是提供一种便于快速测试的配电箱，至少能够解决上述问题之一。

2、根据本实用新型的一个方面，提供了一种便于快速测试的配电箱，包括箱体以及安装于箱体内的零线端子排、地线端子排、总开关、漏电保护器、若干个支路断路器，还包括安装于地线端子排或者零线端子排的测试用接线机构，测试用接线机构用于在测试时固定从支路断路器引出的火线以连通地线或者零线构成一个测试回路。

3、在一些实施方式中，地线端子排上开设有多个第一接线孔，零线端子排上开设有多个第二接线孔，测试用接线机构与其中一个第一接线孔或者其中一个第二接线孔相配合。

4、在一些实施方式中，测试用接线机构通过内置于地线端子排或者零线端子排的方式或者外置于地线端子排或者零线端子排的方式安装。

5、在一些实施方式中，测试用接线机构内置于地线端子排，测试用接线机构包括活动件和弹性件，活动件可活动地安装于地线端子排且与其中一个第一接线孔相配合，活动件与地线端子排限位配合，弹性件安装于地线端子排且顶端与活动件的底部相抵，活动件上开设有与第一接线孔共同配合以夹紧电线头的夹线孔。

6、在一些实施方式中，地线端子排开设有第一安装孔和第一导向槽，活动件上设置有第二凸起，活动件与第一安装孔限位配合，第二凸起与第一导向槽限位配合，第一接线孔与第一安装孔连通，第一导向槽与第一安装孔连通。

7、在一些实施方式中，测试用接线机构还包括与弹性件限位配合的限位件，地线端子排的底部开设有与限位件相配合的且与第一安装孔相连通的第二安装孔，限位件可拆卸地安装于第二安装孔且与弹性件的底部相抵。

8、在一些实施方式中，活动件的顶部高于地线端子排的顶端面。由此，活动件相对于地线端子排凸出来，便于按压。

9、在一些实施方式中，测试用接线机构外置于地线端子排，测试用接线机构包括安装件、活动件、弹性件和外置接线座，外置接线座通过安装件安装于地线端子排，活动件可活动地安装于外置接线座，弹性件安装于地线端子排且顶端与活动件的底部相抵；

10、在外力作用下，活动件能够远离安装件且与安装件之间形成一个可供电线头插入的插线通道；

11、当外力消失后，活动件能够在弹性件的作用下复位并且与安装件共同配合以夹紧电线头。

12、在一些实施方式中，外置接线座包括前座和后座，前座与后座可拆卸配合且两者之间形成有用于容纳活动件和弹性件以及与活动件限位配合的容纳空间。

13、在一些实施方式中，活动件上开设有与安装件相配合的第二导向槽。

14、在一些实施方式中，测试用接线机构还包括第三紧固件，安装件的第一端通过第三紧固件固定安装于地线端子排，第二端依次贯穿后座、活动件、前座。

15、在一些实施方式中，安装件采用导电材质（比如铜或者铁）制成。

16、在一些实施方式中，活动件的顶部高于外置接线座的顶端面。由此，活动件相对于外置接线座凸出来，便于按压。

17、在一些实施方式中，前座与后座之间通过卡扣卡槽结构可拆卸配合并通过插条插孔结构限位配合。

18、在一些实施方式中，活动件的底部形成有第一槽型结构，第一槽型结构的槽底形成有与弹性件限位配合的第一凸起，弹性件的第一端套装于第一凸起的外周，另一端与后座相抵。

19、在一些实施方式中，便于快速测试的配电箱还包括箱盖和顶盖，箱盖安装于箱体的顶端且顶部开设有用于露出部分总开关、漏电保护器以及支路断路器的开孔，顶盖安装于箱盖且用于将开孔遮挡。

20、在一些实施方式中，便于快速测试的配电箱还包括安装支架和安装导轨，安装导轨通过安装支架安装于箱盖且位于箱体内，总开关、漏电保护器、若干个支路断路器均安装于安装导轨。

21、本实用新型的有益效果：

22、1、本实用新型提供了一种全新结构的便于快速测试的配电箱，其在传统配电箱的基础上集成了便于实现快速测试的测试用接线机构，用于在测试时将从支路断路器引出的火线快速固定，使其与地线端子排或者零线端子排快速连接以构成一个测试回路，相对于传统的每次都需要拧螺丝来固定电线头的方式具有高效、省时省力等优点；

23、2、测试用接线机构既可以选择内置式方式安装于地线端子排或者零线端子排，具有结构紧凑、美观、空间占用小的优点，也可以选择外置式方式安装于地线端子排或者零线端子排，具有安装位置调整灵活的优点，两种方式都无需改变和破坏现有的地线端子排或者零线端子排的结构，同时也只占用地线端子排或者零线端子排的其中一个孔位，适配性好、集成方便；

24、3、采用活动件和弹性件的配合结构，使得本实用新型的测试用接线机构只需要通过按压和松手的方式即可实现电线头的快速连接和快速拆卸，操作方便快捷。

25、综上，本实用新型的便于快速测试的配电箱具有便于测试时实现快速接线、适用性强、节省测试时间等诸多优点。

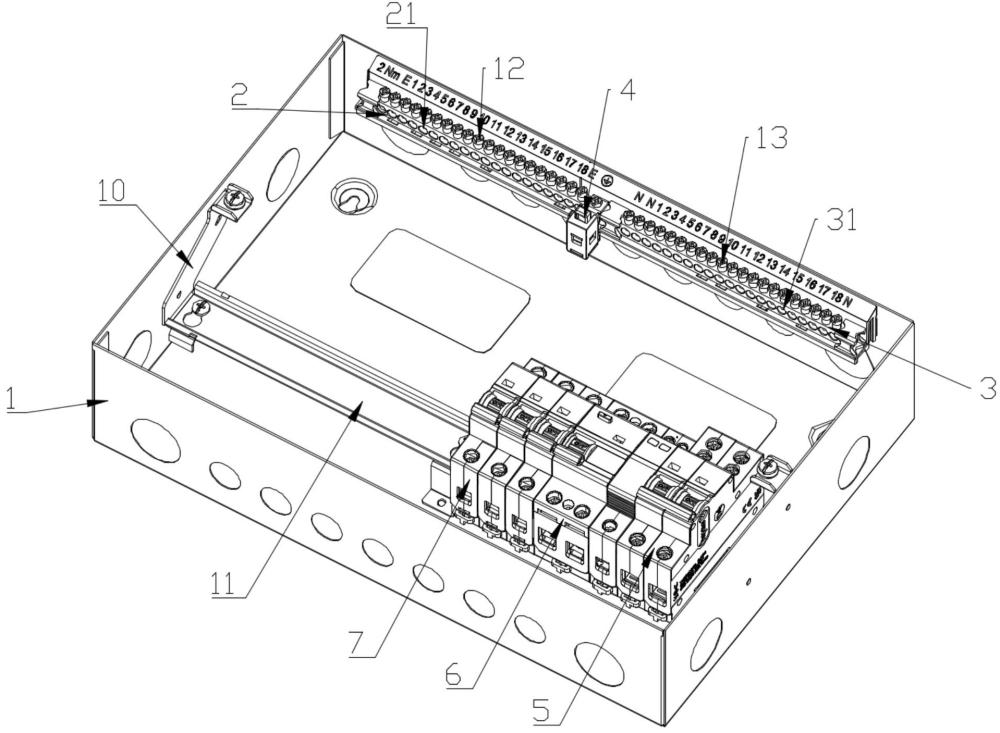

1.一种便于快速测试的配电箱，包括箱体(1)以及安装于所述箱体(1)内的零线端子排(3)、地线端子排(2)、总开关(5)、漏电保护器(6)、若干个支路断路器(7)，其特征在于，还包括安装于所述地线端子排(2)或者零线端子排(3)的测试用接线机构(4)，所述测试用接线机构(4)用于在测试时固定从所述支路断路器(7)引出的火线以连通地线或者零线构成一个测试回路。

2.根据权利要求1所述的便于快速测试的配电箱，其特征在于，所述地线端子排(2)上开设有多个第一接线孔(21)，所述零线端子排(3)上开设有多个第二接线孔(31)，所述测试用接线机构(4)与其中一个所述第一接线孔(21)或者其中一个所述第二接线孔(31)相配合。

3.根据权利要求2所述的便于快速测试的配电箱，其特征在于，所述测试用接线机构(4)通过内置于所述地线端子排(2)或者零线端子排(3)的方式或者外置于所述地线端子排(2)或者零线端子排(3)的方式安装。

4.根据权利要求3所述的便于快速测试的配电箱，其特征在于，所述测试用接线机构(4)内置于所述地线端子排(2)，所述测试用接线机构(4)包括活动件(41)和弹性件(42)，所述活动件(41)可活动地安装于所述地线端子排(2)且与其中一个第一接线孔(21)相配合，所述活动件(41)与所述地线端子排(2)限位配合，所述弹性件(42)安装于所述地线端子排(2)且顶端与所述活动件(41)的底部相抵，所述活动件(41)上开设有与所述第一接线孔(21)共同配合以夹紧电线头的夹线孔(410)。

5.根据权利要求4所述的便于快速测试的配电箱，其特征在于，所述地线端子排(2)开设有第一安装孔(22)和第一导向槽(23)，所述活动件(41)上设置有第二凸起(414)，所述活动件(41)与所述第一安装孔(22)限位配合，所述第二凸起(414)与所述第一导向槽(23)限位配合，所述第一接线孔(21)与所述第一安装孔(22)连通，所述第一导向槽(23)与所述第一安装孔(22)连通。

6.根据权利要求5所述的便于快速测试的配电箱，其特征在于，所述测试用接线机构(4)还包括与所述弹性件(42)限位配合的限位件(46)，所述地线端子排(2)的底部开设有与所述限位件(46)相配合的且与所述第一安装孔(22)相连通的第二安装孔(24)，所述限位件(46)可拆卸地安装于所述第二安装孔(24)且与所述弹性件(42)的底部相抵。

7.根据权利要求3所述的便于快速测试的配电箱，其特征在于，所述测试用接线机构(4)外置于所述地线端子排(2)，所述测试用接线机构(4)包括安装件(43)、活动件(41)、弹性件(42)和外置接线座(44)，所述外置接线座(44)通过所述安装件(43)安装于所述地线端子排(2)，所述活动件(41)可活动地安装于所述外置接线座(44)，所述弹性件(42)安装于所述地线端子排(2)且顶端与所述活动件(41)的底部相抵；

8.根据权利要求7所述的便于快速测试的配电箱，其特征在于，所述外置接线座(44)包括前座(441)和后座(442)，所述前座(441)与所述后座(442)可拆卸配合且两者之间形成有用于容纳所述活动件(41)和所述弹性件(42)以及与所述活动件(41)限位配合的容纳空间。

9.根据权利要求8所述的便于快速测试的配电箱，其特征在于，所述测试用接线机构(4)还包括紧固件，所述安装件(43)的第一端通过所述紧固件固定安装于所述地线端子排(2)，第二端依次贯穿所述后座(442)、所述活动件(41)、所述前座(441)。

10.根据权利要求7-9任一项所述的便于快速测试的配电箱，其特征在于，所述活动件(41)上开设有与所述安装件(43)相配合的第二导向槽(411)。
